| Menşe yeri: | Çin |
|---|---|
| Marka adı: | TORICH |
| Sertifika: | ISO9001:2008,ISO14001:2008 |
| Model numarası: | GB / T12770 |
| Min sipariş miktarı: | 5 ton |
| Fiyat: | negotiable |
| Ambalaj bilgileri: | denize uygun ambalaj içinde |
| Teslim süresi: | 30-35 iş gün |
| Ödeme koşulları: | L / C, D / A, D / P, T / T, Western Union, MoneyGram |
| Yetenek temini: | Yılda 50000ton |
| Malzeme: | Paslanmaz Çelik 201/304/316 | Sınıf: | S30210 S30408 S30403 S31008 |
|---|---|---|---|
| Yüzey: | asitle temizleme | Tekniği: | Soğuk Haddelenmiş Soğuk Çekilmiş |
| OD: | 3-500mm | WT: | 0.5-50mm |
| Vurgulamak: | stainless tube steel,Büyük çaplı paslanmaz çelik boru |
||

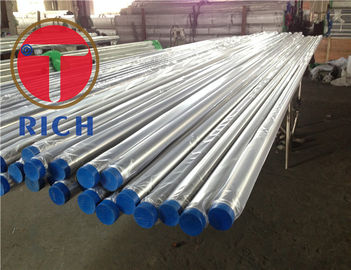

Ürün Adı: GB / T12770 Malzeme 12Cr18Ni9 019Cr19Mo2NbTi Mekanik Yapılar için Kaynaklı Paslanmaz Çelik Boru
Ürün yelpazesi: OD: 3-500mm WT: 0.5-50mm L: 2000-12000mm , müşterilerin fiili uygulama ve üretimlerine göre.
Uygulama: Mekanik Yapılar amaçlı
Çelik notu: 12Cr18Ni9,06Cr19Ni10,022Cr19Ni10,06Cr25Ni20,022Cr22Ni5Mo3N, 019Cr19Mo2NbTi, 06Cr13Al
Karakteristik:
İyi eşmerkezlilik
İyi yüzey kalitesi
İyi OD ve Kimlik toleransı
Yüksek hassasiyetli
İstikrarlı kalite
Pürüzsüz Pürüzlülük
TORİK KALİTE GÜVENCESİ
Tablo1 OD Toleransı
| sınıflandırma | Nominal OD | İzin verilen tolerans | ||
| PC | PB | PA | ||
'H T | <25 | 0.20 ± | 0.15 ± | 0.10 ± |
| ≥25 ~ <40 | 0.30 ± | 0.25 ± | 0.20 ± | |
| ≥40 ~ <63 | 0.50 ± | 0.30 ± | 0.25 ± | |
| ≥63 ~ <90 | 0.60 ± | 0.50 ± | 0.40 ± | |
| ≥90 ~ <159 | 0.80 ± | 0.65 ± | 0.50 ± | |
| ≥159 ~ <300 | % 0.8 D ± | % 0.7 D ± | % 0.5 D ± | |
| ≥300 ~ <610 | % 0.1 D ± | % 0.8 D ± | % 0.6 D ± | |
| ≥10 | protokol | protokol | protokol | |
tuvalet SP | <25 | 0.15 ± | 0.12 ± | 0.10 ± |
| ≥25 ~ <40 | 0.20 ± | 0.15 ± | 0.13 ± | |
| ≥40 ~ <50 | 0.20 ± | 0.18 ± | 0.15 ± | |
| ≥50 ~ <60 | 0.25 ± | 0.20 ± | 0.18 ± | |
| ≥60 ~ <90 | 0.30 ± | 0.28 ± | 0.25 ± | |
| ≥90 ~ <100 | 0.40 ± | 0.35 ± | 0.30 ± | |
| ≥100 ~ <200 | % 0.5 D ± | % 0,4 D ± | protokol | |
| ≥200 | protokol | protokol | protokol | |
Tablo 2 WT Toleransı
| Nominal wt | İzin verilen tolerans |
| <0,5 | 0..10 ± |
| ≥0.5 ~ 1.0 | 0.15 ± |
| > 1.0 ~ 2.0 | 0.20 ± |
| > 2.0 ~ <4,0 | 0.30 ± |
| ≥4.0 | ±% 10 S |
Tablo 3 Bükme Derecesi
| Nominal Duvar Kalınlığı / mm | Bükme Derecesi / ( mm / m ) |
| ≤108 | ≤1.0 |
| > 108 ° 325 | ≤1.5 |
| > 325 | ≤2.5 |
Tablo4 Çeliğin yoğunluğu ve Teorik Ağırlık Hesabı
| Yok hayır. | Çelik notu | Yoğunluk / (kg / dm 3 ) | Dönüşümden sonraki formül |
| 1 | 12Cr18Ni9 | 7.93 | W = 0.02491S (DS) |
| 2 | 06Cr19Ni10 | ||
| 3 | 022Cr19Ni10 | 7.90 | W = 0.02482S (DS) |
| 4 | 06Cr25Ni20 | 7.98 | W = 0.02507S (DS) |
| 5 | 06Cr17Ni12Mo2 | 8.00 | W = 0.02513S (DS) |
| 6 | 022Cr17Ni12Mo2 | ||
| 7 | 06Cr18Ni11Ti | 8.03 | W = 0.02523S (DS) |
| 8 | 06Cr18Ni11Nb | ||
| 9 | 022Cr22Ni5Mo3N | 7.80 | W = 0.02450S (DS) |
| 10 | 022Cr23Ni5Mo3N | ||
| 11 | 022Cr25Ni7Mo4N | ||
| 12 | 022Cr18Ti | 7.70 | W = 0.02491S (DS) |
| 13 | 019Cr19Mo2NbTi | 7.75 | W = 0.02435S (DS) |
| 14 | 06Cr13Al | ||
| 15 | 022Cr11Ti | ||
| 16 | 022Cr12Ni | ||
| 17 | 06Cr13 |
Tablo 5 Çelik Sınıf ve Kimyasal Componenet
| Yok hayır. | tip | Birleşik dijital kod | sınıf | Kimyasal Componenet (Kalite Fraksiyonu) /% | |||||||||
| C | Si | Mn | P | S | Ni | Cr | Mo | N- | Diğerleri | ||||
| 1 | östenit | S30210 | 12Cr18Ni9 | ≤0.15 | ≤0.75 | ≤2.00 | ≤0.040 | ≤0.030 | 8 ~ 10 | 17 ~ 19 | - | ≤0.10 | - |
| 2 | S30408 | 06Cr19Ni10 | ≤0.08 | ≤0.75 | ≤2.00 | ≤0.040 | ≤0.030 | 8 ila 11 | 18 ~ 20 | - | - | - | |
| 3 | S30403 | 022Cr19Ni10 | ≤0.030 | ≤0.75 | ≤2.00 | ≤0.040 | ≤0.030 | 8 ~ 12 | 18 ~ 20 | - | - | - | |
| 4 | S31008 | 06Cr25Ni20 | ≤0.08 | ≤1.50 | ≤2.00 | ≤0.040 | ≤0.030 | 19 ~ 22 | 24 ~ 26 | - | - | - | |
| 5 | S31608 | 06Cr17Ni12Mo2 | ≤0.08 | ≤0.75 | ≤2.00 | ≤0.040 | ≤0.030 | 10 ~ 14 | 16 ~ 18 | 2 ~ 3 | - | - | |
| 6 | S31603 | 022Cr17Ni12Mo2 | ≤0.08 | ≤0.75 | ≤2.00 | ≤0.040 | ≤0.030 | 10 ~ 14 | 16 ~ 18 | 2 ~ 3 | - | - | |
| 7 | S32168 | 06Cr18Ni11Ti | ≤0.08 | ≤0.75 | ≤2.00 | ≤0.040 | ≤0.030 | 9 ~ 12 | 17 ~ 19 | - | - | Ti 1 5C ~ 0.70 | |
| 8 | S34778 | 06Cr18Ni11Nb | ≤0.08 | ≤0.75 | ≤2.00 | ≤0.040 | ≤0.030 | 9 ~ 12 | 17 ~ 19 | - | - | Nb 1 10C ~ 1010 | |
| 9 | iki kutuplu | S22253 | 022Cr22Ni5Mo3N | ≤0.030 | ≤1.00 | ≤2.00 | ≤0.030 | ≤0.020 | 4.5 ~ 6.5 | 21 ~ 23 | 2.5 ~ 3.5 | 0.08 ~ 0.20 | |
| 10 | S22053 | 022Cr23Ni5Mo3N | ≤0.030 | ≤1.00 | ≤2.00 | ≤0.030 | ≤0.020 | 4.5 ~ 6.5 | 22 ~ 23 | 3 ~ 3.5 | 0.14 ~ 0.20 | ||
| 11 | S25073 | 022Cr25Ni7Mo4N | ≤0.030 | ≤0.80 | ≤1.20 | ≤0.035 | ≤0.020 | 6 ~ 8 | 24 ~ 26 | 3 ~ 5 | 0.24 ~ 0.32 | Cu≤0.50 | |
| 12 | ferrit | S11863 | 022Cr18Ti | ≤0.03 | ≤0.75 | ≤1 | ≤0.04 | ≤0.03 | (0.60) | 16 ~ 19 | - | - | Ti veya Nb: 0.1 ~ 1 |
| 13 | S11972 | 019Cr19Mo2NbTi | ≤0.025 | ≤0.75 | ≤1 | ≤0.04 | ≤0.03 | 1.00 | 17.5 ~ 19.50 | 1.75 ~ 2.50 | ≤0.035 | (Ti + Nb): [0,2 + 4 (C + H)] ~ 0.8 | |
| 14 | S11348 | 06Cr13Al | ≤0.08 | ≤0.75 | ≤1 | ≤0.04 | ≤0.03 | (0.60) | 11.50 ~ 14.50 | - | - | Al: 0.1 ~ 0.3 | |
| 15 | S11163 | 022Cr11Ti | ≤0.03 | ≤0.75 | ≤1 | ≤0.04 | ≤0.02 | (0.60) | 10.50 ~ 11.70 | - | ≤0.030 | Ti≥8 (C + H), Ti: 0.15 0.50, Nb≤0.10 | |
| 16 | S11213 | 022Cr12Ni | ≤0.03 | ≤0.75 | ≤1.5 | ≤0.04 | ≤0.015 | 0.3 ~ 1.00 | 10.50 ~ 12.50 | - | ≤0.030 | ||
| 17 | Mertenzitik | S41008 | 06Cr13 | ≤0.08 | ≤0.75 | ≤1 | ≤0.04 | ≤0.03 | (0.60) | 11.50 ~ 13.50 | - | - | - |
| Not: Parantez içindeki sayı, eklenebilecek en fazla sayıdır. Bazı derecelerin kimyasal bileşenleri GB / T20878'den farklıdır. | |||||||||||||
Tablo 6 Çelik boruların tavsiye edilen ısıl işlem rejimi
| Yok hayır. | tip | Çelik notu | Tavsiye edilen ısıl işlem rejimi |
| 1 | östenit | 12Cr18Ni9 | 1010 ℃ ~ 1150 ℃, su soğutma veya diğer hızlı soğutma yöntemleri |
| 2 | 06Cr19Ni10 | 1010 ℃ ~ 1150 ℃, su soğutma veya diğer hızlı soğutma yöntemleri | |
| 3 | 022Cr19Ni10 | 1010 ℃ ~ 1150 ℃, su soğutma veya diğer hızlı soğutma yöntemleri | |
| 4 | 06Cr25Ni20 | 1030 ℃ ~ 1180 ℃, su soğutma veya diğer hızlı soğutma yöntemleri | |
| 5 | 06Cr17Ni12Mo2 | 1010 ℃ ~ 1150 ℃, su soğutma veya diğer hızlı soğutma yöntemleri | |
| 6 | 022Cr17Ni12Mo2 | 1010 ℃ ~ 1150 ℃, su soğutma veya diğer hızlı soğutma yöntemleri | |
| 7 | 06Cr18Ni11Ti | 920 ℃ ~ 1150 ℃, su soğutma veya diğer hızlı soğutma yöntemleri | |
| 8 | 06Cr18Ni11Nb | 980 ℃ ~ 1150 ℃, su soğutma veya diğer hızlı soğutma yöntemleri | |
| 9 | Çift fazlı çelik | 022Cr22Ni5Mo3N | ~ 1100 ℃, su soğutma 1020 ℃ |
| 10 | 022Cr23Ni5Mo3N | ~ 1100 ℃, su soğutma 1020 ℃ | |
| 11 | 022Cr25Ni7Mo4N | ~ 1125 ℃, su soğutma 1025 ℃ | |
| 12 | ferritik | 022Cr18Ti | 780 ℃ ~ 950 ℃, hızlı soğutma veya yavaş soğutma |
| 13 | 019Cr19Mo2NbTi | 800 ℃ ~ 1050 ℃, hızlı soğutma | |
| 14 | 06Cr13Al | 780 ℃ ~ 830 ℃, hızlı soğutma veya yavaş soğutma | |
| 15 | 022Cr11Ti | 800 ℃ ~ 900 ℃, hızlı soğutma veya yavaş soğutma | |
| 16 | 022Cr12Ni | 700 ℃ ~ 820 ℃, hızlı soğutma veya yavaş soğutma | |
| 17 | Martensit | 06Cr13 | 750 ℃, hızlı soğutma ； 800 ℃ ~ 900 ℃, yavaş soğutma |
