Menşe yeri: | Çin |
---|---|
Marka adı: | TORICH |
Sertifika: | ISO 9001 ISO 14001 TS 16949 |
Model numarası: | GB / T 13793 |
Min sipariş miktarı: | 5 ton |
Fiyat: | USD 400-800 / Ton |
Ambalaj bilgileri: | Ahşap kutuya altıgen demetler veya denize uygun diğer şekillerde paketleme. |
Teslim süresi: | 45 gün |
Ödeme koşulları: | L / C, D / A, D / P, T / T, Western Union, MoneyGram |
Yetenek temini: | 40000 Ton / Yıl |
Ürün adı: | Uzunlamasına (dirençli) Çelik Borular Kaynak GB / T 13793 | Malzeme: | 08 # 10 # Q195 Q215 Q235 Q345 |
---|---|---|---|
Yüzey: | galvanize | Uygulama: | Boru hattı |
Şekil: | Yuvarlak | OD: | 4-1200mm |
WT: | 0.3-200mm | Uzunluğu: | 4-12m |
Vurgulamak: | çelik boru kaynak,Elektrik direnç kaynaklı çelik boru |
Uzunlamasına (dirençli) Çelik Borular Kaynak GB / T 13793
Spec :
Malzeme: 08 # 10 # Q195 Q215 Q235 Q345
Boyut Aralığı : OD: 4-1200mm
WT: 0.3-200mm
Genel Uzunluk: 4-12m
Hoşgörü:
Aşağıdaki tablolara veya müşterilerin isteğine göre.
Tablo 1 Dış Çap Biriminin Toleransı : mm
Dış Çap (D) | Genel Değerlendirme (PD.A) a | Daha Yüksek Hassasiyet (PD.B) | Yüksek Hassasiyet (PD.C) |
5-20 | 0.30 ± | 0.15 ± | 0.05 ± |
> 20-35 | 0.40 ± | 0.20 ± | 0.10 ± |
> 35-50 | 0.50 ± | 0.25 ± | 0.15 ± |
> 50-80 | ±% 1 D | 0.35 ± | 0.25 ± |
> 80-114,3 | 0.60 ± | 0.40 ± | |
> 114,3-168,3 | 0.70 ± | 0.50 ± | |
> 168,3-219,1 | 0.80 ± | 0.60 ± | |
> 219,1-711 | % 0.75 D ± | % 0.5 D ± | |
a Bantlı konveyör rulo çelik boru için geçerli değildir |
Tablo 2 Et Kalınlığı Birimi Toleransı : mm
Et Kalınlığı (t) | Genel Değerlendirme (PD.A) a | Daha Yüksek Hassasiyet (PD.B) | Yüksek Hassasiyet (PD.C) | Düzgün olmayan Duvar Kalınlığı b |
0,50-0,70 | 0.10 ± | 0.04 ± | 0.03 ± | ≤7.5% t |
> 0,70-1,0 | 0.05 ± | 0.04 ± | ||
> 1,0-1,5 | 0.06 ± | 0.05 ± | ||
> 1,5-2,5 | ±% 10 t | 0.12 ± | 0.06 ± | |
> 2,5-3,5 | 0.16 ± | 0.10 ± | ||
> 3,5-4,5 | 0.22 ± | 0.18 ± | ||
> 4,5-5,5 | 0.26 ± | 0.21 ± | ||
> 5.5 | 7.5% t ± | 5.0% t ± | ||
a Bantlı konveyör rulo çelik boru için geçerli değildir |
Tablo 3 Çelik Borunun Bükülmesi
Dış Çap (D) / mm | Bükme / (mm / m), en fazla | ||
Genel Hazırlık (PD.A) | Daha Yüksek Hassasiyet (PD.B) | Yüksek Hassasiyet (PD.C) | |
> 16 | 1.5 | 1.0 | 0.5 |
Tablo 4 Mekanik Özellikler
Çelik notu | Düşük akma dayanımı R e1. / MPa | Gerilme direnci | uzama | |
D ≤168.3mm | D > 168,3 mm | |||
≥ | ||||
08,10 | 195 | 315 | 22 | |
15 | 215 | 355 | 20 | |
20 | 235 | 390 | 19 | |
Q195 b | 195 | 315 | 15 | 20 |
Q215A, Q215B | 215 | 335 | ||
Q235A, Q235B, Q235C | 235 | 370 | ||
Q275A, Q275B, Q275C | 275 | 410 | 13 | 18 |
Q345A, Q345B, Q345C | 345 | 470 | ||
Q390A, Q390B, Q390C | 390 | 490 | 19 | |
Q420A, Q420B, Q420C | 420 | 520 | 19 | |
Q460C, Q460D | 460 | 550 | 17 |
İşleme: ERW
Teknik Teslimat Koşulları: Kaynak veya ısıl işlem
Yaygın olarak kullanılan alanda : Mekanik ve inşaat uygulaması

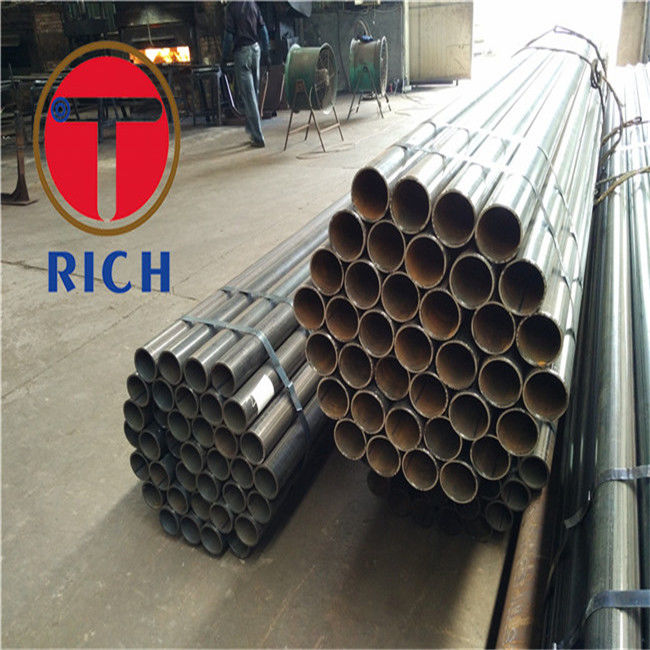

Ürün Görselleri :
