| Menşe yeri: | Çin |
|---|---|
| Marka adı: | TORICH |
| Sertifika: | ISO9001:2008,ISO14001:2008 |
| Model numarası: | GB / T 24593 |
| Min sipariş miktarı: | 5 ton |
| Fiyat: | negotiable |
| Ambalaj bilgileri: | denize uygun ambalaj içinde |
| Teslim süresi: | 35-40 iş günü |
| Ödeme koşulları: | L / C, D / A, D / P, T / T, Western Union, MoneyGram |
| Yetenek temini: | Yılda 20000 Ton |
| Malzeme: | Paslanmaz Çelik 201/304/316 | Sınıf: | S30210 S30408 S30403 S31008 |
|---|---|---|---|
| Yüzey: | asitle temizleme | Tekniği: | Soğuk Haddelenmiş Soğuk Çekilmiş |
| OD: | 3-500mm | WT: | 0.5-50mm |
| Vurgulamak: | stainless tube steel,Büyük çaplı paslanmaz çelik boru |
||

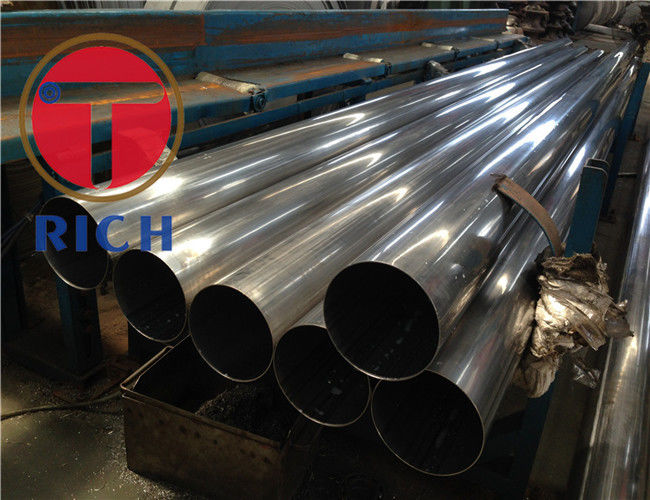

Ürün Adı: GB / T24593 12Cr18Ni9 06Cr18Ni11Ti 304/316 Kaynaklı östenitik kazan ve ısı değiştirici Paslanmaz Çelik Borular
Ürün yelpazesi: OD: 3-500mm WT: 0.5-50mm L: 2000-12000mm , müşterilerin fiili uygulama ve üretimlerine göre.
Uygulama: Kazan ve eşanjör için
Çelik notu: 12Cr18Ni9,06Cr19Ni10,022Cr19Ni10,06Cr25Ni20,022Cr22Ni5Mo3N, 019Cr19Mo2NbTi, 06Cr13Al
Karakteristik:
İyi eşmerkezlilik
İyi yüzey kalitesi
İyi OD ve Kimlik toleransı
Yüksek hassasiyetli
İstikrarlı kalite
Pürüzsüz Pürüzlülük
TORİK KALİTE GÜVENCESİ
Tablo1 OD Toleransı
| sınıflandırma | Nominal OD | İzin verilen tolerans | ||
| PC | PB | PA | ||
'H T | <25 | 0.20 ± | 0.15 ± | 0.10 ± |
| ≥25 ~ <40 | 0.30 ± | 0.25 ± | 0.20 ± | |
| ≥40 ~ <63 | 0.50 ± | 0.30 ± | 0.25 ± | |
| ≥63 ~ <90 | 0.60 ± | 0.50 ± | 0.40 ± | |
| ≥90 ~ <159 | 0.80 ± | 0.65 ± | 0.50 ± | |
| ≥159 ~ <300 | % 0.8 D ± | % 0.7 D ± | % 0.5 D ± | |
| ≥300 ~ <610 | % 0.1 D ± | % 0.8 D ± | % 0.6 D ± | |
| ≥10 | protokol | protokol | protokol | |
tuvalet SP | <25 | 0.15 ± | 0.12 ± | 0.10 ± |
| ≥25 ~ <40 | 0.20 ± | 0.15 ± | 0.13 ± | |
| ≥40 ~ <50 | 0.20 ± | 0.18 ± | 0.15 ± | |
| ≥50 ~ <60 | 0.25 ± | 0.20 ± | 0.18 ± | |
| ≥60 ~ <90 | 0.30 ± | 0.28 ± | 0.25 ± | |
| ≥90 ~ <100 | 0.40 ± | 0.35 ± | 0.30 ± | |
| ≥100 ~ <200 | % 0.5 D ± | % 0,4 D ± | protokol | |
| ≥200 | protokol | protokol | protokol | |
Tablo 2 WT Toleransı
| Nominal wt | İzin verilen tolerans |
| <0,5 | 0..10 ± |
| ≥0.5 ~ 1.0 | 0.15 ± |
| > 1.0 ~ 2.0 | 0.20 ± |
| > 2.0 ~ <4,0 | 0.30 ± |
| ≥4.0 | ±% 10 S |
Tablo 3 Bükme Derecesi
| Nominal Duvar Kalınlığı / mm | Bükme Derecesi / ( mm / m ) |
| ≤108 | ≤1.0 |
| > 108 ° 325 | ≤1.5 |
| > 325 | ≤2.5 |
Tablo 3 kimyasal bileşimi
| Çelik notu | Kimyasal bileşim% | ||||||||
| C | Si | Mn | P | S | Ni | Cr | Mo | N- | |
| 12Cr18Ni9 | 0.15 | 1.00 | 2.00 | 0.035 | 0.03 | 8.00 ~ 10.00 | 17.00 ~ 19.00 | - | 0.10 |
| 06Cr18Ni10 | 0.08 | 1.00 | 2.00 | 0.035 | 0.03 | 8.00 ~ 11.00 | 18.00 ~ 20.00 | - | - |
| 022Cr19Ni10 | 0.030 | 1.00 | 2.00 | 0.035 | 0.03 | 8.00 ~ 12.00 | 18.00 ~ 20.00 | - | - |
| 07Cr19Ni10 | 0.04 ~ 0.10 | 1.00 | 2.00 | 0.035 | 0.03 | 8.00 ~ 11.00 | 18.00 ~ 20.00 | - | - |
| 06Cr19Ni10N | 0.08 | 1.00 | 2.00 | 0.035 | 0.03 | 8.00 ~ 11.00 | 18.00 ~ 20.00 | - | 0.10 ~ 0.16 |
| 022Cr19Ni10N | 0.030 | 1.00 | 2.00 | 0.035 | 0.03 | 8.00 ~ 11.00 | 18.00 ~ 20.00 | - | 0.10 ~ 0.16 |
| 10Cr18Ni12 | 0.12 | 1.00 | 2.00 | 0.035 | 0.03 | 10.50 ~ 13.00 | 18.00 ~ 20.00 | - | - |
| 06Cr23Ni13 | 0.08 | 1.00 | 2.00 | 0.035 | 0.03 | 12.00 ~ 15.00 | 17.00 ~ 19.00 | - | - |
| 03Cr25Ni20 | 0.08 | 1.00 | 2.00 | 0.035 | 0.03 | 19.00 ~ 22.00 | 22.00 ~ 24.00 | - | - |
| 06Cr17Ni12Mo2 | 0.08 | 1.00 | 2.00 | 0.035 | 0.03 | 10.00 ~ 14.00 | 24.00 ~ 26,00 | 2.00 ~ 3.00 | - |
| 022Cr17Ni12Mo2 | 0.030 | 1.00 | 2.00 | 0.035 | 0.03 | 10.00 ~ 14.00 | 16,00 ~ 18.00 | 2.00 ~ 3.00 | - |
| 06Cr17Ni12Mo2Ti | 0.08 | 1.00 | 2.00 | 0.035 | 0.03 | 10.00 ~ 14.00 | 16,00 18.00 | 2.00 ~ 3.00 | - |
| 06Cr17Ni12MoN | 0.08 | 1.00 | 2.00 | 0.035 | 0.03 | 10.00 ~ 13.00 | 16,00 ~ 18.00 | 2.00 ~ 3.00 | 0.10 ~ 0.16 |
| 022Cr17Ni12Mo2N | 0.030 | 1.00 | 2.00 | 0.035 | 0.03 | 10.00 ~ 13.00 | 16,00 ~ 18.00 | 2.00 ~ 3.00 | 0.10 ~ 0.16 |
| 06Cr19Ni13Mo3 | 0.08 | 1.00 | 2.00 | 0.035 | 0.03 | 11.00 ~ 15.00 | 16,00 ~ 18.00 | 3.00 ~ 4.00 | - |
Tablo 4 Mekanik Özellik
| Yok hayır. | No. GB / T20878 | Birleşik dijital kod | ÇELİK GRADE | Önerilen ısıl işlem sistemi | Çekme özelliği | Sertlik | |||
gerilme direnci Rm / (N / MM2) | Plastik kalıp öngörülen uzama gücü R p0.2 / (N / mm2) | uzama A /% | HRB | ||||||
| ≥ | ≤ | ||||||||
| 1 | 13 | S30210 | 12Cr18Ni9 | ≥1040 ℃. Hızlı soğutma | 515 | 205 | 35 | 90 | |
| 2 | 17 | S30408 | 06Cr19Ni10 | ≥1040 ℃. Hızlı soğutma | 515 | 205 | 35 | 90 | |
| 3 | 18 | S30409 | 022Cr19Ni10 | ≥1040 ℃. Hızlı soğutma | 485 | 170 | 35 | 90 | |
| 4 | 19 | S30458 | 07Cr19Ni10 | ≥1040 ℃. Hızlı soğutma | 515 | 205 | 35 | 90 | |
| 5 | 23 | S30458 | 06Cr19Ni10N | ≥1040 ℃. Hızlı soğutma | 550 | 240 | 35 | 90 | |
| 6 | 25 | S30453 | 022Cr19Ni10N | ≥1040 ℃. Hızlı soğutma | 515 | 205 | 35 | 90 | |
| 7 | 26 | S30510 | 10Cr18Ni12 | ≥1040 ℃. Hızlı soğutma | 515 | 205 | 35 | 90 | |
| 8 | 32 | S30908 | 06Cr23Ni13 | ≥1040 ℃. Hızlı soğutma | 515 | 205 | 35 | 90 | |
| 9 | 35 | S31008 | 06Cr23Ni20 | ≥1040 ℃. Hızlı soğutma | 515 | 205 | 35 | 90 | |
| 10 | 38 | S31608 | 06Cr17Ni12Mo2 | ≥1040 ℃. Hızlı soğutma | 515 | 205 | 35 | 90 | |
| 11 | 39 | S31603 | 022Cr17Ni12Mo2 | ≥1040 ℃. Hızlı soğutma | 485 | 170 | 35 | 90 | |
| 12 | 41 | S31668 | 06Cr17Ni12Mo2Ti | ≥1040 ℃. Hızlı soğutma | 515 | 205 | 35 | 90 | |
| 13 | 43 | S31658 | 06Cr17Ni12Mo2N | ≥1040 ℃. Hızlı soğutma | 550 | 240 | 35 | 90 | |
| 14 | 44 | S31653 | 022Cr17Ni12Mo2N | ≥1040 ℃. Hızlı soğutma | 515 | 205 | 35 | 90 | |
| 15 | 49 | S31708 | 06Cr19Ni13Mo3 | ≥1040 ℃. Hızlı soğutma | 515 | 205 | 35 | 90 | |
| 16 | 50 | S31703 | 022Cr19Ni13Mo3 | ≥1040 ℃. Hızlı soğutma | 515 | 205 | 35 | 90 | |
| 17 | 55 | S32168 | 06Cr18Ni11Ti | ≥1040 ℃. Hızlı soğutma | 515 | 205 | 35 | 90 | |
| 18 | 62 | S34778 | 06Cr18Ni11Nb | ≥1040 ℃. Hızlı soğutma | 515 | 205 | 35 | 90 | |
| 19 | 63 | S34779 | 07Cr18Ni11Nb | ≥1040 ℃. Hızlı soğutma | 515 | 205 | 35 | 90 | |
Tablo 5 Muayene maddeleri ve örnekleme miktarı
| Muayene malzemeleri | örnekleme miktarı |
| Kimyasal bileşim | Her fırın Bir örnek al |
| Çekme testi | İki test tüpünde her parti için bir örnek |
| Sertlik testi | İki test tüpünde her parti için bir örnek |
| Düzleştirme testi | İki test tüpünde her parti için bir örnek |
| Sarma testi | İki test tüpünde her parti için bir örnek |
| Genişleme testi | İki test tüpünde her parti için bir örnek |
| Ters eğilme testi | Her 450M tüpte bir örnek |
| boyuna flattenin testi | İki test tüpünde her parti için bir örnek |
| Hidrolik test | Parça başına |
| Eddy akımı hata tespiti | Parça başına |
| Taneler arası korozyon testi | İki test tüpünde her parti için bir örnek |
| Tane büyüklüğü testi | İki test tüpünde her parti için bir örnek |
| Işın algılama | Parça başına |
| Sualtı hava sızdırmazlık testi | Parça başına |
