Anahtar kelime: | Kaynaklı Çelik Boru | Materail: | E155 E195 E235 E275 E355 |
---|---|---|---|
OD: | 4-450mm | WT: | 0.5-50mm |
Uzunluğu: | 1-12m | Şekil: | Yuvarlak |
Vurgulamak: | çelik boru kaynak,Elektrik direnç kaynaklı çelik boru |

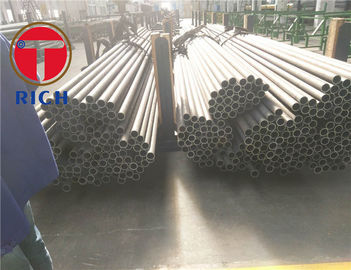

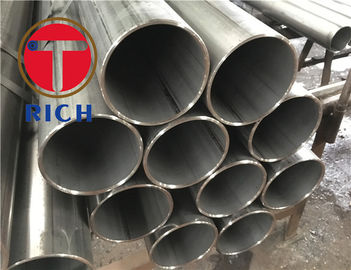

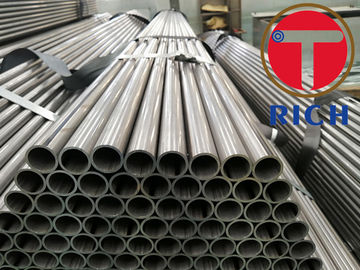

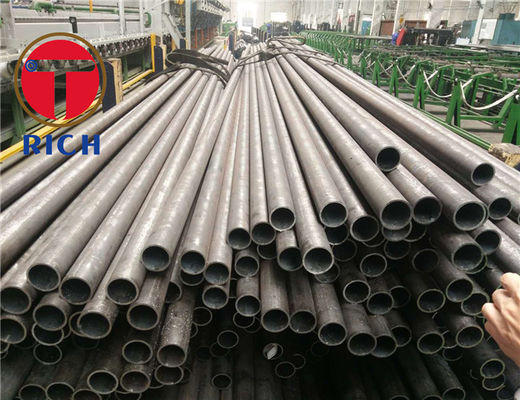

EN10305-2 Motosiklet Şok Emicileri için DOM Borusu
EN10305-2 Kaynaklı Hassas Soğuk Çekilmiş Çelik Borular
Uygulamalar: Otomobil endüstrisi için / makine kullanımı / Yağ Silindiri Borusu / Motosiklet amortisörü
Otomatik amortisör iç silindiri / Teleskopik Silindirler
Boyut aralığı: OD: 6-350mm WT: 1-35mm L: max12000mm
Karakteristik: Düzgün ID toleransı ve pürüzlülüğü ile yüksek hassasiyet
Çelik Sınıfı ve Kimyasal Bileşimleri
Çelik notu | C | Si | Mn | P | S | |
Çelik adı | Çelik numarası | maksimum | maksimum | maksimum | maksimum | maksimum |
E155 | 1,0033 | 0.11 | 0.35 | 0.70 | 0.025 | 0.025 |
E195 | 1,0034 | 0.15 | 0.35 | 0.70 | 0.025 | 0.025 |
E235 | 1,0308 | 0.17 | 0.35 | 1.20 | 0.025 | 0.025 |
E275 | 1,0225 | 0.21 | 0.35 | 1.40 | 0.025 | 0.025 |
E355 | 1,0580 | 0.22 | 0.35 | 1.60 | 0.025 | 0.025 |
Oda sıcaklığında mekanik özellikler | |||||||||||||
Çelik notu | Teslimat koşulu için minimum değerler b | ||||||||||||
Çelik adı | (+ Cc) | (+ LCC) | (+ SR) | (+ Reklam) | (+ H) | ||||||||
Rm Mpa | % | Rm Mpa | % | Rm Mpa | ReH Mpa | % | Rm Mpa | % | Rm Mpa | ReHe Mpa | % | ||
E155 | 1,0033 | 400 | 6 | 350 | 10 | 350 | 245 | 18 | 260 | 28 | 270-410 | 155 | 28 |
E195 | 1,0034 | 420 | 6 | 370 | 10 | 370 | 260 | 18 | 290 | 28 | 300-440 | 195 | 28 |
E235 | 1,0308 | 490 | 6 | 440 | 10 | 440 | 325 | 14 | 315 | 25 | 340-480 | 235 | 25 |
E275 | 1,0225 | 560 | 5 | 510 | 8 | 510 | 375 | 12 | 390 | 21 | 410-550 | 275 | 21 |
E355 | 1,0580 | 640 | 4 | 590 | 6 | 590 | 435 | 10 | 450 | 22 | 490-630 | 355 | 22 |
aRm: çekme dayanımı; ReH: yüksek akma dayanımı; A: kırılma sonrası uzama
b 1Mpa = 1N / mm2
c Terbiye geçişindeki soğuk iş derecesine bağlı olarak akma dayanımı gerilme dayanımı kadar yüksek olabilir.
Hesaplama amacıyla aşağıdaki ilişkiler önerilir:
teslimat koşulu için + C: ReH ≥0,8 Rm
teslimat koşulu için + LC: ReH ≥0,7 Rm
d Hesaplama amacıyla aşağıdaki ilişki önerilmektedir: ReH≥0.5Rm
e Dış çapı ≤30mm ve et kalınlığı ≤3mm olan tüpler için ReH minimum değerleri, bu Tablodaki değerlerden 10Mpa daha düşüktür.
Not: Müşteri isteğine göre özel çelik kalitesi de mevcuttur.
Uygulama için:
1 ~ Gelen Hammadde Kontrolü
Çelik derecesinin karışmasını önlemek için 2 ~ Hammadde Ayrımı
3 ~ Soğuk Çekme için Isıtma ve Çekiç Ucu
4 ~ Soğuk Çekme ve Soğuk Haddeleme, hat muayenesinde
5 ~ Isıl İşlem, + A, + SRA, + LC, + N, Q + T
6 ~ Doğrultma Kesimi belirtilen uzunlukta Sona Erdi Ölçüm Muayene
7 ~ Çekme Dayanımı, Akma Dayanımı, Uzama, Sertlik, Darbe, Mictrostruture vb.
8 ~ Paketleme ve Stoklama.
Çelik borularımızın% 100'ü boyutsal olarak kontrol edildi
Çelik tüplerimizin% 100'ü, mükemmel yüzey durumuna sahip olmalarını ve yüzey kusurları olmamasını sağlamak için görsel olarak kontrol edilir.
Boyuna ve enine kusurları ortadan kaldırmak için% 100 girdap akımı ve ultrosonik test.
