| Menşe yeri: | Çin |
|---|---|
| Marka adı: | Torich |
| Sertifika: | ISO 9001 TS16945 |
| Model numarası: | JIS |
| Min sipariş miktarı: | 0.5tons |
| Fiyat: | negotiable |
| Ambalaj bilgileri: | PAKETLERDE AMBALAJLAYIN |
| Teslim süresi: | 5-8 hafta günleri |
| Ödeme koşulları: | L/C, T/T |
| Yetenek temini: | Yılda 50000tons |
| Malzeme: | SUS304TB SUS304LTB SUS 310STB SUS316TB SUS316LTB | Standart: | SA213 SA213M A213 SA312 JIS G3464 |
|---|---|---|---|
| OD: | 6-325 mm | AG: | 0,5-20 mm |
| Uzunluk: | maksimum 12m | sertifika: | PED ASME AD2000 CCS ABS GL LR BV KR NK |
| Vurgulamak: | hassas paslanmaz çelik boru,Dikişsiz Karbon Çelik Boru |
||

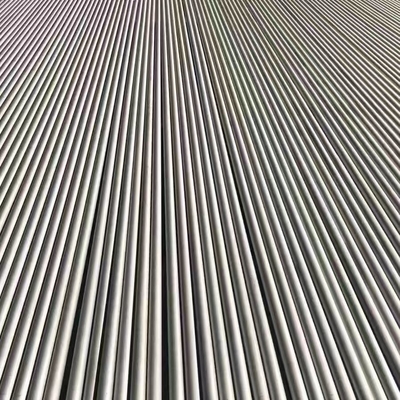

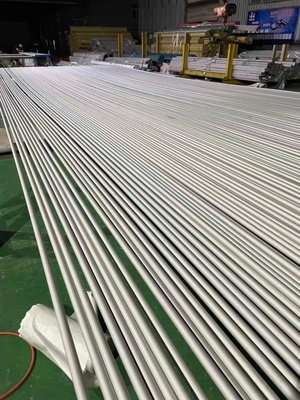

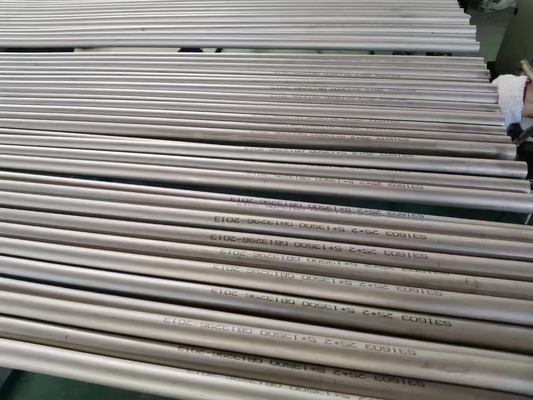

JIS 3463 SUS304TB SUS304LTB SUS 310STB SUS316TB SUS316LTB dikişsiz çelik borular, kazan ve ısı eşanjörü için kullanılır
Malzeme:SUS304TB SUS304LTB SUS316TB SUS316LTB SUS317TB SUS317LTB SUS310TB SUS310STB SUS321TB SUS321HTB SUS347TB
Yeild gücü ≥175Mpa veya ≥206Mpa
Çekme mukavemeti ≥481Mpa veya ≥521Mpa
Uzama ≥%27 veya ≥%35
Düzleştirme testi H=1.09t/(0.09+t/D)
Genişletme testi 60° %12D
Tane boyutu JIS G051
Hidrostatik test P=2Rt/D Tahribatsız kusur tespiti ile gerçekleştirilebilir.
Tahribatsız muayene : ECT
Kazan ve Eşanjör Boruları için JIS G 3463 Östenitik Paslanmaz Çelik
Basınç amaçlı dikişsiz çelik borular
Üretim yöntemi: kesintisiz
Teslimat durumu: Sıcak bitmiş soğuk bitmiş
Çelik Sınıfı:314 316 317 347
İlgili standart :KS D 3577 ASTM A 268 A249 A271 A632 DIN 17455 BS3059 JIS G 0320 JIS G 0321 J
| ÇELİK SINIFI VE KİMYASAL BİLEŞİMLER | ||||||||||
| Dereceyi Gör | Sınıf | C | Si | Mn | P | S | Ni | cr | ay | vb |
| SUS 304 TB | östenitik | 0.08maks | 1.00maks | 2.00maks | 0.040maks | 0.030maks | 8.00-11.00 | 18.00-20.00 | - | - |
| SUS 304HTB | 0.04-0.10 | 0.75maks | 2.00maks | 0.040maks | 0.030maks | 8.00-11.00 | 18.00-20.00 | - | - | |
| SUS 304LTB | 0.030maks | 1.00maks | 2.00maks | 0.040maks | 0.030maks | 9.00-13.00 | 18.00-20.00 | - | - | |
| SUS310TB | 0.15maks | 1.50maks | 2.00maks | 0.040maks | 0.030maks | 19.00-22.00 | 24.00-26.00 | - | - | |
| SUS310STB | 0.08maks | 1.50maks | 2.00maks | 0.040maks | 0.030maks | 19.00-22.00 | 24.00-26.00 | - | ||
| SUS 316TB | 0.08maks | 1.00maks | 2.00maks | 0.040maks | 0.030maks | 10.00-14.00 | 16.00-18.00 | 2.00-3.00 | - | |
| SUS 316HTB | 0.40-0.10 | 0.75maks | 2.00maks | 0.030maks | 0.030maks | 11.00-14.00 | 16.00-18.00 | 2.00-3.00 | - | |
| SUS316LTB | 0.030maks | 1.00maks | 2.00maks | 0.040maks | 0.030maks | 12.00-16.00 | 16.00-18.00 | 2.00-3.00 | - | |
| SUS316TiTB | 0.080maks | 1.00maks | 2.00maks | 0.040maks | 0.030maks | 10.00-14.00 | 16.00-18.00 | 2.00-3.00 | Ti:5*C %maks | |
| SUS317TB | 0.080maks | 1.00maks | 2.00maks | 0.040maks | 0.030maks | 11.00-15.00 | 18.00-20.00 | 3.00-4.00 | - | |
| SUS317LTB | 0.030maks | 1.00maks | 2.00maks | 0.040maks | 0.030maks | 11.00-15.00 | 18.00-20.00 | 3.00-4.00 | - | |
| SUS347TB | 0.080maks | 1.00maks | 2.00maks | 0.040maks | 0.030maks | 9.00-13.00 | 17.00-19.00 | - | Not:10*C %maks | |
| SUS347HTB | 0.40-0.10 | 1.00maks | 2.00maks | 0.030maks | 0.030maks | 9.00-13.00 | 17.00-20.00 | - | Not:8*C %-1.00 | |
| ÇELİK SINIFI VE MEKANİK ÖZELLİKLERİ | |||||
| Dereceyi Gör | çekme eğilimi Mpa dk. |
kanıt ağaçları Mpa dk. |
uzama % | ||
| OD＜10mm | OD≥10mm OD＜20mm | OD ≥20mm | |||
| No.11 test parçası | No.11 test parçası | No.11 test parçası No.12 test parçası |
|||
| SUS 304 TB | 520 | 205 | 27 | 30 | 35 |
| SUS 304HTB | 520 | 205 | 27 | 30 | 35 |
| SUS 304LTB | 480 | 175 | 27 | 30 | 35 |
| SUS310TB | 520 | 205 | 27 | 30 | 35 |
| SUS310STB | 520 | 205 | 27 | 30 | 35 |
| SUS 316TB | 520 | 205 | 27 | 30 | 35 |
| SUS 316HTB | 520 | 205 | 27 | 30 | 35 |
| SUS316LTB | 480 | 175 | 27 | 30 | 35 |
| SUS316TiTB | 520 | 205 | 27 | 30 | 35 |
| SUS317TB | 520 | 205 | 27 | 30 | 35 |
| SUS317LTB | 480 | 175 | 27 | 30 | 35 |
| SUS347TB | 520 | 205 | 27 | 30 | 35 |
| SUS347HTB | 520 | 205 | 27 | 30 | 35 |
| OD bölümü mm |
OD biriminde tolerans: mm
|
||
| Sıcak bitmiş dikişsiz boru | Soğuk bitmiş dikişsiz boru | Otomatik ark kaynaklı boru Lazer kaynaklı boru ve elektrik dirençli kaynaklı boru | |
| 40'ın altında |
+0.4 -0.8 |
±0.25 | ±0.25 |
| 40 veya üzeri ve hariç.50 | |||
| 50 veya daha fazla ve hariç.60 | |||
| 60 veya üstü ve hariç.80 | ±0.30 | ±0.30 | |
| 80 veya üzeri ve hariç.100 | ±0,40 | ±0,40 | |
| 100 veya daha fazla ve hariç.120 |
+0.4 -1.2 |
+0.40 -0.60 |
+0.40 -0.60 |
| 120 veya üzeri ve hariç.160 |
+0.4 -0.80 |
+0.40 -0.80 |
|
| 160 veya üzeri ve hariç.200 |
+0.4 -1.8 |
+0.4 -1.2 |
+0.4 -1.20 |
| 200 veya üzeri |
+0.4 -2.4 |
+0.40 -1.60 |
+0.40 -1.60 |
Notlar:
1. Ferritik soğuk işlenmiş dikişsiz boru, otomatik ark kaynaklı boru ve elektrik dirençli kaynaklı borunun OD toleransı, 25 mm'nin altındaki OD için ± 0.10 mm, OD 25 mm veya üzeri için ± 0.15 mm ve 40 mm hariç ve ± 40 mm veya üzeri dış çap için 0,20 mm ve 50 mm hariç
2. Alıcı, soğuk bitmiş dikişsiz boru, otomatik ark kaynaklı boru, lazer kaynaklı boru ve OD'de 40 mm'nin altındaki elektrik dirençli kaynaklı borunun OD toleranslarını ± 0,20 mm olarak belirtebilir.
| Duvar kalınlığı toleransları | Üretim yöntemi bölümü | Sıcak bitmiş dikişsiz çelik boru | Soğuk işlenmiş dikişsiz çelik boru | Elektrik direnci kaynaklı çelik boru | ||||
| Duvar kalınlığının bölünmesi | Dış çap bölümü (mm) | 100'ün altında | 100 veya üzeri | 40'ın altında | 40 veya üzeri | 40'ın altında | 40 veya üzeri | |
| Et kalınlığı toleransları % | 2 yaş altı | - | - | +0.4mm 0 |
+22 0 |
+0.4mm 0 |
+22 0 |
|
| 2 veya üzeri ve hariç.2.4 | +40 0 |
- | +20 0 |
+20 0 |
||||
| 2.4 veya üzeri ve hariç.3.8 | +35 0 |
+35 0 |
||||||
| 3.8 veya üzeri ve hariç.4.6 | +33 0 |
+33 0 |
||||||
| 4.6 veya üzeri | +28 0 |
+28 0 |
||||||
| Duvar kalınlığı toleransları | - | duvar kalınlığının 22.8'i içinde | - | - | ||||
| Bölüm | Uzunluk Toleransı | |
| OD 50'nin altında | 7 metrenin altında |
+7mm 0 |
| 7 metrenin üzerinde | Her 3 mm'lik bir kırışma veya uzunluk kesri için yukarıda verilen artı kenar toleransına 3 mm ekleyin, ancak maksimum değer 15 mm olacaktır. | |
| OD 50'nin üzerinde | 7 metrenin altında |
+10mm 0 |
| 7 metrenin üzerinde | Her 3 mm'lik bir kırışma veya uzunluk kesri için yukarıda verilen artı kenar toleransına 3 mm ekleyin, ancak maksimum değer 15 mm olacaktır. | |
Sertlik: HRB 90max
