tip: | kaynaklı | Uygulama: | Eşanjör |
---|---|---|---|
Sertifika: | ISO | Standart: | ASTM |
Kaynak hattı tipi: | ERW, Sorunsuz | Çelik Sınıfı: | GR2 |

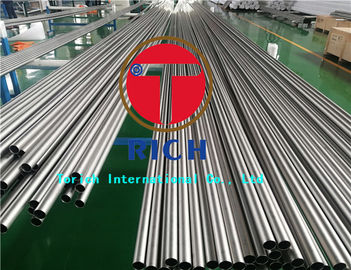

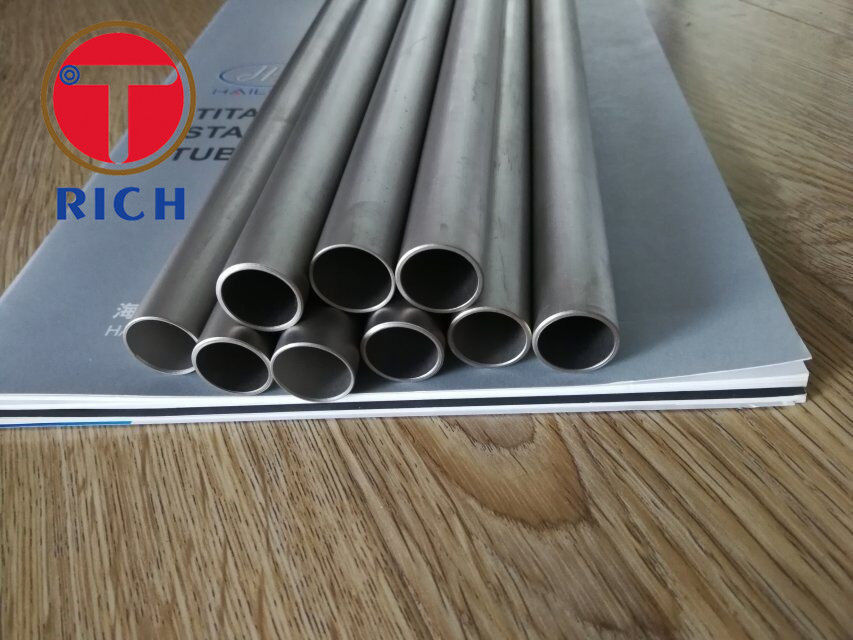

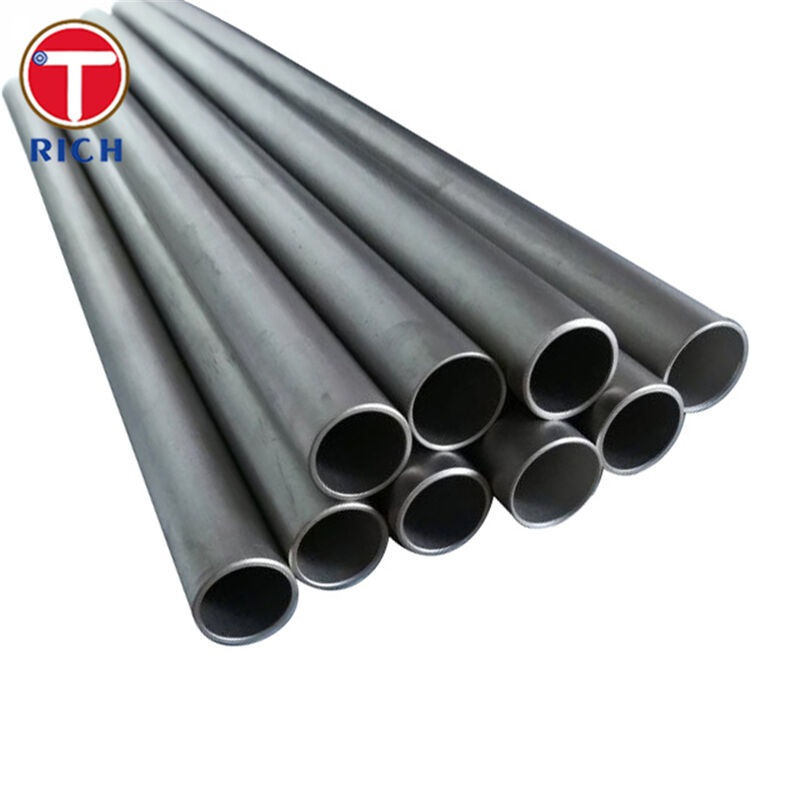

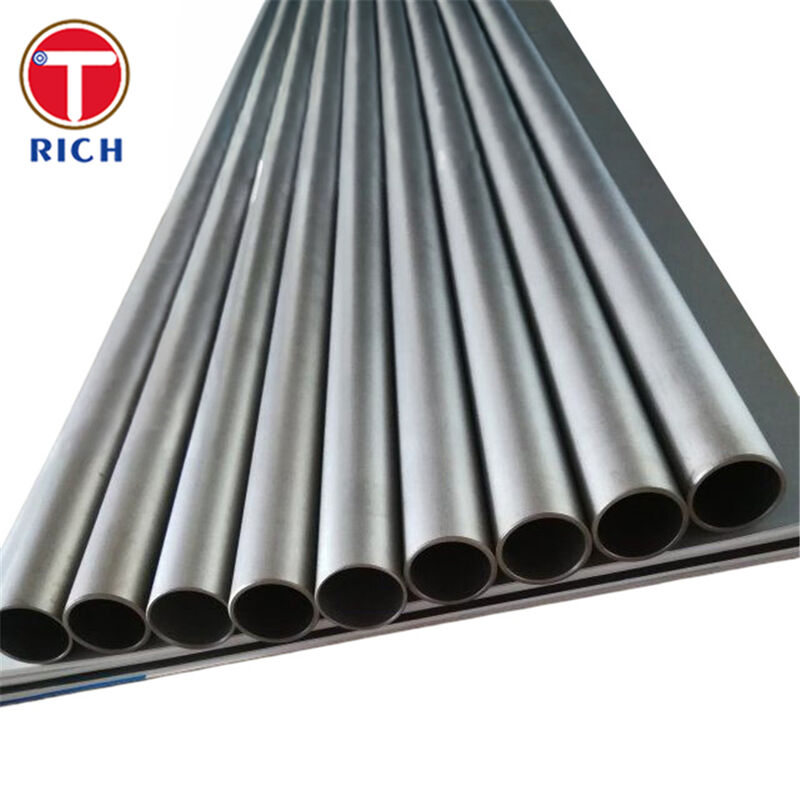

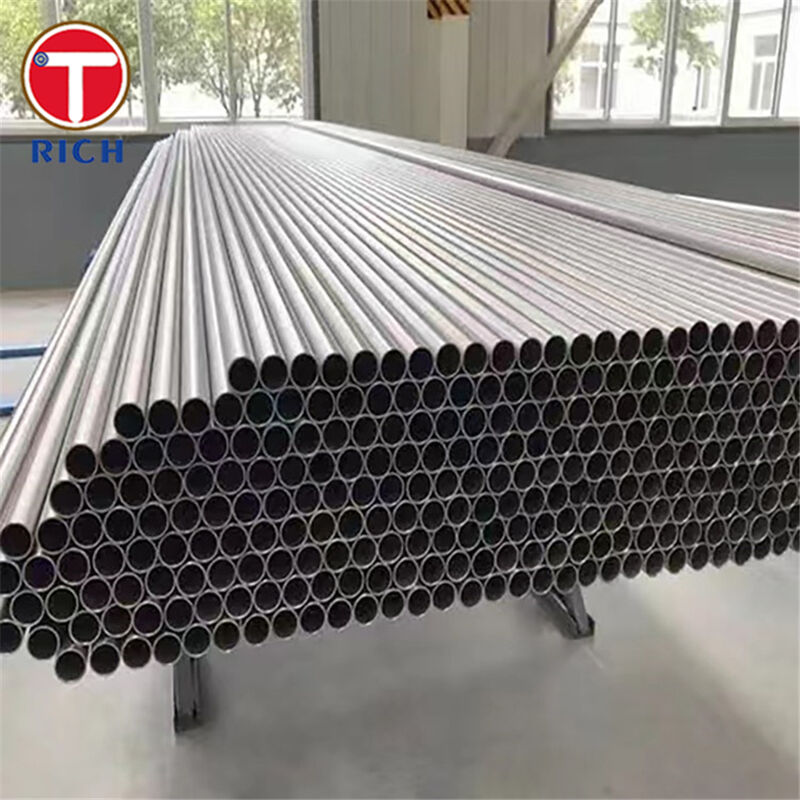

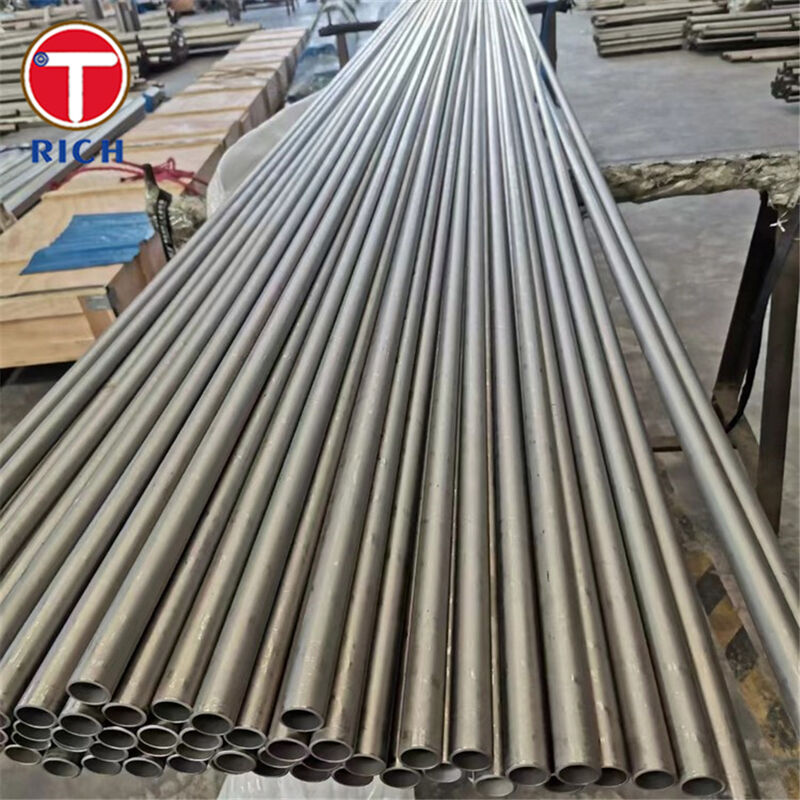

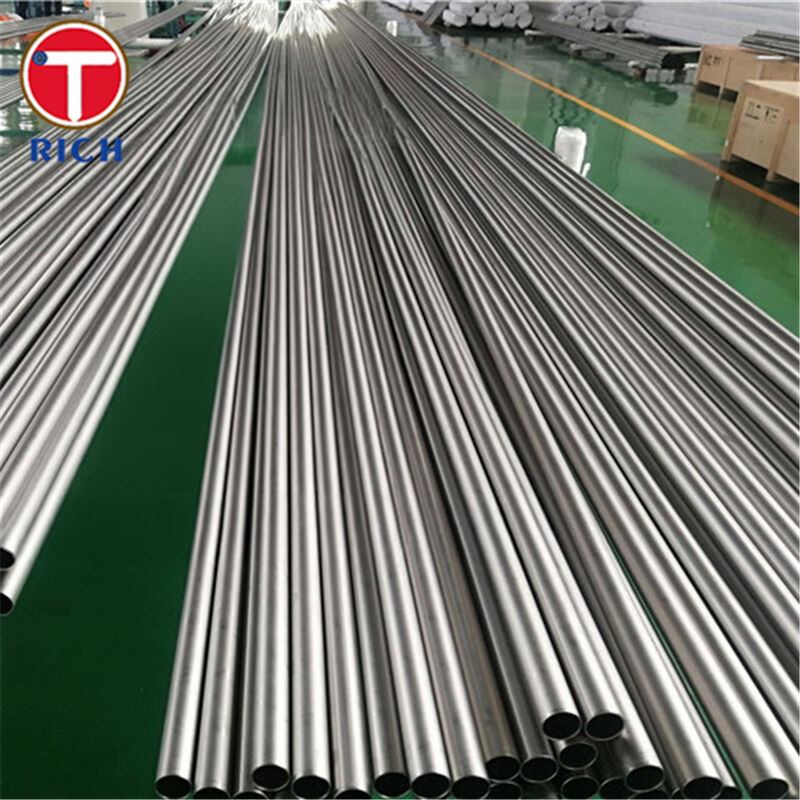

Kalınlık: | 1mm-40mm | Ürün adı: | ASTM B862 Gr.2 soğuk haddelenmiş titanyum tüp ve tüp eşanjör |
Vurgulamak: | karbon çelik boru,eşanjör boruları |
Kaynaklı Titanyum Soğuk Çekilmiş Dikişsiz Çelik Boru ASTM B338 GR2
Kimyasal Gereksinimler
Kompozisyon % | |||||||
Elementler | Gr 1 | Gr 2 | Gr 3 | Gr 7 | Gr 9 | Gr 11 | Gr 12 |
N maks. |
0.03 | 0.03 | 0.05 | 0.03 | 0.03 | 0.03 | 0.03 |
Cmaks | 0.08 | 0.08 | 0.08 | 0.08 | 0.08 | 0.08 | 0.08 |
H maks | 0.015 | 0.015 | 0.015 | 0.015 | 0.015 | 0.015 | 0.015 |
Fe Max | 0.20 | 0.30 | 0.30 |
0.30 |
0.25 | 0.20 | 0.30 |
O maks. | 0.18 | 0.25 | 0.35 | 0.25 | 0.15 | 0.18 | 0.25 |
Al | 2,5-3,5 | ||||||
V | 2,0-3,0 | ||||||
Pd | 0.12-0.25 | 0.12-0.25 | |||||
Mo | 0,2-0,4 | ||||||
Ni | 0.6-0.9 | ||||||
Her biri maks. | 0.1 | 0.1 | 0.1 | 0.1 | 0.1 | 0.1 | 0.1 |
Artıkların toplamı | 0.4 | 0.4 | 0.4 | 0.4 | 0.4 | 0.4 | 0.4 |
Ti |
denge |
denge | denge | denge | denge | denge | denge |
Kompozisyon % | |||||||
Elementler | Gr 13 | Gr 14 | Gr 15 | Gr 16 | Gr 17 | Gr 18 | Gr 26 |
N maks. |
0.03 | 0.03 | 0.05 | 0.03 | 0.03 | 0.03 | 0.03 |
Cmaks | 0.08 | 0.08 | 0.08 | 0.08 | 0.08 | 0.08 | 0.08 |
H maks | 0.015 | 0.015 | 0.015 | 0.015 | 0.015 | 0.015 | 0.015 |
Fe Max | 0.20 | 0.30 | 0.30 |
0.30 |
0.20 | 0.25 | 0.30 |
O maks. | 0.10 | 0.15 | 0.25 | 0.25 | 0.18 | 0.15 | 0.25 |
Al | 2,5-3,5 | ||||||
V | 2,0-3,0 | ||||||
Ru |
0,04-0,06 | 0,04-0,06 | 0,04-0,06 | 0,08-0,14 | |||
Pd | 0,04-0,08 | 0,04-0,08 | 0,04-0,08 | ||||
Ni | 0.4-0.6 | 0.4-0.6 | 0.4-0.6 | ||||
Her biri maks. | 0.1 | 0.1 | 0.1 | 0.1 | 0.1 | 0.1 | 0.1 |
Artıkların toplamı | 0.4 | 0.4 | 0.4 | 0.4 | 0.4 | 0.4 | 0.4 |
Ti |
denge |
denge | denge | denge | denge | denge | denge |
Kompozisyon % | ||||||||
Elementler | Gr 27 | Gr 28 | Gr 30 | Gr 31 | Gr 33 | Gr 34 | Gr 35 | Gr 36 |
N maks. |
0.03 | 0.03 | 0.03 | 0.05 | 0.03 | 0.05 | 0.05 | 0.03 |
Cmaks | 0.08 | 0.08 | 0.08 | 0.08 | 0.08 | 0.08 | 0.08 | 0.04 |
H maks | 0.015 | 0.015 | 0.015 | 0.015 | 0.015 | 0.015 | 0.015 | 0.0035 |
Fe Max | 0.20 | 0.25 | 0.30 |
0.30 |
0.30 | 0.30 | 0,2-0,8 | 0.03 |
O maks. | 0.18 | 0.15 | 0.25 | 0.35 | 0.25 | 0.35 | 0.25 | 0.16 |
Al | 2,5-3,5 | 4,0-5,0 | ||||||
V | 2,0-3,0 | 1,1-2,1 | ||||||
Ru |
0,08-0,14 | 0,08-0,14 | 0,02-0,04 | 0,02-0,04 | ||||
Pd | 0,04-0,08 | 0,04-0,08 | 0,01-0,02 | 0,01-0,02 | ||||
eş | 0,20-0,80 | 0,20-0,80 | ||||||
Mo | 1,5-2,5 | |||||||
Cr | 0.1-0.2 | 0.1-0.2 | ||||||
Ni | 42-47 | |||||||
Si | 0,20-0,40 | |||||||
Her biri maks. | 0.1 | 0.1 | 0.1 | 0.1 | 0.1 | 0.1 | 0.1 | 0.1 |
Artıkların toplamı | 0.4 | 0.4 | 0.4 | 0.4 | 0.4 | 0.4 | 0.4 | 0.4 |
Ti |
denge |
denge | denge | denge | denge | denge | denge | denge |
Çekme Gereksinimleri
sınıf |
Gerilme direnci |
Akma dayanımı | uzama |
mpa | mpa | 2 inç veya% 50 mm min% | |
1 Tavlama | 240 | 170-310 | 24 |
2Annealing | 345 | 275-450 | 20 |
3Annealing | 450 | 380-550 | 18 |
7Annealing | 345 | 275-450 | 20 |
+ SR 9Cold işlenmiş | 860 | 725 dk | 10 |
9Annealing | 620 | 483 dk | 15 |
11Annealing | 240 | 170-310 | 24 |
12Annealing | 483 | 345 dk | 18 |
13Annealing | 275 | 170 dk | 24 |
14Annealing | 410 | 275 dk | 20 |
15Annealing | 483 | 380 dk | 18 |
16Annealing | 345 | 275-450 | 20 |
17Annealing | 240 | 170-310 | 24 |
+ SR 18Cold işlenmiş | 860 | 725 | 10 |
18Annealing | 620 | 483 | 15 |
26 | 345 | 275-450 | 20 |
27 | 240 | 170-310 | 24 |
28 | 620 | 483 | 15 |
30 | 345 | 275-450 | 20 |
31 | 450 | 380-550 | 18 |
33 | 345 | 275-450 | 20 |
34 | 450 | 380-550 | 18 |
35 | 895 | 828 dk | 5 |
36 | 450 | 410-655 | 10 |
Boyut aralığı: OD20-28mm WT2,2.5,3mm
OD8 * 1.5 OD12 * 1 OD12.7 * 0.7 OD16 * .08 OD16 * 2 OD 19 * 0.8 OD19 * 1 OD19 / 25 * 2 OD38 * 1 OD50 * 1 OD19 * 1.2 OD25 * 1.2 Diğer boyutlar da mevcuttur.
Uygulama: Kondenser ve eşanjör uçak motoru
Üretim mbu yöntemde: Kaynaklı.
