model numarası: | SAE J525 | teknik: | Soğuk Çekilmiş |
---|---|---|---|
Yüzey işleme: | yağlı | Bölüm şekli: | yuvarlak |
kullanım: | Diğer | uzunluk: | 5800mm veya 11800mm veya diğerleri |
Anahtar Kelime: | DOM Tuebs Boruları | Malzeme: | Karbon Çelik, St35 St37 St52 E235 E355 Sae1010 Sae1020 |
tip: | kaynaklı | Uygulama: | Bükme ve Genişletme için, Otomobil Parçaları |
Vurgulamak: | SAE J525 DOM Çelik Boru,5800mm Uzunluk DOM Çelik Boru,SAE J525 1.75 vidalı boru |
Yakınımdaki 1.75 hrew dom steel tubing
Boyut aralığı:
OD: 30-350 mm
WT: 1-15 mm
L: 12000mm veya Belirtilen uzunlukta Kısa Parçalara Kesme
Dağıtım durumu:
BK, BKW, BKS, GBK, NBK
CDW DOM Çelik Boru Karakteristiği:
İyi eşmerkezlilik
İyi OD ve ID toleransı
Yüksek Hassasiyet
Kararlı kalite
Düzgün Pürüzlülük
TORICH KALİTE GÜVENCESİ
Üretim Süreçleri:
ERW Çelik Boru ve Soğuk Çekme veya Soğuk Hadde Üretimi
Uygulamalar: Bükme ve Genişletme için, Otomobil Parçaları
Tablo 1- BORU DIŞ ÇAP TOLERANSI | |||||||
Nominal Boru OD mm |
Hata payı OD ± mm |
Hata payı ID ± mm |
|||||
9,50'ye kadar | 0.05 | 0.05 | |||||
9,50 - 15,88 arası dahil | 0.06 | 0.06 | |||||
15,88 ila 50,80 arası dahil | 0.08 | 0.08 | |||||
50,8'den 63,50'ye kadar dahil | 0.10 | 0.10 | |||||
63,50 ila 76,20 dahil | 0.13 | 0.13 | |||||
76.20'den 100.00'a kadar dahil | 0.15 | 0.15 | |||||
WT toleransı% 10'dan fazla olmayacaktır |
Tablo 2- BORU DUVAR KALINLIĞI TOLERANSI | |||||||
Nominal Duvar kalınlığı |
Nominal OD 22 mm ile ± mm |
Nominal OD 22-48 mm ± mm |
Nominal OD 48-100 mm ± mm |
||||
0.89 | 0.05 / 0.05 | 0.05 / 0.05 | 0.05 / 0.05 | ||||
1.00 | 0.05 / 0.05 | 0,05 / 0,08 | 0,05 / 0,08 | ||||
1.25 | 0.05 / 0.05 | 0,05 / 0,08 | 0,05 / 0,08 | ||||
1.50 | 0.05 / 0.05 | 0,05 / 0,08 | 0,05 / 0,08 | ||||
1.65 | 0.05 / 0.05 | 0,05 / 0,08 | 0,05 / 0,08 | ||||
2.00 | 0.05 / 0.05 | 0,05 / 0,08 | 0,05 / 0,08 | ||||
2.11 | 0.05 / 0.05 | 0,05 / 0,08 | 0,05 / 0,08 | ||||
2.410 | 0.05 / 0.05 | 0,05 / 0,08 | 0,08 / 0,08 | ||||
2.500 | 0,05 / 0,08 | 0.05 / 0.10 | 0,08 / 0,08 | ||||
2.770 | 0,05 / 0,08 | 0.05 / 0.10 | 0,08 / 0,08 | ||||
3.000 | 0,05 / 0,08 | 0.05 / 0.10 | 0,08 / 0,08 | ||||
3.050 | 0,05 / 0,08 | 0.05 / 0.10 | 0,08 / 0,08 | ||||
3.40 | - | 0.05 / 0.10 | 0,08 / 0,08 | ||||
3.75 | - | 0.05 / 0.10 | 0,08 / 0,08 | ||||
4.00 | - | 0,08 / 0,10 | 0,08 / 0,10 | ||||
4.19 | - | 0,08 / 0,10 | 0,08 / 0,10 | ||||
4.57 | - | 0.10 / 0.10 | 0,08 / 0,13 | ||||
5,00 | - | 0.10 / 0.13 | 0.10 / 0.13 |
Yakınımdaki 1.75 hrew dom steel tubing
Tablo 2- KİMYASAL GEREKLİLİKLER | |||||||
Eleman | % | ||||||
Karbon | 0,06-0,18 | ||||||
Manganez | 0.30 - 0.60 | ||||||
Phosphpris | 0,040 maks. | ||||||
Kükürt | 0.050 maks. |
Tablo 3- MEKANİK ÖZELLİKLER | |||||||
Özellikleri | Değer | ||||||
Verim Dayanımı, min | 170 Mpa | ||||||
Ultimate Strenth, min | 310 Mpa | ||||||
50 mm'de uzama, min | % 35 | ||||||
Sertlik (Rockwell B), maks | 65,00 |

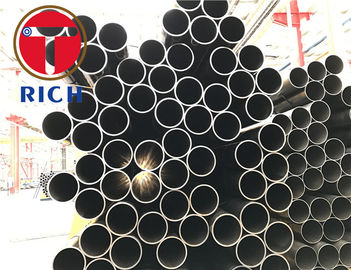

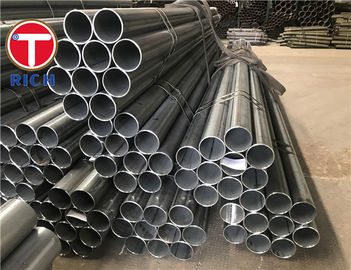

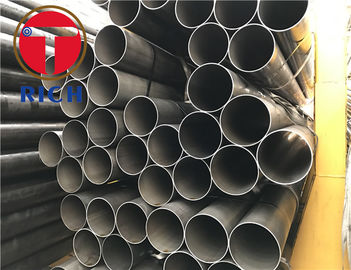

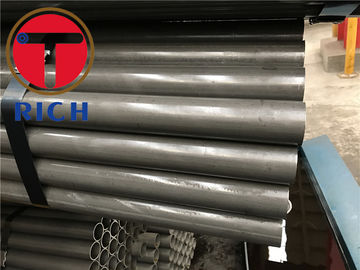

Ürün resimleri
şirket tanıtımı
KALİTE KONTROL
1. Gelen Hammadde Muayenesi
2. Çelik sınıflarının karışmasını önlemek için Hammadde Ayrımı
3. Soğuk Çekme için Isıtma ve Çekiçleme Ucu
4. Soğuk Çekme ve Soğuk Haddeleme, hat üzerinde inceleme
5. Isıl İşlem, + A, + SRA, + LC, + N, Q + T
6. Belirtilen uzunlukta Doğrultma-Kesme-Bitmiş Ölçme Muayene
7. Çekme Mukavemeti, Akma Dayanımı, Uzama, Sertlik, Darbe, Miktrostruture vb. İle kendi laboratuvarlarında mekanik test
8. Paketleme ve Stoklama
Çelik borularımızın% 100'ü boyutsal olarak kontrol edilir
Çelik borularımızın% 100'ü, mükemmel bir yüzey durumuna sahip olduklarından ve yüzey kusurları olmadığından emin olmak için görsel olarak kontrol edilir.
Boyuna ve enine kusurları ortadan kaldırmak için% 100 girdap akımı testi ve ultrosonik test
