Menşe yeri: | Zhejiang, CN |
---|---|
Marka adı: | TORICH |
Sertifika: | ISO 9001,ISO14001,TS16949 |
Model numarası: | GB / T19447 C10200 |
Min sipariş miktarı: | 500 kg |
Fiyat: | negotiable |
Ambalaj bilgileri: | Ahşap kutuda veya özelleştirilmiş ambalaj |
Teslim süresi: | 20-45 gün |
Ödeme koşulları: | T / T, L / C, D / A, D / P, Western Union, MoneyGram |
Yetenek temini: | Yılda 50000 ton |

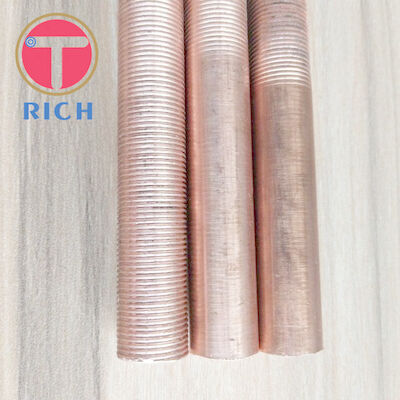

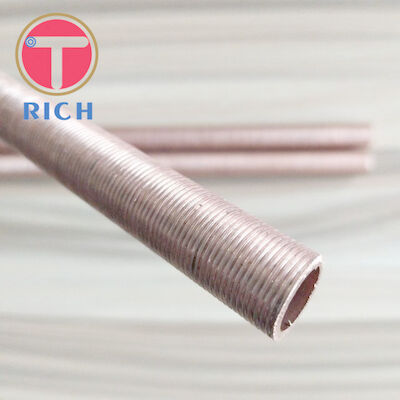

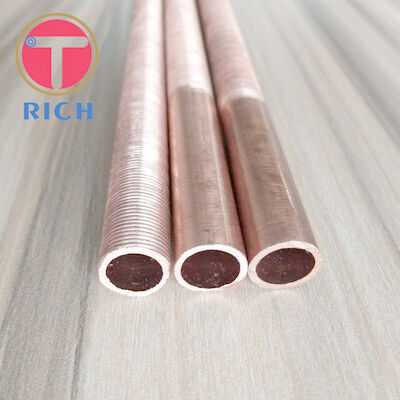

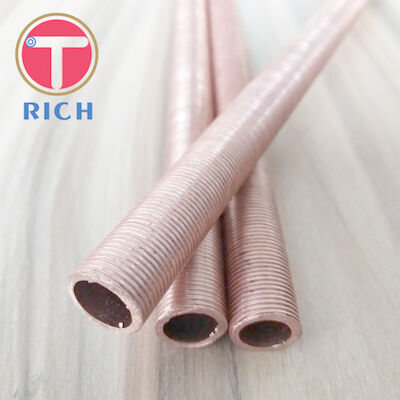

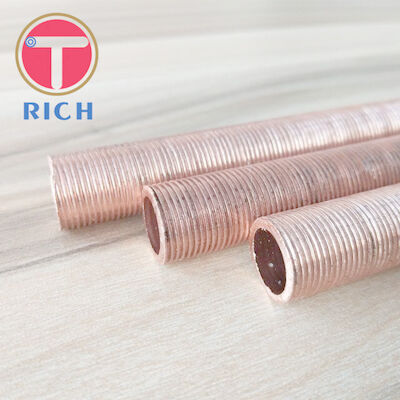

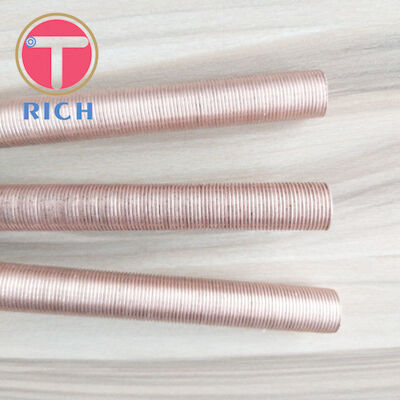

Ürün adı: | Dikişsiz Bakır Kaplı Çelik Boru Düşük Kanatlı Boru | Kelime: | Bakır Düşük Fin Borusu |
---|---|---|---|
şekil: | yuvarlak | Uygulama: | Kazan ve Eşanjör için |
Malzeme: | C10200, C11000 vb. | Yüzey: | Bakır Kaplı |
uzunluk: | Maksimum 12000mm | Tüp OD: | 8-55 mm |
Fin kalınlığı: | 0.1-2mm | Marka: | ZENGİNLERE |
Vurgulamak: | C11000 Bakır Kaplı Çelik Boru,C11000 düşük kanatlı boru,2mm Bakır Kaplı Çelik Boru |
Düz boru (mm) | Kanatlı bölüm boyutları (mm) | Oran | De | |||
D × t | Tp | gg | dr | di | η | mm |
19 × 2 | 0.8 | 18.8 | 17 | 134 | 2.8 | 17.9 |
19 × 2 | 1 | 18.8 | 16.8 | 13.4 | 2.5 | 17.8 |
19 × 2 | 1.25 | 18.8 | 16.6 | 13 | 2.2 | 17.8 |
19 × 2 | 1.5 | 18.8 | 16.4 | 13 | 2 | 17.7 |
19 × 2 | 2 | 18.8 | 23 | 13 | 1.7 | 17.5 |
25 × 2,5 | 0.8 | 24.8 | 22.6 | 18.8 | 2.8 | 23.9 |
25 × 2,5 | 1 | 24.8 | 22.3 | 18.8 | 2.75 | 23.7 |
25 × 2,5 | 1.25 | 24.8 | 22.3 | 18 | 2.5 | 23.6 |
25 × 2,5 | 1.5 | 24.8 | 22.3 | 18 | 2.2 | 23.5 |
25 × 2,5 | 2 | 24.8 | 22 | 18 | 1.8 | 23.4 |
25 × 2,5 | 2.5 | 24.8 | 22 | 18 | 10.6 | 23.3 |
D ------ Düz uç bölümün dış çapı | ||||||
Dof ---- Üst kanatçıkların çapı | ||||||
Dr ----- Kanatlı bölümün kök çapı | ||||||
Di ----- Kanatlı bölümün iç çapı | ||||||
T ------ Düz uç bölümün duvar kalınlığı | ||||||
Tp ----- Fin aralığı | ||||||
De ---- Kanatlı borunun eşdeğer çapı | ||||||
L ------ Düz boru uç uzunluğu |
