Sertifika: | ISO | Uygulama: | Yapı Borusu |
---|---|---|---|
Standart: | Standart | sınıf: | Q345,Q195,20# |
teknik: | ERW | Bölüm şekli: | yuvarlak |
Alaşım ya da değil: | Alaşımsız | ||

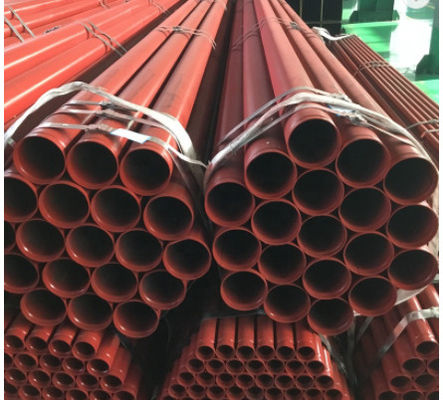

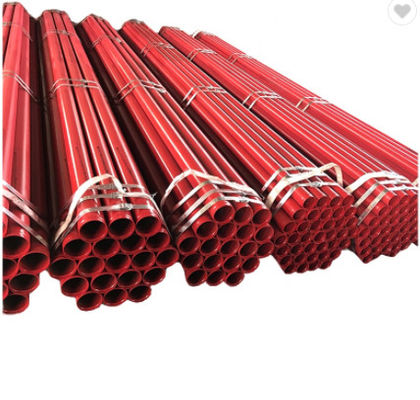

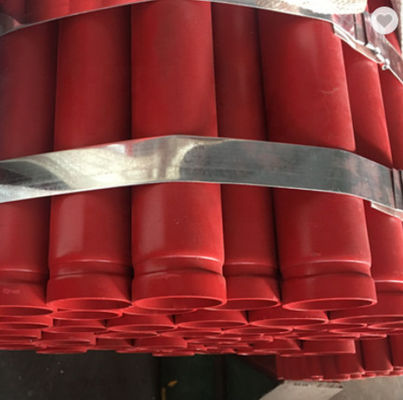

Vurgulamak: | Plastik Kaplı Çelik Yangın Sprinkler Borusu,UL FM Yangın Sprinkler Borusu,UL FM Yangın Sprinkler Borusu |
ASTM A135 (SİYAH & GALVANİZLİ) SCH10 | ||||
ND | OD | DUVAR KALINLIĞI | NOMİNAL AĞIRLIK | TEST BASINCI |
inç | mm | mm | kg/m | Mp |
4/3 | 26.8 | 2.11 | 1.28 | 17.24 |
1 | 33,5 | 2.77 | 2.09 | 17.24 |
1-1/4 | 42.2 | 2.77 | 2.7 | 16.55 |
1-1 / 2 | 48,3 | 2.77 | 3.1 | 14.48 |
2 | 60.3 | 2.77 | 3.93 | 11.72 |
2-1 / 2 | 73 | 3.05 | 5.26 | 10.34 |
3 | 88.9 | 3.05 | 6.45 | 8.27 |
3-1 / 2 | 101.6 | 3.05 | 7,41 | 6.89 |
4 | 114.3 | 3.05 | 8.36 | 6.21 |
5 | 141.3 | 3.40 | 11.58 | 5.86 |
6 | 168.3 | 3.40 | 13.84 | 5.02 |
8 | 219 | 4.80 | 15.41 | 4.26 |
ASTM A135 (SİYAH & GALVANİZLİ) SCH40 | ||||
ND | OD | DUVAR KALINLIĞI | NOMİNAL AĞIRLIK | TEST BASINCI |
inç | mm | mm | kg/m | Mp |
1/2 | 21.3 | 2.77 | 1.27 | 17.20 |
3/4 | 26.8 | 2.87 | 1.68 | 17.20 |
1 | 33,5 | 3.38 | 2.50 | 17.20 |
1-1/4 | 42.2 | 3.56 | 3.38 | 17.20 |
1-1 / 2 | 48,3 | 3.68 | 4.05 | 17.20 |
2 | 60.3 | 3.91 | 5.43 | 16.08 |
1-1 / 2 | 73 | 5.16 | 8.62 | 17.20 |
3 | 88.9 | 5.49 | 11.28 | 15.30 |
3-1 / 2 | 101.6 | 5.74 | 13.56 | 14.00 |
4 | 114.3 | 6.02 | 16.06 | 13.06 |
5 | 141.3 | 6.55 | 21.76 | 11.50 |
6 | 168.3 | 7.11 | 28.34 | 10.48 |
8 | 219.1 | 8.18 | 36.90 | 7.96 |
ASTM A795 (SİYAH & GALVANİZLİ)
NDOD SCH 10 SCH 30/40
DUVAR KALINLIĞI NOMİNAL AĞIRLIK DUVAR KALINLIĞI NOMİNAL AĞIRLIK
(mm) (inç) (mm) (inç) (mm) (inç) (kg/mtr) (lbs/ft) (mm) (inç) (kg/mtrs) (lbs/ft)
15 1/2 21.30 0.84 ---- ---- ---- ---- 2.77 0.109 1.27 0.85
20 3/4 26,70 1,05 2,11 0,083 1,28 0,96 2,87 0,113 1,69 1,13
25 1 33,40 1,32 2,77 0,109 2,09 1,41 3,38 0,133 2,50 1,68
32 1-1/4 42,20 1,66 2,77 0,109 2,69 1,81 3,56 0,14 3,39 2,27
40 1-1 / 2 48,30 1,90 2,77 0,109 3,11 2,09 3,68 0,145 4,05 2,72
50 2 60,30 2,38 2,77 0,109 3,93 2,64 3,91 0,154 5,45 3,66
65 2-1 / 2 73,00 2,88 3,05 0,12 5,26 3,53 5,16 0,203 8,64 5,80
80 3 88,90 3,50 3,05 0,12 6,46 4,34 5,49 0,216 11,29 7,58
90 3-1 / 2 101,60 4,00 3,05 0,12 7,41 4,98 5,74 0,226 13,58 9,12
100 4 114.30 4,50 3,05 0,12 8,37 5,62 6,02 0,237 16,09 10,80
125 5 141,30 5,56 3,4 0,134 11,58 7,78 6,55 0,258 21,79 14,63
150 6 168,30 6,63 3,4 0,134 13,85 9,30 7,11 0,28 28,29 18,99
200 8 219,10 8,63 4,78 0,188 25,26 16,96 7,04 0,277 36,82 24,72
250 10 273,10 10,75 4,78 0,188 31,62 21,23 7,08 0,307 51,05 34,27
