| Menşe yeri: | Çin |
|---|---|
| Marka adı: | Torich |
| Sertifika: | ISO |
| Model numarası: | SA213 |
| Min sipariş miktarı: | 1TONS |
| Fiyat: | Negotiation |
| Ambalaj bilgileri: | Ahşap kutularda |
| Teslim süresi: | 10-30days |
| Ödeme koşulları: | L / C, T / T |
| Yetenek temini: | Yılda 5000 Ton |
| Tabanlı borular Malzeme: | ASTM A213 304 316 | Standart: | ASTM |
|---|---|---|---|
| yüzgeç: | AL | Başvuru: | ısı eşanjörü |
| Alaşım Veya Değil: | Alaşımsız | İkincil Veya Değil: | ikincil olmayan |
| Vurgulamak: | astm a213 kanatlı paslanmaz çelik boru,304 kanatlı paslanmaz çelik boru,316 kanatlı paslanmaz çelik boru |
||

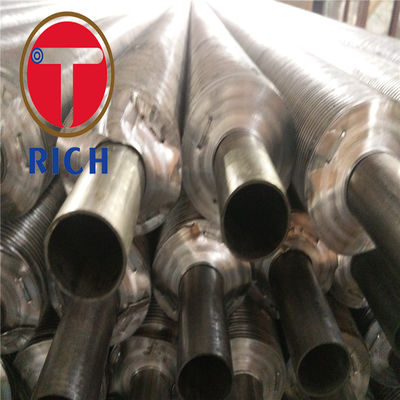

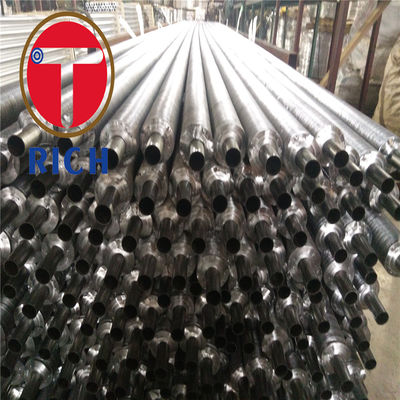

ASTM A213 304 316 Fin Tüp Konnektör Fin Tüp Hava Soğutucu Kanatlı Boru Eşanjör Kanatlı Paslanmaz Çelik Boru
Kanatlı borular, bir boru duvarından sıcak bir akışkandan daha soğuk bir akışkana ısı transferini içeren uygulamalarda kullanılır.Bu tür bir ısı transferinin oluşabileceği hız üç faktöre bağlıdır: (1) iki akışkan arasındaki sıcaklık farkı;(2) akışkanların her biri ile boru duvarı arasındaki ısı transfer katsayısı;ve (3) her bir sıvının maruz kaldığı yüzey alanı.Dış yüzey alanının iç yüzey alanından önemli ölçüde büyük olmadığı çıplak (kanatsız) tüpler durumunda, en düşük ısı transfer katsayısına sahip sıvı, toplam ısı transfer oranını belirleyecektir.Borunun içindeki akışkanın ısı transfer katsayısı, borunun dışındaki akışkanınkinden birkaç kat daha büyük olduğunda (örneğin, içeride buhar ve dışarıda yağ), borunun dış yüzeyi artırılarak toplam ısı transfer hızı büyük ölçüde iyileştirilebilir.Matematiksel olarak, dış yüzey alanı ile çarpılan dış akışkan için ısı transfer katsayısının çarpımı, iç yüzey alanı ile çarpılan iç akışkan ısı transfer katsayısının çarpımına daha yakın olacak şekilde yapılır.
Baz tüp malzemesi:SA192 SMLS 31.8mmOD*2.9mmTHK*7260mmLG
Fin Malzemesi:CS;FPM67fins X 1,5 mm THK x 75 mm G x 160 mm Y
Üretim süreci:
Yüksek frekanslı kaynak spiral teknolojisini, çelik şeridi, çelik boruyu aynı anda ısıtmak için ısı kaynağı olarak yüksek frekanslı güç kaynaklarına sahip ulusal patent teknolojisini, birlikte kaynak yapılmasını benimser.
Malzeme:Çelik, Karbon Çelik vb.
Çıplak tüp OD:25-63mm Kanat Aralığı: 8-30mm Kanat Yüksekliği: <200mm Kanat Kalınlığı: 1.5-3.5mm
| İsim | Baz tüp (DÇ) mm |
Fin Aralığı (mm) |
uzunluk (m) |
|||
| Min. | Maks. | Min. | Maks. | Min. | Maks. | |
| Ekstrüde alüminyum kanatlı boru | 12.7 | 51 | 2.1 | 10 | 0,5 | 20 |
| L/LL/KL alüminyum kanatlı boru | 19 | 51 | 2.1 | 3.2 | 0,5 | 15 |
| Gömülü alüminyum kanatlı boru | 19 | 42 | 2.3 | 3.2 | 0,5 | 15 |
| Düşük kanatlı tüp | 12.7 | 32 | 0,8 | 2 | 0,5 | 20 |
| Spiral kanatlı tüp | 12.7 | 70 | 0,5 | 20 | ||
| ERW HF spiral kanatlı boru | 16 | 219 | 3 | 25 | 0,5 | 28 |
| ERW HF spiral tırtıklı kanatlı boru | 16 | 219 | 3 | 25 | 0,5 | 28 |
| tırtıklı genişlik (mm) 10 dak~26 maks |
tırtıklı derinlik (mm) 4 dak~16 maks |
|||||
| ERW çivili boru | 89 | 200 | 16 | 50 | 2 | 15 |
| DC ERW H/HH kanatlı boru | 25 | 51 | 9 | 25 | 1 | 15 |
| H/HH kanatçıklar | uzunluk (mm) 60 dak-150 maks |
Kalınlık (mm) 1,5 dak~4 maks |
Genişlik (mm) 30 dak~50 maks |
|||
Uygulamalar
Kanatlı boruların kullanıldığı tipik uygulama örnekleri aşağıdakileri içerir:
