Malzeme: | Karbon ve alaşım çelik | Çelik sınıf: | 1010 1020 4130 4140 vb. |
---|---|---|---|
Standart: | ASTM A513 | Boyutu aralığı: | OD: 6-350mm WT: 1-12.5mm L: max12000mm |
Uygulamalar: | Makine, Makine Mühendisi, Otomotiv Parçaları | Üretim yöntemi: | Bir mandrel (DOM) Aşırı Kalır |
Teslimat Durumu: | Tavlanmamış, Gerilme Rahatlı, Normalleştirilmiş veya Tavlı | ||
Vurgulamak: | dikişli çelik boru,çelik boru kaynak |

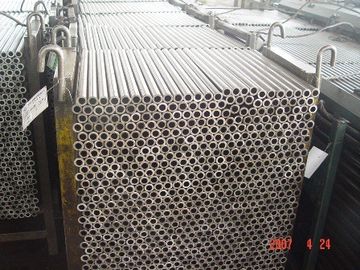

Kaynaklı Çelik Boru ASTM A513 DOM Çelik Boru Kısa Boylara Kesme
Standart: ASTM A513 Elektrik Dirençli Kaynaklı Karbon ve Alaşımlı Çelik Mekanik Boru
Uygulamalar: Makine için, Makine Mühendisi, Otomotiv Parçaları
Boyut aralığı: OD: 6-350mm WT: 1-12.5mm L: max12000mm

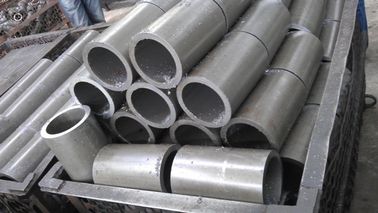

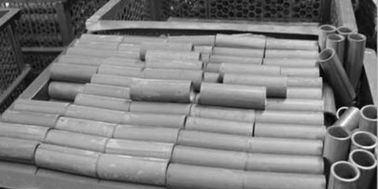

Kesme ve Pah Kırma:
Müşteri isteğine ve çizimlerine göre belirtilen uzunluklarda kesme ve pah kırma.
Paketleme:
Pas önleyici yağ koruması, Palet yüklemeli kartonlarda.
Çelik Sınıfı ve Kimyasal Bileşimleri: | |||||||
Çelik notu | C | Mn | P | S | Si | Cr | Mo |
maksimum | maksimum | maksimum | maksimum | min | |||
1008 | 0.10 | 0.5 | 0.035 | 0.035 | |||
1010 | 0,08-0,13 | 0,30-0,60 | 0.035 | 0.035 | |||
1018 | 0,14-0,20 | 0,30-0,60 | 0.035 | 0.035 | |||
1020 | 0,17-0,23 | 0,30-0,60 | 0.035 | 0.035 | |||
1026 | 0,22-0,28 | 0,60-0,90 | 0.035 | 0.035 | |||
1035 | 0,31-0,38 | 0,60-0,90 | 0.035 | 0.035 | |||
4130 | 0,28-0,33 | 0,40-0,60 | 0.035 | 0.035 | 0,15-0,35 | 0,80-1,10 | 0,08-0,25 |
4140 | 0,38-0,43 | 0,75-1,00 | 0.035 | 0.035 | 0,15-0,35 | 0,80-1,10 | 0.15-0.25 |
Çelik notu | Yol ver | ulitmate | uzama | RB | RB |
kuvvet | kuvvet | % | min | maksimum | |
ksi Mpa | ksi Mpa | ||||
Kaynaklı Boru | |||||
1008 | 30 207 | 42 290 | 15 | 50 | |
1010 | 32 221 | 45 310 | 15 | 55 | |
1020 | 38 262 | 52 359 | 12 | 62 | |
1026 | 45 310 | 62 427 | 12 | 68 | |
1035 | 50 345 | 66 455 | 10 | 75 | |
4130 | 55 379 | 72 496 | 10 | 80 | |
4140 | 70 485 | 90 621 | 10 | 85 |
Çelik notu | Yol ver | ulitmate | uzama | RB | RB |
kuvvet | kuvvet | % | min | maksimum | |
ksi Mpa | ksi Mpa | ||||
Lavabo Çekilmiş Boru | |||||
1008 | 38 262 | 48 331 | 8 | 65 | |
1010 | 40 276 | 50 345 | 8 | 65 | |
1020 | 50 345 | 60 414 | 8 | 70 | |
1026 | 55 379 | 70 483 | 7 | 77 | |
1035 | 70 483 | 80 552 | 7 | 82 | |
4130 | 50 345 | 70 483 | 20 | 100 | |
4140 | 65 448 | 90 621 | 20 | 105 |
Çelik notu | Yol ver | ulitmate | uzama | RB | RB |
kuvvet | kuvvet | % | min | maksimum | |
ksi Mpa | ksi Mpa | ||||
Normalize Boru | |||||
1008 | 23 159 | 38 262 | 30 | 65 | |
1010 | 25 172 | 40 276 | 30 | 65 | |
1020 | 35 207 | 50 345 | 25 | 75 | |
1026 | 40 276 | 60 414 | 25 | 80 | |
1035 | 45 310 | 65 448 | 20 | 85 |
Çelik notu | Yol ver | ulitmate | uzama | RB | RB |
kuvvet | kuvvet | % | min | maksimum | |
ksi Mpa | ksi Mpa | ||||
Mandrel Çekilmiş Boru | |||||
1008 | 50 345 | 60 414 | 5 | 73 | |
1010 | 50 345 | 60 414 | 5 | 73 | |
1020 | 60 414 | 70 483 | 5 | 80 | |
1026 | 70 483 | 80 552 | 5 | 85 | |
1035 | 80 552 | 90 621 | 5 | 90 | |
4130 | 85 586 | 95 655 | 5 | 90 | |
4140 | 100 690 | 110 758 | 5 | 90 |
Çelik notu | Yol ver | ulitmate | uzama | RB | RB |
kuvvet | kuvvet | % | min | maksimum | |
ksi Mpa | ksi Mpa | ||||
Mandrel-Çizilmiş Gerilim-Rahatlatılmış Boru | |||||
1008 | 45 310 | 55 379 | 12 | 68 | |
1010 | 45 310 | 55 379 | 12 | 68 | |
1020 | 55 379 | 65 448 | 10 | 75 | |
1026 | 65 448 | 75 517 | 10 | 80 | |
1035 | 75 517 | 85 586 | 10 | 85 | |
4130 | 80 552 | 90 621 | 10 | 87 | |
4140 | 95 655 | 105 724 | 10 | 90 |

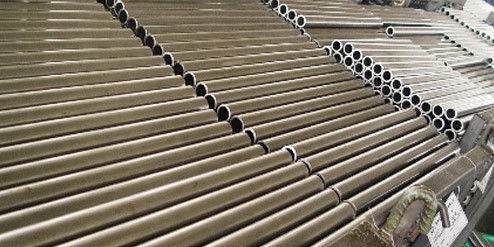

Paketleme ve Sevkiyat
EK GEREKLİLİKLER:
Silindir Tüpler
Merkezsiz Taşlama ile Temizleme
İşleme ile Temizleme
Özel Pürüzsüz İç Yüzey.
Sertlik ve Çekme Gereksinimi
Yıkıcı Kaynak Testleri
Hidrostatik Test Yuvarlak Boru
Tahribatsız Elektrik Testi
Referans dökümanlar:
ASTM Standartları:
ASTM A 370 Çelik Ürünlerin Mekanik Testleri İçin Test Yöntemleri ve Tanımları
E 1806 Kimyasal Bileşimin Tayini İçin Çelik ve Demir Örnekleme Uygulaması
E 213 Metal Boru ve Boruların Ultrasonik İncelenmesi Uygulaması
E 273 Boyuna Kaynaklı Boru ve Tüplerin Ultrasonik Muayenesi Uygulaması
E309 Çelik Borulu Ürünlerin Manyetik Kullanarak Girdap Akımı İncelemeleri Uygulaması
Doyma
Ferromanyetik Çelik Borulu Ürünlerin Akı Kaçaklarının İncelenmesinde E570 Uygulaması
Askeri Standartlar:
MIL- STD-129 Sevkıyat ve Depolama İçin İşaretleme
MIL-STD-163 Çelik Fabrikası Sevkıyat ve Depolama için Hazırlık
