Ürün adı: | JIS G 3444 Genel Yapısal Amaçlı Karbon Çelik Borular | Malzeme: | Karbon çelik |
---|---|---|---|
Çelik sınıf: | STK290, STK400 STK500 STK490 STK540 | Çapı: | 5-420mm |
Duvar kalınlığı: | 0.5-50mm | Uygulama: | Genel yapı amaçlar için |
Tüp imalatı yöntemi: | Dikişsiz, kaynaklı ark, elektrik direnç kaynaklı | İlgili standart: | KS D 3566 ASTM A500 , A252 , A501 , BS 6323 |
Vurgulamak: | yapısal çelik boru,Soğuk kurulan Çelik boru |

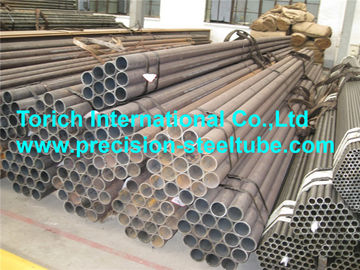

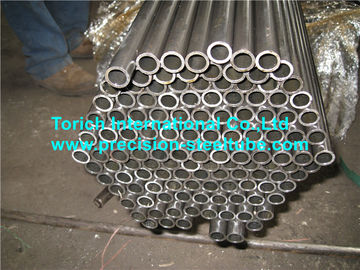

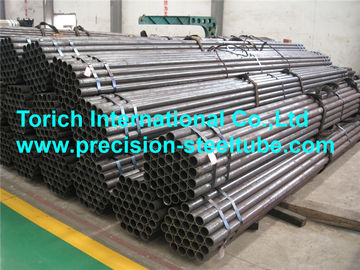

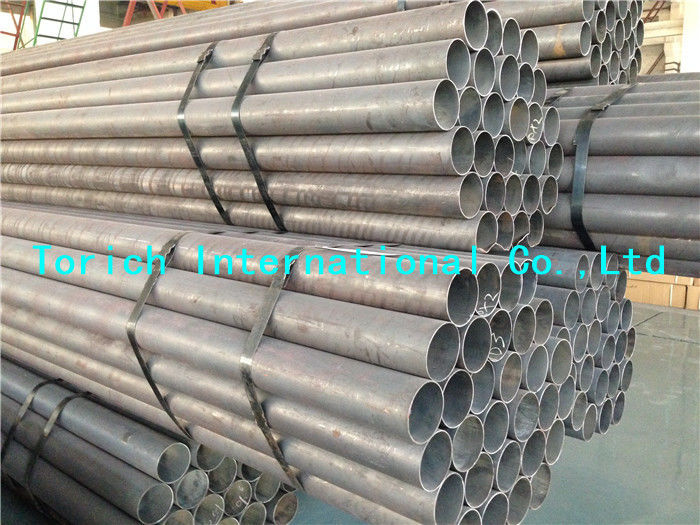

JIS G 3444 STK290, STK400 STK500 STK490 STK540 Genel Yapısal Amaçlı Karbon Çelik Borular
JIS G 3444 Genel Yapısal Amaçlı Karbon Çelik Borular
Standart: JIS G 3444
Boyut aralığı: OD 5-420mm * WT 0.5-50mm * 12000mm maks
Uygulama : genel yapısal amaçlar için
Çelik Sınıfı : STK290, STK400 STK500 STK490 STK540 veya müşterinin isteğine göre.
İlgili standart: KS D 3566 ASTM A500, A252, A501, BS 6323
Tüp üretim yöntemi:
1. kesintisiz
2. alın kaynaklı
3. Otomatik ark kaynaklı
4. elektrik direnci kaynaklı
Bitirme yöntemi: sıcak bitmiş, soğuk bitmiş, elektrik direnci kaynaklı
NOT : Isıl işlem: Gerekirse, tüpe uygun ısıl işlem uygulanabilir.
KİMYASAL YAPISI% max | |||||
Çelik notu | C | Si | Mn | P | S |
STK290 | - | - | - | 0.05 | 0.05 |
STK400 | 0.25 | - | - | 0.04 | 0.04 |
STK490 | 0.18 | 0,55 | 1.65 | 0.035 | 0.035 |
STK500 | 0.24 | 0.35 | 0,30-1,30 | 0.04 | 0.04 |
STK540 | 0.23 | 0,55 | 1.50 | 0.04 | 0.04 |
Notlar: 1. Gerekirse, yukarıdaki tabloda belirtilenler dışındaki alaşım elementleri eklenebilir. |
MEKANİK ÖZELLİKLER min | ||||||
Çelik notu | Çekme dayanımı Mpa | Verim noktası veya ispat stres Mpa | Mpa kaynak bölgesinde gerilme dayanımı | düzleşme | bükülebilirlik | |
Plakalar arasındaki mesafe (H) | Viraj açısı | İç yarıçapı | ||||
Uygulanan dış çapı | ||||||
Tüm dış çapı | Tüm dış çapı | Tüm dış çapı | Tüm dış çapı | En fazla 50mm | ||
STK290 | 290 | - | 290 | 2 / 3D | 90 ° | 6D |
STK400 | 400 | 235 | 400 | 2 / 3D | 90 ° | 6D |
STK490 | 490 | 315 | 490 | 7 / 8D | 90 ° | 6D |
STK500 | 500 | 355 | 500 | 7 / 8D | 90 ° | 6D |
STK540 | 540 | 390 | 540 | 7 / 8D | 90 ° | 6D |
Not Bu tablonun 1 D'si boruların dış çapıdır.
Not 2 Büküm açısı standardı, bükümün başlangıç noktasıdır
