| Menşe yeri: | Çin |
|---|---|
| Marka adı: | TORICH |
| Sertifika: | ISO 9001,ISO 14001,TS 16949 |
| Model numarası: | TR / 18984 |
| Min sipariş miktarı: | 3 ton |
| Fiyat: | negotiable |
| Ambalaj bilgileri: | Kontrplak durumda, Ahşap kutuda. |
| Teslim süresi: | 30 GÜN |
| Ödeme koşulları: | L / C, D / A, D / P, T / T, Western Union, MoneyGram |
| Yetenek temini: | 50000 ton / yıl |
| Anahtar kelime: | Düşük Sıcaklık Servisli Boru İçin Dikişsiz Çelik Borular | Türü: | Dikişsiz çelik borular |
|---|---|---|---|
| Yüzey: | Yağlı | Malzeme: | 16MnDG, 10MnDG, 09DG, 09Mn2VDG, 06Ni3MoDG |
| Şekil: | Yuvarlak | Uzunluğu: | 4-12M |
| OD: | 5-450mm | WT: | 0.5-50mm |
| Vurgulamak: | Dikişsiz çelik boru,Dikişsiz Karbon Çelik Boru |
||

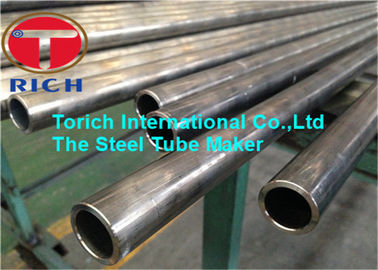

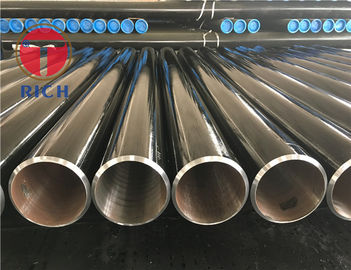

TORICH GB / T 18984 Düşük Sıcaklık Servisli Boru İçin Dikişsiz Çelik Borular
Uygulama : Düşük Sıcaklıklı Servis Boruları İçin
Malzeme: 16MnDG, 10MnDG, 09DG, 09Mn2VDG, 06Ni3MoDG
Birim: mm
| Sıcak Rulo (Ekstrüzyon , Genişleme) Çelik Boru | Soğuk Çekilmiş (Rulo) Çelik Boru | ||||||
| Diamension | Hoşgörü | Diamension | Hoşgörü | ||||
| Sıradan seviye pa | Yüksek Seviye PC | Sıradan seviye pa | Yüksek Seviye PC | ||||
Nominal Dış Çap | <76,1 | % 1.25 D ± | 0.60 ± | Nominal Dış Çap | <12.7 | 0.30 ± | 0.10 ± |
| 76.1 ~ <139.7 | 0.80 ± | 12.7 ~ <38.1 | 0.30 ± | 0.15 ± | |||
| 139.7 ~ <273.1 | % 1,5 D ± | 1.20 ± | 38.1 ~ <88.9 | 0.40 ± | 0.30 ± | ||
| 88.9 ~ <139.7 | % 0.9 D ± | 0.40 ± | |||||
| 273.1 ~ <323.9 | 1.60 ± | 139.7 ~ <203.2 | 0.80 ± | ||||
| 203.2 ~ <219.1 | 1.10 ± | ||||||
| ≥323.9 | % 0.6 D ± | 219.1 ~ <323.9 | 1.60 ± | ||||
| ≥323.9 | % 0.5 D ± | ||||||
Nominal Duvar Zayıflığı | Tüm Duvar Kalınlığı | +% 15 S | % 12.5 S ± | Nominal Duvar Zayıflığı | Tüm Duvar Kalınlığı | +% 12.5 S | ±% 10 S |
OD ve WT'nin izin verilen sapma toleransı
| sınıflanması | Çelik boyutu | İzin verilen tolerans | |
| WH | OD | <351 | % 1.0 D ± |
| ≥351 | % 1.25 D ± | ||
| WT | ≤25 | % 12.5 S ± | |
| tuvalet | OD | ≤30 | 0.20 ± |
| > 30 ~ 50 | 0.30 ± | ||
| > 50 | % 0.75 D ± | ||
| WT | ≤3 | +% 12.5 S | |
| > 3 | ±% 10 S | ||
Çelik sınıfı ve kimyasal bileşimi
| Çelik notu | Kimyasal bileşim/% | |||||||
| C | Si | Mn | P | S | Ni | Mo | V | |
| 16MnDG | 0.12 ~ 0.20 | 0.20 ~ 0.55 | 1.20 ~ 1.60 | ≤0.025 | ≤0.025 | - | - | - |
| 10MnDG | ≤0.13 | 0.17 ~ 0.37 | ≤1.35 | ≤0.025 | ≤0.025 | - | - | ≤0.07 |
| 09DG | ≤0.12 | 0.17 ~ 0.37 | ≤0.95 | ≤0.025 | ≤0.025 | - | - | ≤0.07 |
| 09Mn2VDG | ≤0.12 | 0.17 ~ 0.37 | ≤1.85 | ≤0.025 | ≤0.025 | - | - | ≤0.12 |
| 06Ni3MoDG | ≤0.08 | 0.17 ~ 0.37 | ≤0.85 | ≤0.025 | ≤0.025 | - | - | ≤0.05 |
Çelik boruların boyuna mekanik özellikleri
| Çelik notu | Gerilme direnci | Düşük akma dayanımı R p0.2 / MPa | Uzama a / ％ | |||
| S≤16mm | S> 16mm | Örnek 1 | Örnek 2 | Örnek 3 | ||
| 16MnDG | 490 ~ 665 | ≥325 | ≥315 | ≥30 | ||
| 10MnDG | ≥400 | ≥240 | ≥35 | |||
| 09DG | ≥385 | ≥210 | ≥30 | |||
| 09Mn2VDG | ≥450 | ≥300 | ≥30 | |||
| 06Ni3MoDG | ≥455 | ≥250 | ≥30 | |||
Çelik boruların test edilmesi ve örnekleme miktarı
| Numara | Test maddeleri | Örnekleme miktarı |
| 1 | Kimyasal bileşim | Her fırından 1 örnek |
| 2 | Çekme testi | Her parti için iki çelik borudan 1 numune |
| 3 | Sertlik testi | Her parti için iki çelik borudan 1 numune |
| 4 | Ultrasonik muayene | HERŞEY |
| 5 | Hidrolik test | HERŞEY |
/
