| Menşe yeri: | Çin |
|---|---|
| Marka adı: | Torich |
| Sertifika: | IS09001 ISO14001 TS16949 |
| Model numarası: | JIS G3472 |
| Min sipariş miktarı: | 8 ton veya 5 ton |
| Fiyat: | negotiable |
| Ambalaj bilgileri: | Paketler halinde |
| Teslim süresi: | 5-8 hafta gün |
| Ödeme koşulları: | L / C, D / A, D / P, T / T, Western Union, MoneyGram |
| Yetenek temini: | Yılda 60000 ton |
| Malzeme: | IS G3472 STAM290GA, STAM 290GB, STAM 340G, STAM 390G, STAM 440G, STAM 470G, STAM 500G, STAM 440H, ST | OD: | 12-127 mm |
|---|---|---|---|
| uzunluk: | Maks. 12m | Uygulama: | otomobil yapısı çelik boru |
| Vurgulamak: | STAM290GA Otomobil Kaynaklı Boru,STAM340G Otomobil Kaynaklı Boru,Karbon Çelik Otomobil Kaynaklı Boru |
||

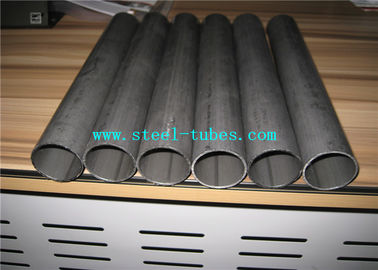

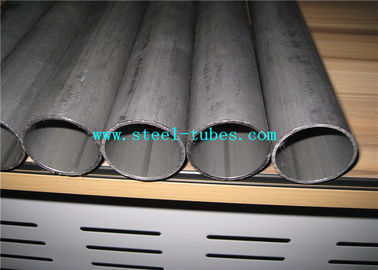

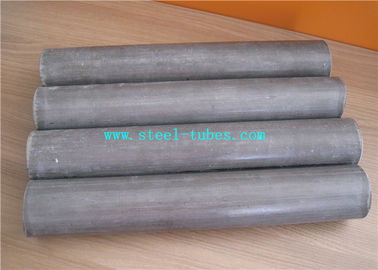

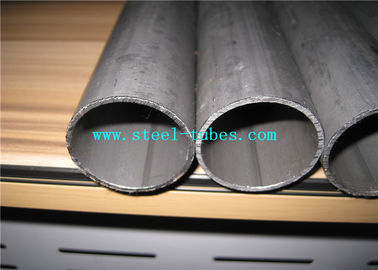

JIS G3472 STAM290GA STAM340G Otomobil için Karbon Çelik Kaynaklı Boru
Dış çap:15,0 mm ila 127,0 mm dahil
Duvar kalınlığı: 1.0mm ila 7.0mm dahil
Uygulama: Otomobilin yapısal amaçları
Grade: JIS G3472 STAM290GA, STAM 290GB, STAM 340G, STAM 390G, STAM 440G,
STAM 470G, STAM 500G, STAM 440H, STAM 470H, STAM 500H, STAM 540H
JIS G3472 ERW otomobil yapısı çelik boru Kimyasal Bileşim Tablosu:
| Çelik Sınıfı | Kimyasal bileşim% | ||||
| C | Si | Mn | P | S | |
| STAM 290GA | 0.12 maks. | 0,35 maks. | 0.60 maks. | 0.035 maks. | 0.035 maks. |
| STAM 290 GB | |||||
| STAM 340G | 0.20 maks. | 0,35 maks. | 0.60 maks. | 0.035 maks. | 0.035 maks. |
| STAM 390G | 0,25 maks. | 0,35 maks. | 0.30 ~ 0.90 | 0.035 maks. | 0.035 maks. |
| STAM 440G | 0,25 maks. | 0,35 maks. | 0.30 ~ 0.90 | 0.035 maks. | 0.035 maks. |
| STAM 440H | |||||
| STAM 470G | 0,25 maks. | 0,35 maks. | 0.30 ~ 0.90 | 0.035 maks. | 0.035 maks. |
| STAM 470H | |||||
| STAM 500G | 0.30 maks. | 0,35 maks. | 0.30 ~ 1.00 | 0.035 maks. | 0.035 maks. |
| STAM 500H | |||||
| STAM 540H | 0.30 maks. | 0,35 maks. | 0.30 ~ 1.00 | 0.035 maks. | 0.035 maks. |
JIS G3472 ERW otomobil yapısı çelik boru Mekanik Özellikler Tablosu:
| Derece | Tanımlama | Gerilme direncikgf /? | Akma dayanımı kgf /? |
Uzama(1)% No.1 test parçası No.2 Test parçası | Genişletme testi(2) |
| Genişletilmiş çan kısmının boyutu (D: borunun dış çapı) | |||||
| {N /?} | {N /?} | Boyuna yön | |||
| G Sınıfı | STAM 290GA | 30 dk. | 18 dak. | 40 dak. | 1.25 D |
| {294} dk. | {177} dak. | ||||
| STAM 290 GB | 30 dk. | 18 dak. | 35 dak. | 1.20 D | |
| {294} dk. | {177} dak. | ||||
| STAM 340G | 35 dak. | 20 Dakika. | 35 dak. | 1.20 D | |
| {343} dk. | {196} dak. | ||||
| STAM 390G | 40 dak. | 24 dak. | 30 dk. | 1.20 D | |
| {392} dk. | {235} dak. | ||||
| STAM 440G | 45 dak. | 31 dak. | 25 dak. | 1.15 D | |
| {441} dk. | {304} dak. | ||||
| STAM 470G | 48 dak. | 33 dak. | 22 dak. | 1.15 D | |
| {471} dk. | {324} dk. | ||||
| STAM 500G | 51 dak. | 36 dak. | 18 dak. | 1.15 D | |
| {500} dk. | {353} dk. | ||||
| H sınıfı | STAM 440H | 45 dak. | 36 dak. | 20 Dakika. | 1.15 D |
| {441} dk. | {353} dk. | ||||
| STAM 470H | 48 dak. | 42 dak. | 18 dak. | 1.10 D | |
| {471} dk. | {412} dak. | ||||
| STAM 500H | 51 dak. | 44 dak. | 16 dak. | 1.10 D | |
| {500} dk. | {431} dk. | ||||
| STAM 540H | 55 dak. | 49 dak. | 13 dak. | 1.05 D | |
| {539} dak. | {481} dk. |
JIS G3472 çelik boru Boyut Tablo:
| Dışında belirtildidia. | Belirtilen duvar kalınlığı(mm) | ||||||||||||||
| (mm) | 1 | 1.2 | 1.6 | 2 | 2.3 | 2.6 | 2.8 | 2.9 | 3.2 | 3.4 | 3.5 | 4 | 4.5 | 5 | 6 |
| 15.9 | - | 0.435 | 0.564 | 0.686 | - | - | - | - | - | - | - | - | - | - | - |
| 17.3 | - | - | - | 0.755 | 0.851 | - | - | - | - | - | - | - | - | - | - |
| 19.1 | 0.446 | 0.53 | 0.69 | 0.843 | 0.953 | - | - | - | - | - | - | - | - | - | - |
| 22.2 | 0.523 | 0.621 | 0.813 | 0.996 | 1.13 | - | - | - | - | - | - | - | - | - | - |
| 25.4 | - | 0.716 | 0.939 | 1.15 | - | 1.5 | - | 1.61 | - | - | - | - | - | - | - |
| 28.6 | - | 0.811 | 1.07 | 1.31 | - | 1.67 | - | - | - | - | - | - | - | - | - |
| 31.8 | 0.76 | 0.906 | 1.19 | 1.47 | 1.67 | - | - | - | 2.26 | - | - | - | - | - | - |
| 34 | - | - | 1.28 | - | 1.8 | - | - | - | 2.43 | - | - | 2.97 | - | - | - |
| 35 | - | 1 | 1.32 | 1.63 | - | - | 2.22 | 2.32 | - | - | - | - | - | - | - |
| 38.1 | 0.915 | 1.09 | 1.44 | 1.78 | 2.03 | - | - | - | - | - | - | - | - | - | - |
| 42.7 | - | 1.23 | 1.62 | 2.01 | 2.29 | 2.57 | - | - | 3.12 | - | 3.38 | - | - | 4.65 | - |
| 45 | 1.08 | 1.3 | 1.71 | 2.12 | 2.42 | 2.71 | - | 3.01 | 3.3 | - | - | - | 4.49 | 4.93 | 5.77 |
| 47.6 | - | 1.37 | 1.81 | - | 2.57 | - | - | 3.2 | - | - | - | - | - | - | - |
| 48.6 | - | 1.4 | 1.85 | 2.3 | 2.63 | - | - | 3.27 | 3.58 | - | - | - | 4.89 | 5,38 | 6.3 |
| 50.8 | - | 1.47 | 1.94 | 2.41 | 2.75 | 3.08 | 3.31 | 3.43 | - | 3.97 | 4.08 | 4.63 | - | - | 6.63 |
| 54 | - | 1.56 | 2.07 | - | 2.93 | 3.29 | 3.54 | 3.65 | - | 4.24 | 4.36 | 4.95 | - | - | - |
| 57 | - | - | 2.19 | - | 3.1 | 3.48 | 3.74 | 3.87 | 4.25 | 4.49 | 4.62 | - | - | - | - |
| 60.5 | - | - | 2.32 | - | 3.3 | 3.71 | - | 4.12 | 4.52 | - | - | 5.59 | - | - | - |
| 63.5 | - | - | 2.44 | - | - | 3.9 | - | - | - | - | - | - | - | - | - |
| 65 | - | - | 2.5 | - | - | - | - | - | 4.88 | - | 5,31 | - | - | - | - |
| 68.9 | - | - | 2.66 | - | 3.78 | - | - | - | - | - | - | - | - | - | - |
| 70 | - | - | 2.7 | - | - | - | - | - | 5.27 | - | 5,74 | - | - | - | - |
| 75 | - | - | 2.9 | - | 4.12 | 4.63 | - | 5.16 | 5,67 | - | |||||
