Boyut:: | 32-219mm * 2.8-46mm * 4000-11700mm | Çelik Sınıf:: | 10, 20, 35, 45, 10Mn2, 15Cr, 20Cr |
---|---|---|---|
Ürün adı:: | Yapısal çelik boru | Bölüm Şekli:: | Yuvarlak |
Vurgulamak: | yapısal çelik boru,Yapısal çelik kare boru |

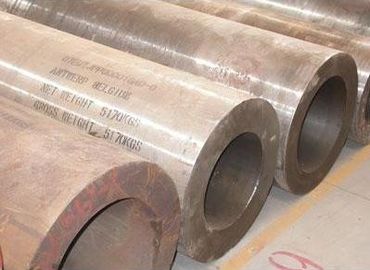

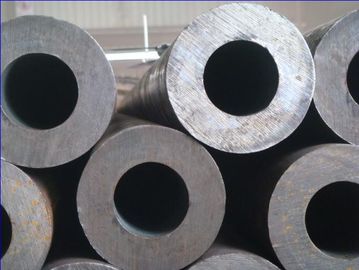

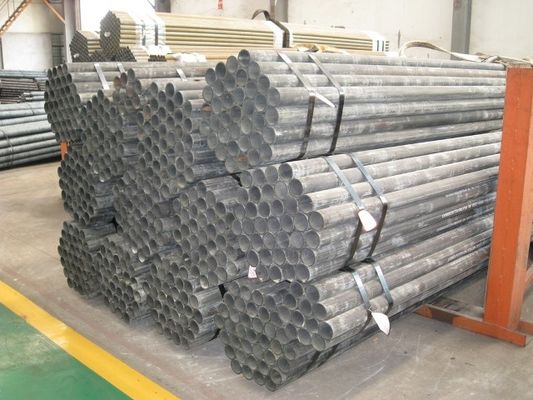

GOST 8732-78 10, 20, 35, 45, Sıcak Çekilmiş Çelik Borular, Yapısal Çelik Boru, Yapısal Çelik Boru GOST 8732-78. Dikişsiz Sıcak Çelik Borular Et Kalınlığı : 2,8 - 46 mm Toleranslar :
|
Boyutları | |||||
OD, mm | WT, mm | OD, mm | WT, mm | OD, mm | WT, mm |
32 - 33,7 | 2,8 - 4,0 | 89 - 95 | 3,5 - 24 | 146 | 5 - 38 |
38 - 42,4 | 3 - 4,5 | 102 - 108 | 4 - 28 | 152 | 5 - 40 |
45 - 54 | 3,5 - 6,0 | 114 | 4,5 - 28 | 159 | 5 - 42 |
57 - 68 | 3,5 - 14 | 121 | 5 - 30 | 168 - 194 | 6 - 45 |
70 | 3,5 - 16 | 127 | 5 - 32 | 203 - 219 | 8 - 45 |
73 - 76 | 3,5 - 20 | 133 | 5 - 35 | ||
82,5 - 83 | 3,5 - 22 | 140 | 5 - 36 |
Mekanik özellikler | |||
Çelik notu | Çekme Dayanımı, N / mm2 (dak) | Akma Dayanımı, N / mm2 (dak) | Uzama,% (min) |
10 | 353 | 216 | 24 |
20 | 412 | 245 | 21 |
35 | 510 | 294 | 17 |
45 | 588 | 323 | 14 |
10Mn2 | 421 | 265 | 21 |
20Cr | 431 | - | 16 |
40Cr | 657 | - | 9 |
30CrMnSi | 686 | - | 11 |
15CrMo | 431 | 225 | 21 |
30CrMn | 588 | 392 | 13 |
Kimyasal bileşim (%, max) | ||||||||||
Çelik notu | C | Si | Mn | Cr | Ni | Mo | S | P | Cu | N- |
10 | 0,07-0,14 | 0,17-0,37 | 0,35-0,65 | 0,15 | 0,3 | - | - | - | - | - |
20 | 0,17-0,24 | 0,17-0,37 | 0,35-0,65 | 0,25 | 0,25 | - | 0,03 | 0025 | 0,30 | 0008 |
35 | 0,32-0,40 | 0,17-0,37 | 0,50-0,80 | 0,25 | 0,30 | - | 0,04 | 0035 | 0,30 | - |
45 | 0,42-0,45 | 0,17-0,37 | 0,50-0,80 | 0,25 | - | - | - | - | - | - |
10Mn2 | 0,07-0,15 | 0,17-0,37 | 1,2-1,6 | 0,30 | 0,30 | - | 0035 | 0035 | 0,30 | - |
20Cr | 0,17-0,23 | 0,17-0,37 | 0,50-0,80 | 0,70-1,0 | 0,30 | - | 0035 | 0035 | 0,30 | - |
40Cr | 0,36-0,44 | 0,17-0,37 | 0,50-0,80 | 0,80-1,10 | 0,30 | - | 0035 | 0035 | 0,30 | - |
30CrMnSi | 0,28-0,34 | 0,90-1,20 | 0,80-1,10 | 0,80-1,10 | 0,30 | - | 0005 | 0025 | - | - |
15CrMo | 0,11-0,18 | 0,17-0,37 | 0,40-0,70 | 0,80-1,10 | 0,30 | 0,40-0,55 | 0025 | 0025 | 0,30 | - |
30CrMn | 0,26-0,33 | 0,17-0,37 | 0,40-0,70 | 0,80-1,10 | 0,30 | 0,15-0,25 | 0025 | 0025 | 0,30 | - |
