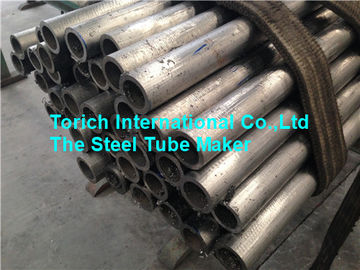

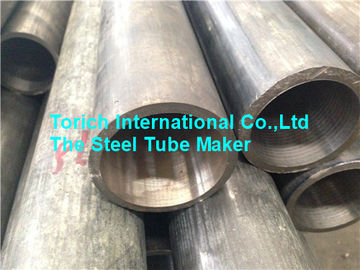

GB / T 3624 Titanyum ve Titanyum Alaşımlı Çelik Boru
Malzeme: TA1, TA2, TA3, TA8, TA8-1, TA9, TA9-1, TA10.
Malzemenin özelliği:Yüksek mukavemet, düşük yoğunluk, iyi mekanik özellik, iyi mukavemet. İyi korozyon direnci.
Titanyum ve Titanyum Alaşımlı Çelik Boru Boyut : OD 4-114mm WT0.2-4.5mm
Uygulama: Havacılık, petrokimya, gemi yapımı, otomobil, tıp. Vb.
Kimyasal bileşen:
Çelik Sınıfı | Nominal Kimyasal Bileşim | Kimyasal bileşim/% | ||||||||||||||
Ana bileşenler | Safsızlık, maks | |||||||||||||||
Ti | Al | Sn | Pzt | Pd | Ni | Si | B | Fe | C | N | H | Ö | Diğerleri | |||
Tek | Toplam | |||||||||||||||
TA1 | Sanayi Titanyum | Kalan | - | - | - | - | - | - | - | 0.20 | 0.08 | 0.03 | 0.015 | 0.18 | 0.10 | 0.40 |
TA2 | Sanayi Titanyum | Kalan | - | - | - | - | - | - | - | 0.30 | 0.08 | 0.03 | 0.015 | 0.25 | 0.10 | 0.40 |
TA3 | Sanayi Titanyum | Kalan | - | - | - | - | - | - | - | 0.30 | 0.08 | 0.05 | 0.015 | 0.35 | 0.10 | 0.40 |
TA8 | Ti-0.05Pd | Kalan | - | - | - | 0,04 ~ 0,08 | - | - | - | 0.30 | 0.08 | 0.03 | 0.015 | 0.25 | 0.10 | 0.40 |
TA8-1 | Ti-0.05Pd | Kalan | - | - | - | 0,04 ~ 0,08 | - | - | - | 0.20 | 0.08 | 0.03 | 0.015 | 0.18 | 0.10 | 0.40 |
TA9 | Ti-0.2Pd | Kalan | - | - | - | 0.12 ~ 0.25 | - | - | - | 0.30 | 0.08 | 0.03 | 0.015 | 0.25 | 0.10 | 0.40 |
TA9-1 | Ti-0.2Pd | Kalan | - | - | - | 0.12 ~ 0.25 | - | - | - | 0.20 | 0.08 | 0.03 | 0.015 | 0.18 | 0.10 | 0.40 |
TA10 | Ti-0.3Mo-0.8Ni | Kalan | - | - | 0.2 ~ 0.4 | - | 0.6 ~ 0.9 | - | - | 0.30 | 0.08 | 0.03 | 0.015 | 0.25 | 0.10 |
0.40 |
Titanyum ve Titanyum Alaşımlı Çelik Boru Boyut listesi:
derece | şart | Çap / mm | Duvar kalınlığı / mm | |||||||||||||||
0.2 | 0.3 | 0.5 | 0.6 | 0.8 | 1.0 | 1.25 | 1.5 | 2.0 | 2.5 | 3.0 | 3.5 | 4.0 | 4.5 | 5.0 | 5.5 | |||
TA1, TA2, TA8 TA8-1 TA9, TA9-1, TA10 | Tavlama (M) | 3-5 | Ö | Ö | Ö | Ö | - | - | - | - | - | - | - | - | - | - | - | - |
> 5-10 | - | Ö | Ö | Ö | Ö | Ö | Ö | - | - | - | - | - | - | - | - | - | ||
> 10-15 | - | - | Ö | Ö | Ö | Ö | Ö | Ö | Ö | - | - | - | - | - | - | - | ||
> 15-20 | - | - | - | Ö | Ö | Ö | Ö | Ö | Ö | Ö | - | - | - | - | - | - | ||
> 20-30 | - | - | - | Ö | Ö | Ö | Ö | Ö | Ö | Ö | Ö | - | - | - | - | - | ||
30-40 | - | - | - | - | - | Ö | Ö | Ö | Ö | Ö | Ö | Ö | - | - | - | - | ||
> 40-50 | - | - | - | - | - | - | Ö | Ö | Ö | Ö | Ö | Ö | Ö | - | - | - | ||
> 50-60 | - | - | - | - | - | - | - | Ö | Ö | Ö | Ö | Ö | Ö | Ö | Ö | - | ||
> 60-80 | - | - | - | - | - | - | - | Ö | Ö | Ö | Ö | Ö | Ö | Ö | Ö | Ö | ||
> 80-110 | - | - | - | - | - | - | - | - | - | Ö | Ö | Ö | Ö | Ö | Ö | Ö |
Derece | Durum | Çap / mm | Et Kalınlığı / mm | |||||||||||
0.5 | 0.6 | 0.8 | 1.0 | 1.25 | 1.5 | 2.0 | 2.5 | 3.0 | 3.5 | 4.0 | 4.5 | |||
TA3 | Tavlama (M) | > 10-15 | Ö | Ö | Ö | Ö | Ö | Ö | Ö | - | - | - | - | - |
> 15-20 | - | Ö | Ö | Ö | Ö | Ö | Ö | Ö | - | - | - | - | ||
> 20-30 | - | Ö | Ö | Ö | Ö | Ö | Ö | Ö | - | - | - | - | ||
30-40 | - | - | - | - | Ö | Ö | Ö | Ö | Ö | - | - | - | ||
> 40-50 | - | - | - | - | Ö | Ö | Ö | Ö | Ö | Ö | - | - | ||
> 50-60 | - | - | - | - | - | Ö | Ö | Ö | Ö | Ö | Ö | - | ||
> 60-80 | - | - | - | - | - | - | Ö | Ö | Ö | Ö | Ö | Ö |
Mekanik Özellikler:
Oda sıcaklığında Mekanik Porperty | ||||
Alaşım Sınıfı | şart | Oda sıcaklığında Mekanik Porperty | ||
Çekme mukavemeti / Mpa | belirtilen orantısız uzama gücü / Mpa | kırılmadan sonra yüzde uzama% | ||
TA1 | Tavlama | ≥240 | 140-310 | ≥24 |
TA2 | ≥400 | 275-450 | ≥20 | |
TA3 | ≥500 | 380-550 | ≥18 | |
TA8 | ≥400 | 275-450 | ≥20 | |
TA8-1 | ≥240 | 140-310 | ≥24 | |
TA9 | ≥400 | 275-450 | ≥20 | |
TA9-1 | ≥240 | 140-310 | ≥24 | |
TA10 | ≥460 | ≥300 | ≥18 |
Titanyum ve Titanyum Alaşımlı Çelik Boru Boyutu Toleransı:
OD ve WT için Torerance | |
OD | Hoşgörü |
3-10 | ± 0.15 |
> 10-30 | ± 0.30 |
50 30-50 | ± 0.50 |
> 50-80 | ± 0.65 |
> 80-100 | ± 0.75 |
> 100 | ± 0.85 |
Dikişsiz ve Kaynaklı Haddelenmiş Boru uzunluğu | |||
Tür | Kesintisiz | ||
OD≤15 | OD > 15 | ||
WT≤2.0 | WT > 2.0-5.5 | ||
Uzunluk | 500-4000 | 500-9000 | 500-6000 |
İlgili Standart: ASTM B337 / 338/861/862, GOST 22897-86 GB / T3624 / 3625
Referans dökümanlar:
GB / T 228 Ortam sıcaklığında Metalik Malzeme Çekme testi
GB / T 241 Metal Tüp Hidrostatik Test
GB / T 244 Metal Boru Bükme Testi
GB / T 246 Metal Boru Yassılaştırma Testi
GB / T 3620.1 Titanyum ve titanyum alaşım kaliteleri ve kimyasal bileşim
GB / T 3620.2 Titanyum ve titanyum alaşımı işleme ürünü kimyasal bileşim izin verilen sapma
GB / T 4698 Sünger titanyum, titanyum ve titanyum alaşımı kimyasal analiz yöntemi
GB / T 8180 Titanyum ve titanyum alaşımı işleme ürünü paketleme, markalama, nakliye ve depolama
