Menşe yeri: | Çin |
---|---|
Marka adı: | TORICH |
Sertifika: | ISO 9001 ISO 14001 TS 16949 EN 10204.3.1 LR KR |
Model numarası: | GB / T 13793 |
Min sipariş miktarı: | 0,5 ton |
Fiyat: | USD 500~1000 per ton |
Ambalaj bilgileri: | Ahşap kutu içinde paketler halinde |
Teslim süresi: | 35-45 gün |
Ödeme koşulları: | L / C, D / A, D / P, T / T, Western Union, MoneyGram |
Yetenek temini: | Yılda 60000 ton |
Ürün adı: | Boyuna Elektriksel Dirençli Sıcak Daldırma Galvanizli Çelik Borular | Anahtar kelime: | Boyuna Elektriksel Dirençli Sıcak Daldırma Galvanizli Çelik Borular |
---|---|---|---|
Türü: | Kaynaklı ERW | Yüzey: | Galvaniz kaplı |
Malzeme: | Q195 / Q235 / Q345 | Kullanım: | İnşaat Yapısı |
Şekil: | Yuvarlak biçimde | Uzunluğu: | 4-12m |
OD: | 5-711mm | WT: | 0.5-5.5mm |
Vurgulamak: | dikişli çelik boru,çelik boru kaynak |

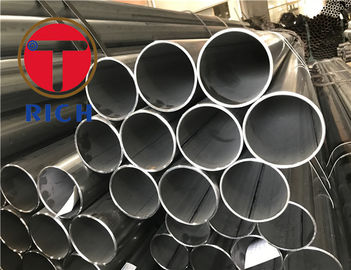

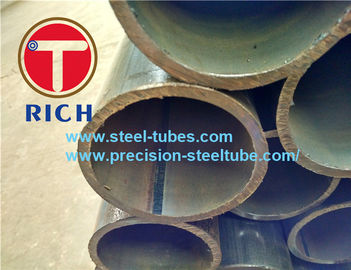

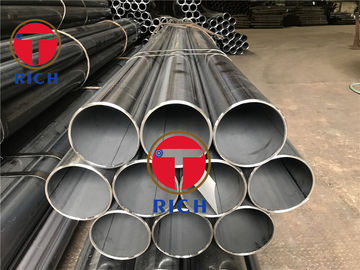

GB / T 13793 Boyuna Elektrikli Direnç Welde Boyuna Elektrikli Direnç Kaynaklı Sıcak Daldırma Galvanizli Çelik Borular
Uygulama: Mekanik, inşaat ve diğer yapısal amaçlar için uygun ve dış çapı 711 mm'den fazla olmayan düz dikiş kaynaklı çelik boru, akışkan nakliyesi için genel kaynaklı çelik boruya da uygulanabilir
Boyut : L - 4 ~ 12m OD - 5 ~ 711mm WT - 0.5 ~ 5.5mm
Sınıf: 10, 20, Q195, Q215, Q213, Q275
Üretim yöntemi : Çelik boru, yüksek frekans dirençli kaynak yöntemi ile sıcak haddelenmiş çelik şerit veya soğuk haddelenmiş çelik şeritten yapılmalıdır.
Teslim Durumu : Çelik boru kaynak veya ısıl işlem durumu teslimi olmalıdır
Yüzey Kalitesi : Çelik borunun iç ve dış yüzeylerinde çatlak, kabuk, kıvrım, delaminasyon, tur ve yanma olmamalıdır. Negatif duvar kalınlığı sapmasından daha fazla olmayan çizikler, çizikler, kaynakların yanlış hizalanması, yanıklar, oksit ölçekleri ve dış çapak giderme izlerine izin verir
Dış Çap Birim Toleransı : mm
Dış Çap (D) | Genel Değerlendirme (PD.A) a | Daha Yüksek Hassasiyet (PD.B) | Yüksek Hassasiyet (PD.C) |
5-20 | 0.30 ± | 0.15 ± | 0.05 ± |
> 20-35 | 0.40 ± | 0.20 ± | 0.10 ± |
> 35-50 | 0.50 ± | 0.25 ± | 0.15 ± |
> 50-80 | ±% 1 D | 0.35 ± | 0.25 ± |
> 80-114,3 | 0.60 ± | 0.40 ± | |
> 114,3-168,3 | 0.70 ± | 0.50 ± | |
> 168,3-219,1 | 0.80 ± | 0.60 ± | |
> 219,1-711 | % 0.75 D ± | % 0.5 D ± | |
a Bantlı konveyör rulo çelik boru için geçerli değildir |
Et Kalınlığı Birimi Toleransı : mm
Et Kalınlığı (t) | Genel Değerlendirme (PD.A) a | Daha Yüksek Hassasiyet (PD.B) | Yüksek Hassasiyet (PD.C) | Düzgün olmayan Duvar Kalınlığı b |
0,50-0,70 | 0.10 ± | 0.04 ± | 0.03 ± | ≤7.5% t |
> 0,70-1,0 | 0.05 ± | 0.04 ± | ||
> 1,0-1,5 | 0.06 ± | 0.05 ± | ||
> 1,5-2,5 | ±% 10 t | 0.12 ± | 0.06 ± | |
> 2,5-3,5 | 0.16 ± | 0.10 ± | ||
> 3,5-4,5 | 0.22 ± | 0.18 ± | ||
> 4,5-5,5 | 0.26 ± | 0.21 ± | ||
> 5.5 | 7.5% t ± | 5.0% t ± | ||
a Bantlı konveyör rulo çelik boru için geçerli değildir b Genel Precesion çelik boru için geçerli değildir. Düzgün olmayan Duvar Kalınlığı aynı kesitte ölçülen duvar kalınlığının maksimum ve minimum değerleri arasındaki farkı ifade eder. |
Galvanizli çelik boruların ağırlık katsayısı
Duvar kalınlığı t / mm | 1.2 | 1.4 | 1.5 | 1.6 | 1.8 | 2.0 | 2.2 | 2.5 | 2.8 | 3.0 | 3.2 | 3.5 | |
Katsayısı c | bir | 1,106 | 1,091 | 1,085 | 1,080 | 1,071 | 1,064 | 1,058 | 1,051 | 1,045 | 1,042 | 1,040 | 1,036 |
Katsayısı c | B | 1,085 | 1,073 | 1,068 | 1,064 | 1,057 | 1,051 | 1,046 | 1,041 | 1,036 | 1,034 | 1,032 | 1,029 |
Katsayısı c | C | 1,064 | 1,055 | 1,051 | 1,048 | 1,042 | 1,038 | 1,035 | 1,031 | 1,027 | 1,025 | 1,022 | 1,020 |
Duvar kalınlığı t / mm | 3.8 | 4.0 | 4.2 | 4.5 | 4.8 | 5.0 | 5.4 | 5.6 | 6 | 6.5 | 7 | 8 | |
Katsayısı c | bir | 1,034 | 1,032 | 1,030 | 1,028 | 1,027 | 1,025 | 1,024 | 1,023 | 1,021 | 1,020 | 1,018 | 1,016 |
Katsayısı c | B | 1,027 | 1,025 | 1,024 | 1,023 | 1,021 | 1,020 | 1,019 | 1,018 | 1,017 | 1,016 | 1,015 | 1.013 |
Katsayısı c | C | 1,020 | 1,019 | 1,018 | 1,017 | 1,016 | 1,015 | 1,014 | 1,014 | 1.013 | 1.012 | 1.011 | 1.010 |
Duvar kalınlığı t / mm | 9.0 | 10.0 | 11.0 | 12.0 | 12.7 | 13.0 | 14.2 | 16.0 | 17.5 | 20.0 | |||
Katsayısı c | bir | 1,014 | 1.013 | 1.012 | 1.011 | 1.010 | 1.010 | 1,009 | 1,008 | 1,007 | 1,006 | ||
Katsayısı c | B | 1.011 | 1.010 | 1,009 | 1,008 | 1,008 | 1,008 | 1,007 | 1,006 | 1,006 | 1,005 | ||
Katsayısı c | C | 1,008 | 1,008 | 1,007 | 1,006 | 1,006 | 1,006 | 1,005 | 1,005 | 1,004 | 1,004 |
