| Menşe yeri: | Çin |
|---|---|
| Marka adı: | TORICH |
| Sertifika: | ISO 9001-2008 ISO 14001 EN 10204.3.1 LR KR |
| Model numarası: | SAE J526 |
| Min sipariş miktarı: | 5 ton |
| Fiyat: | 600-1200USD/TON |
| Ambalaj bilgileri: | yağ paslanmaya karşı koruması Altıgen demetlerde veya istek üzerine |
| Teslim süresi: | 5-8weeks |
| Yetenek temini: | Yıl 60000tons |
| Çelik sınıf: | E155 E195 E235 E275 E335 | Şekil: | Yuvarlak |
|---|---|---|---|
| Diemension: | 6-350mm * 1-35mm * max12000mm | Uygulamalar: | Oto Sanayi / makine kullanım/petrol silindir tüp/motosiklet amortisör |
| Üretim yöntemi: | Kaynaklı + Soğuk Çekilmiş | Teslimat Durumu: | Cc + Lc + SR + reklam + N(NBK) |
| Not: | Özel çelik kalite müşteri isteğine göre, aynı zamanda mevcut | ||
| Vurgulamak: | çelik boru kaynak,Elektrik direnç kaynaklı çelik boru |
||

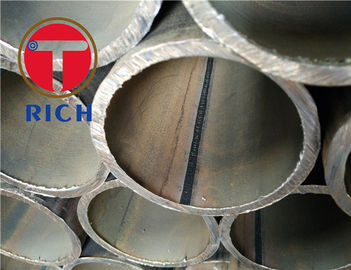

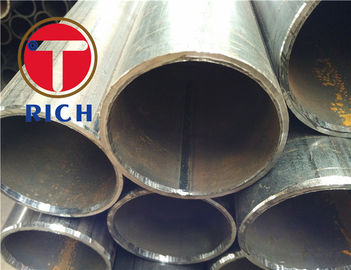

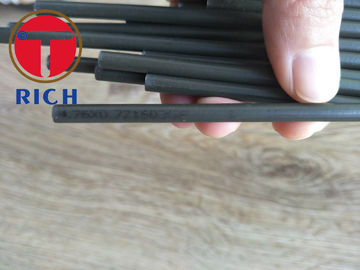

SAE J526 Oto Soğutma için Hidrolik Kaynaklı Düşük Karbonlu Çelik Boru, Hidrolik
Uygulama : genel olarak otomotiv, soğutma, hidrolik ve bükülme, alevlenme, boncuklama, biçimlendirme ve sert lehimleme için uygun kalitede tüp gerektiren diğer benzer uygulamaları amaçlayan kaynaklı tek cidarlı düşük karbonlu çelik boruları kapsar.
boyut : uzunluk - 2 ~ 12m WT - 2 ~ 4.5mm OD - 16 ~ 50mm
İmalat : Boru, boru biçiminde tek bir çelik şeritten yapılmalı, kenarları birleştirilerek uygun bir kaynak işlemi ile kapatılmalıdır. Kaynak işleminden sonra, pürüzsüz yuvarlak bir yüzey sağlamak için boncuk teoutürden çıkarılmalı ve boru, bu belgenin tüm gereksinimlerini karşılayacak şekilde bitmiş ürün üretecek şekilde işlenmelidir. Tipik olarak, bu tip bir boru hem sargılı hem de düz halde temin edilebilir. Doğruluk gereklilikleri, tedarikçi ve alıcı arasında anlaşılmalıdır.
Muayene malzemeleri:
kimyasal bileşim
Çekme testi
Ultrasonik muayene
Eddy akımı hata tespiti
Bükme testi
Düzleştirme testi
İzin Verilen Dış Çap ve Et Kalınlığı Toleransı (mm)
| Çelik boru tipi | Çelik boru boyut | İzin verilen tolerans | ||
| Ortalama sınıf | Yüksek sınıf | |||
Sıcak-haddelenmiş (kalıptan çekilmiş ve genişletilmiş) tüp | Dış çap D | Herşey | ±% 1 (Min + / -. 0.50) | - |
| duvar kalınlığı | Herşey | % 12.5 - / +% 15 (Dak. + 4.5 / -4.0) | - | |
| Soğuk çekilmiş (soğuk çekilmiş) tüp | Dış çap D | 6 ~ 10 | 0.2 ± | 0.15 ± |
| > 10 ~ 30 | 0.40 ± | 0.20 ± | ||
| > 30 ~ 50 | 0.45 ± | 0.30 ± | ||
| > 50 | ±% 1 | 0.8 ±% | ||
| duvar kalınlığı | <1 | 0.15 ± | 0.12 ± | |
| > 1 ~ 3 | +% 15 % 10 | +% 12.5 % 10 | ||
| > 3 | +% 12.5 % 10 | 10 ±% | ||
| Not: Dış çapı> 35 mm olan sıcak genleşmiş borular için, duvar kalınlığının izin verilen toleransı ±% 18'dir. | ||||
Çelik Boruların Boyuna Mekanik Özellikleri
| YOK HAYIR. | Çelik notu | Çekme Dayanımı (Mpa) | Akma noktası (Mpa) | Kopma sonrası uzama (%) | |
| s <16 | s> 16 | ||||
| Daha az olmayan | |||||
| 1 | 10 | 335 ~ 475 | 205 | 195 | 24 |
| 2 | 20 | 410 ~ 550 | 245 | 235 | 20 |
| 3 | Q295 | 430 ~ 610 | 295 | 285 | 22 |
| 4 | Q345 | 490 ~ 665 | 325 | 315 | 21 |
Rekabet avantajı:
Bao Steel'den gelen iyi bir hammadde kaynağı.
PO ve sözleşmeye göre hızlı teslimat süresi.
Tam olarak standart ve müşteri isteğine göre üretin.
Müşteri hizmetleri için deneyimli ihracat ekibi, 24 saat içinde hızlı cevap.
Üretim sitesi:
Test yöntemleri:
Çekme testi
Düzleştirme testi
Sürüklenme genleşme testi
Boyutlu muayene
Pürüzlülük ölçümü
Görsel inceleme
Tahribatsız muayene
a. Boyuna kusurlar için test
- Girdap akımı testi - EN10246-3, seviye E3
- ultrasonik test - EN10246-7, seviye U3
b. Sızdırmazlık
- Sızdırmazlık kontrolü için tahribatsız muayene EN10246-1 uyarınca yapılmalıdır.
EN10305 "Hassas uygulamalar için çelik borular - Teknik teslim şartları" genel başlığı altında aşağıdaki Parçalardan oluşur
Bölüm 1: Dikişsiz Soğuk Çekilmiş Borular
Bölüm 2: Kaynaklı Soğuk Çekilmiş Borular
Bölüm 3: Soğuk Kaynaklı Kaynaklı Borular
Bölüm 4: Hidrolik ve Pnömatik Güç Sistemleri İçin Dikişsiz Soğuk Çekilmiş Borular
Bölüm 5: Kaynaklı ve Soğuk Boyutlu Kare ve Dikdörtgen Borular
Bölüm 6: Hidrolik ve Pnömatik Güç Sistemleri İçin Kaynaklı Soğuk Çekilmiş Borular
Normatif referanslar:
EN10002-1, Metalik malzemeler - Çekme Testi - Bölüm 1: Ortam sıcaklığında test yöntemi
EN10020, Çelik sınıflarının tanımı ve sınıflandırılması
EN10021, Çelik ve demir ürünler için genel teknik teslim şartları
EN10027-1, Çelik tasarım sistemleri - Bölüm 1: Çelik isimler, ana semboller
EN10027-2, Çelik tasarım sistemleri - Bölüm 2: Sayısal sistemler
EN10052, Demir ürünlerinde ısıl işlem terimlerinin kelimeleri.
EN10204, Metalik ürünler - Muayene evrakı türleri
EN10233, Metalik malzemeler - Tüp - Düzleştirme Testi
EN10234, Metalik malzemeler - Tüp - Sürüklenme genleşme testi
EN10246-1, Çelik boruların tahribatsız muayenesi - Bölüm 1: Hidrolik sızdırmazlık kontrolü için dikişsiz ve kaynaklı (tozaltı kaynaklı) kaynaklı ferromanyetik çelik tüplerin otomatik elektromanyetik testi
EN10246-3, Çelik boruların tahribatsız muayenesi - Bölüm 3: Kusurların tespiti için dikişsiz ve kaynaklı (batık ark kaynağı) çelik boruların otomatik girdap akımı testi
EN10246-5, Çelik boruların tahribatsız muayenesi - Bölüm 5: Uzunlamasına kusurların tespiti için dikişsiz ve kaynaklı (batık ark kaynaklı kaynaklı ferromanyetik çelik borular hariç)
EN10246-7, Çelik boruların tahribatsız muayenesi - Seviye 1 ve 2 tahribatsız muayene personelinin yeterliliği ve yeterliliği.
EN ISO377, Çelik ve Çelik ürünleri - Mekanik test için numunelerin ve test parçalarının yeri ve hazırlanması (ISO 377: 1997)
EN ISO 2566-1, Çelik - Uzama değerlerinin dönüştürülmesi - Bölüm 1: Karbon ve Düşük alaşımlı çelikler (EN102566-1: 1984)
EN 10168, Demir ve çelik ürünleri - Muayene belgeleri - Liste bilgileri ve tanımları
ENV10220, Dikişsiz ve kaynaklı çelik borular - Birim uzunluk başına boyutlar ve kütleler
EN10266, Çelik Borular, bağlantı parçaları ve yapısal boşluklu bölümler - Ürün standartlarında kullanılacak tanımlar ve semboller
EN ISO 4287, Geometrik ürün özellikleri (GPS) - Yüzey Dokusu: Profil yöntemi - Terimler, tanım ve yüzey dokusu parametreleri (ISO 4287: 1997)
