| Menşe yeri: | Zhejiang Çin |
|---|---|
| Marka adı: | TORICH |
| Sertifika: | ISO 9001 ISO 14001 TS 16949 |
| Model numarası: | EN10305-2 |
| Min sipariş miktarı: | 2 ton |
| Fiyat: | USD 800-1100/Ton |
| Ambalaj bilgileri: | Ahşap kutuya altıgen demetler veya denize uygun diğer şekillerde paketleme. |
| Teslim süresi: | 25-45 gün |
| Ödeme koşulları: | L / C, D / A, D / P, T / T, Western Union, MoneyGram |
| Yetenek temini: | 60000 Ton / Yıl |
| Ürün adı:: | EN10305-2 Motosiklet Şok Emiciler için Kaynaklı Hassas Soğuk Çekilmiş DOM Çelik Boru | Malzeme:: | E155 E195 E235 E275 E355 |
|---|---|---|---|
| yüzey:: | Pas önleyici yağ ile | Kullanım yerleri:: | Otomatik Amortisör İç Silindir, Teleskopik Silindirler |
| şekil:: | Yuvarlak | OD:: | 50-350mm |
| WT:: | 0,5-35 mm | uzunluğu:: | 0.1-12.5m |
| Toleransı:: | Aşağıdaki tablolara veya müşterilerin isteğine göre. | Özel:: | Genel Uzunluk: 4-12.5m |
| Vurgulamak: | dikişli çelik boru,Elektrik direnç kaynaklı çelik boru |
||

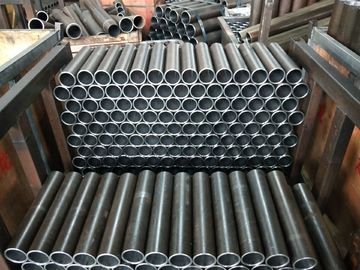

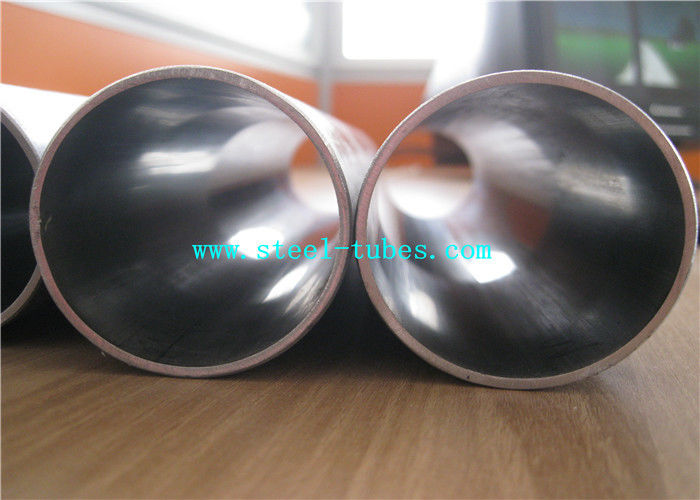

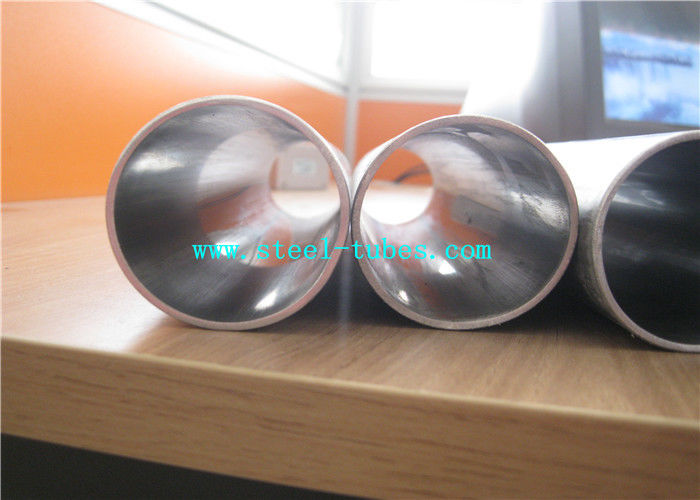

EN10305-2 Motosiklet Şok Emicileri için DOM Borusu
EN10305-2 Kaynaklı Hassas Soğuk Çekilmiş Çelik Borular

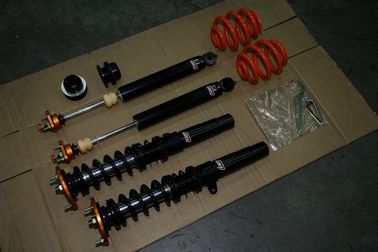

Uygulamalar: Otomobil endüstrisi için / makine kullanımı / Yağ Silindiri Borusu / Motosiklet amortisörü
Otomatik amortisör iç silindiri / Teleskopik Silindirler
Boyut aralığı: OD: 6-350mm WT: 1-35mm L: max12000mm

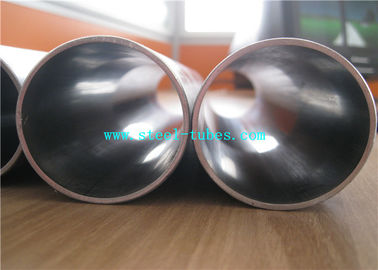

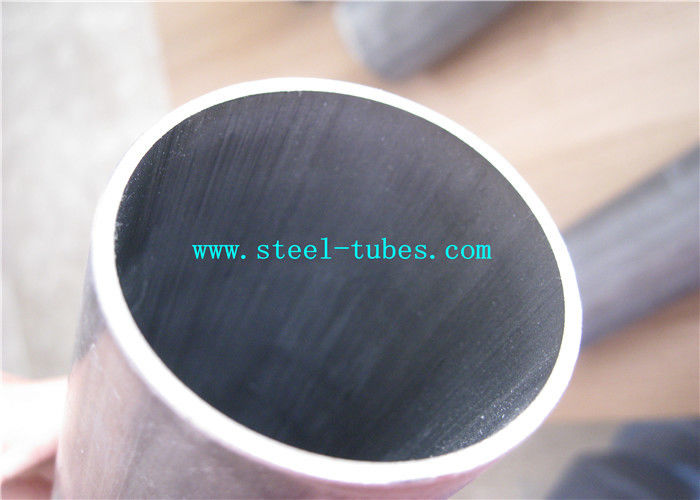

Karakteristik: Düzgün ID toleransı ve pürüzlülüğü ile yüksek hassasiyet
Çelik Sınıfı ve Kimyasal Bileşimleri
| Çelik notu | C | Si | Mn | P | S | |
| Çelik adı | Çelik numarası | maksimum | maksimum | maksimum | maksimum | maksimum |
| E155 | 1,0033 | 0.11 | 0.35 | 0.70 | 0.025 | 0.025 |
| E195 | 1,0034 | 0.15 | 0.35 | 0.70 | 0.025 | 0.025 |
| E235 | 1,0308 | 0.17 | 0.35 | 1.20 | 0.025 | 0.025 |
| E275 | 1,0225 | 0.21 | 0.35 | 1.40 | 0.025 | 0.025 |
| E355 | 1,0580 | 0.22 | 0.35 | 1.60 | 0.025 | 0.025 |
| Oda sıcaklığında mekanik özellikler | |||||||||||||
| Çelik notu | Teslimat koşulu için minimum değerler b | ||||||||||||
| Çelik adı | (+ Cc) | (+ LCC) | (+ SR) | (+ Reklam) | (+ H) | ||||||||
| Rm Mpa | % | Rm Mpa | % | Rm Mpa | ReH Mpa | % | Rm Mpa | % | Rm Mpa | ReHe Mpa | % | ||
| E155 | 1,0033 | 400 | 6 | 350 | 10 | 350 | 245 | 18 | 260 | 28 | 270-410 | 155 | 28 |
| E195 | 1,0034 | 420 | 6 | 370 | 10 | 370 | 260 | 18 | 290 | 28 | 300-440 | 195 | 28 |
| E235 | 1,0308 | 490 | 6 | 440 | 10 | 440 | 325 | 14 | 315 | 25 | 340-480 | 235 | 25 |
| E275 | 1,0225 | 560 | 5 | 510 | 8 | 510 | 375 | 12 | 390 | 21 | 410-550 | 275 | 21 |
| E355 | 1,0580 | 640 | 4 | 590 | 6 | 590 | 435 | 10 | 450 | 22 | 490-630 | 355 | 22 |
aRm: çekme dayanımı; ReH: yüksek akma dayanımı; A: kırılma sonrası uzama
b 1Mpa = 1N / mm2
c Terbiye geçişindeki soğuk iş derecesine bağlı olarak akma dayanımı gerilme dayanımı kadar yüksek olabilir.
Hesaplama amacıyla aşağıdaki ilişkiler önerilir:
teslimat koşulu için + C: ReH ≥0,8 Rm
teslimat koşulu için + LC: ReH ≥0,7 Rm
d Hesaplama amacıyla aşağıdaki ilişki önerilmektedir: ReH≥0.5Rm
e Dış çapı ≤30mm ve et kalınlığı ≤3mm olan tüpler için ReH minimum değerleri, bu Tablodaki değerlerden 10Mpa daha düşüktür.
Not: Müşteri isteğine göre özel çelik kalitesi de mevcuttur.
Uygulama için:
1 ~ Gelen Hammadde Kontrolü
Çelik derecesinin karışmasını önlemek için 2 ~ Hammadde Ayrımı
3 ~ Soğuk Çekme için Isıtma ve Çekiç Ucu
4 ~ Soğuk Çekme ve Soğuk Haddeleme, hat muayenesinde
5 ~ Isıl İşlem, + A, + SRA, + LC, + N, Q + T
6 ~ Doğrultma Kesimi belirtilen uzunlukta Sona Erdi Ölçüm Muayene
7 ~ Çekme Dayanımı, Akma Dayanımı, Uzama, Sertlik, Darbe, Mictrostruture vb.
8 ~ Paketleme ve Stoklama.
Çelik borularımızın% 100'ü boyutsal olarak kontrol edildi
Çelik tüplerimizin% 100'ü, mükemmel yüzey durumuna sahip olmalarını ve yüzey kusurları olmamasını sağlamak için görsel olarak kontrol edilir.
Boyuna ve enine kusurları ortadan kaldırmak için% 100 girdap akımı ve ultrosonik test.
EN10305-2 Mekanik / Otomotiv Uygulamaları İçin Hassas Soğuk Çekilmiş Çelik Borular ile Kaynaklı Çelik Borular
EN10305-2 Kaynaklı Hassas Soğuk Çekilmiş Çelik Borular
Uygulamalar: Otomobil endüstrisi için / Makine kullanımı / Yağ Silindiri Borusu / Motorcyle Amortisör, iç silindir / Teleskopik Silindirler
Hızlı Detay:
Boyut Aralığı: OD: 6-350mm WT: 1-35mm L: max12000mm
Çelik Sınıfı: E195, E237, E275, E355,
Açıklama:
ERW + DOM
Borular, elektrik kaynaklı ön borulardan soğuk çekme veya başka uygun işlemlerle üretilir.
Borular, ön boruyu oluşturmadan önce yassı haddelenmiş şeritlerin uzunluklarını birleştirmek için kullanılan kaynakları içermez
Açıklama:
Sıcak veya soğuk haddelenmiş çelikten yapılmış mekanik boru.
Mekanik boru olarak kullanmak için elektrik direnç kaynaklı düşük karbonlu çelik boruları kapsar
Avantajı:
İyi eşmerkezlilik, kesintisiz daha iyi fiyat.
Çelik Sınıfı ve Kimyasal Bileşimleri
| Çelik notu | C | Si | Mn | P | S | |
| Çelik adı | Çelik numarası | maksimum | maksimum | maksimum | maksimum | maksimum |
| E155 | 1,0033 | 0.11 | 0.35 | 0.70 | 0.025 | 0.025 |
| E195 | 1,0034 | 0.15 | 0.35 | 0.70 | 0.025 | 0.025 |
| E235 | 1,0308 | 0.17 | 0.35 | 1.20 | 0.025 | 0.025 |
| E275 | 1,0225 | 0.21 | 0.35 | 1.40 | 0.025 | 0.025 |
| E355 | 1,0580 | 0.22 | 0.35 | 1.60 | 0.025 | 0.025 |
| Oda sıcaklığında mekanik özellikler | |||||||||||||
| Çelik notu | Teslimat koşulu ab için minimum değerler | ||||||||||||
| Çelik adı | (+ Cc) | (+ LCC) | (+ SR) | (+ Reklam) | (+ H) | ||||||||
rm mpa | % | rm mpa | % | rm mpa | ReH mpa | % | rm mpa | % | rm mpa | Rehe mpa | % | ||
| E155 | 1,0033 | 400 | 6 | 350 | 10 | 350 | 245 | 18 | 260 | 28 | 270-410 | 155 | 28 |
| E195 | 1,0034 | 420 | 6 | 370 | 10 | 370 | 260 | 18 | 290 | 28 | 300-440 | 195 | 28 |
| E235 | 1,0308 | 490 | 6 | 440 | 10 | 440 | 325 | 14 | 315 | 25 | 340-480 | 235 | 25 |
| E275 | 1,0225 | 560 | 5 | 510 | 8 | 510 | 375 | 12 | 390 | 21 | 410-550 | 275 | 21 |
| E355 | 1,0580 | 640 | 4 | 590 | 6 | 590 | 435 | 10 | 450 | 22 | 490-630 | 355 | 22 |
aRm: çekme dayanımı; ReH: yüksek akma dayanımı; A: kırılma sonrası uzama
b 1Mpa = 1N / mm2
c Terbiye geçişindeki soğuk iş derecesine bağlı olarak akma dayanımı gerilme dayanımı kadar yüksek olabilir.
Hesaplama amacıyla aşağıdaki ilişkiler önerilir:
teslimat koşulu için + C: ReH ≥0,8 Rm
teslimat koşulu için + LC: ReH ≥0,7 Rm
d Hesaplama amacıyla aşağıdaki ilişki önerilmektedir: ReH≥0.5Rm
e Dış çapı ≤30mm ve et kalınlığı ≤3mm olan borular için ReH minimum değerleri bu Tabloda verilen değerlerden 10Mpa daha düşüktür.
Not: Müşteri isteğine göre özel çelik kalitesi de mevcuttur.
Uygulamalar:
Otomobil endüstrisi / Makine kullanımı / Yağ Silindiri Borusu / Motosiklet Amortisörü
iç silindir / Teleskopik Silindirler
Rekabet avantajı:
Bao Steel'den gelen iyi bir hammadde kaynağı.
PO ve sözleşmeye göre hızlı teslimat süresi.
Tam olarak standart ve müşteri isteğine göre üretin.
Müşteri hizmetleri için deneyimli ihracat ekibi, 24 saat içinde hızlı cevap.

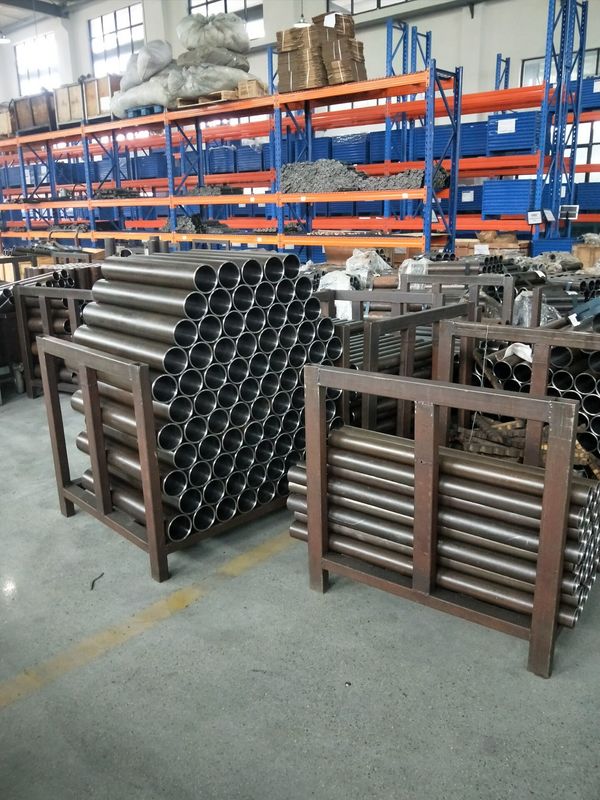

Üretim sitesi:
Test yöntemleri:
Çekme testi
Düzleştirme testi
Sürüklenme genleşme testi
Boyutlu muayene
Pürüzlülük ölçümü
Görsel inceleme
Tahribatsız muayene
a. Boyuna kusurlar için test
- Girdap akımı testi - EN10246-3, seviye E3
- ultrasonik test - EN10246-7, seviye U3
b. Sızdırmazlık
- Sızdırmazlık kontrolü için tahribatsız muayene EN10246-1 uyarınca yapılmalıdır.
EN10305 "Hassas uygulamalar için çelik borular - Teknik teslim şartları" genel başlığı altında aşağıdaki Parçalardan oluşur
Bölüm 1: Dikişsiz Soğuk Çekilmiş Borular
Bölüm 2: Kaynaklı Soğuk Çekilmiş Borular
Bölüm 3: Soğuk Kaynaklı Kaynaklı Borular
Bölüm 4: Hidrolik ve Pnömatik Güç Sistemleri İçin Dikişsiz Soğuk Çekilmiş Borular
Bölüm 5: Kaynaklı ve Soğuk Boyutlu Kare ve Dikdörtgen Borular
Bölüm 6: Hidrolik ve Pnömatik Güç Sistemleri İçin Kaynaklı Soğuk Çekilmiş Borular
Normatif referanslar:
EN10002-1, Metalik malzemeler - Çekme Testi - Bölüm 1: Ortam sıcaklığında test yöntemi
EN10020, Çelik sınıflarının tanımı ve sınıflandırılması
EN10021, Çelik ve demir ürünler için genel teknik teslim şartları
EN10027-1, Çelik tasarım sistemleri - Bölüm 1: Çelik isimler, ana semboller
EN10027-2, Çelik tasarım sistemleri - Bölüm 2: Sayısal sistemler
EN10052, Demir ürünlerinde ısıl işlem terimlerinin kelimeleri.
EN10204, Metalik ürünler - Muayene evrakı türleri
EN10233, Metalik malzemeler - Tüp - Düzleştirme Testi
EN10234, Metalik malzemeler - Tüp - Sürüklenme genleşme testi
EN10246-1, Çelik boruların tahribatsız muayenesi - Bölüm 1: Hidrolik sızdırmazlık kontrolü için dikişsiz ve kaynaklı (tozaltı kaynaklı) kaynaklı ferromanyetik çelik tüplerin otomatik elektromanyetik testi
EN10246-3, Çelik boruların tahribatsız muayenesi - Bölüm 3: Kusurların tespiti için dikişsiz ve kaynaklı (batık ark kaynağı) çelik boruların otomatik girdap akımı testi
EN10246-5, Çelik boruların tahribatsız muayenesi - Bölüm 5: Uzunlamasına kusurların tespiti için dikişsiz ve kaynaklı (batık ark kaynaklı kaynaklı ferromanyetik çelik borular hariç)
EN10246-7, Çelik boruların tahribatsız muayenesi - Seviye 1 ve 2 tahribatsız muayene personelinin yeterliliği ve yeterliliği.
EN ISO377, Çelik ve Çelik ürünleri - Mekanik test için numunelerin ve test parçalarının yeri ve hazırlanması (ISO 377: 1997)
EN ISO 2566-1, Çelik - Uzama değerlerinin dönüştürülmesi - Bölüm 1: Karbon ve Düşük alaşımlı çelikler (EN102566-1: 1984)
EN 10168, Demir ve çelik ürünleri - Muayene belgeleri - Liste bilgileri ve tanımları
ENV10220, Dikişsiz ve kaynaklı çelik borular - Birim uzunluk başına boyutlar ve kütleler
EN10266, Çelik Borular, bağlantı parçaları ve yapısal boşluklu bölümler - Ürün standartlarında kullanılacak tanımlar ve semboller
EN ISO 4287, Geometrik ürün özellikleri (GPS) - Yüzey Dokusu: Profil yöntemi - Terimler, tanım ve yüzey dokusu parametreleri (ISO 4287: 1997)
