Yüksek hassasiyetli soğuk çekilmiş DOM kaynaklı tüp, iyi mekanik özelliklere ve kontrol edilen OD/ID doğruluğuna sahiptir

Yüksek hassasiyetli soğuk çekilmiş DOM kaynaklı tüp, iyi mekanik özelliklere ve kontrol edilen OD/ID doğruluğuna sahiptir

Adedi: 5 ton
Fiyat: 800-1200USD/ton
Standart Paketleme: Demetler halinde veya ahşap kutularda.
Teslimat Süresi: Ürünlerde 20-30 gün
ödeme yöntemi: L/C, T/T, D/A, D/P, T/T, Western Union,
Tedarik Kapasitesi: Yılda 60000tons
Ayrıntılı Bilgiler
Menşe yeri
Çin
Marka adı
Torich
Sertifika
ISO 9001 ISO14001 TS16949
Model numarası
DOM
Malzeme:
ERW ve soğuk çekilmiş DOM boru üretimi için düşük karbonlu ve orta karbonlu alaşımsız çelik
Standartlar:
ASTM A513/A513M Tip 5, EN 10305-2, SAE J525, JIS G 3445, GOST 10707, GB/T 24187, GB/T 13793 anlaşmay
notlar:
EN E155, E195, E235, E275, E355; Siparişe göre ASTM/SAE karbon çeliği kaliteleri
Dış Çap:
5,0–200 mm; EN 10305-2 hassas sertifikalı aralık normalde D ≤ 150 mm'ye kadar geçerlidir
Duvar Kalınlığı:
0,5–20 mm; TR tercih edilen hassas tabla normalde 0,5–10 mm'yi kapsar ve anlaşmaya göre daha ağı
Uzunluk:
1–12 m, sabit uzunluk veya rastgele uzunluk; boy kesme hizmeti mevcuttur
Tolerans Aralığı:
Tipik dış çap toleransı: çapa bağlı olarak ±0,08 ila ±0,80 mm; duvar toleransı: ±%7,5 veya ±0,10 mm,
Isıl İşlem:
+C soğuk çekilmiş/sert, +LC yumuşak soğuk çekilmiş, +SR gerilimi giderilmiş, +A tavlanmış, +N normal
Vurgulamak:

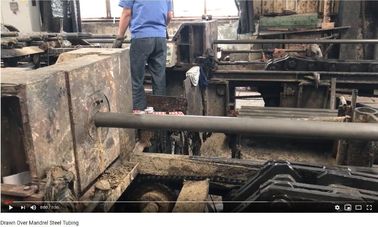

Mandrel üzerinde çizilmiş çelik boru

,

DOM Metal boru

Ürün Tanımı
Yüksek hassasiyetli soğuk çekilmiş DOM kaynaklı borular, iyi mekanik özelliklere sahiptir
High Precision Cold Drawn DOM Welded Tubes

Yüksek hassasiyetli soğuk çekilmiş DOM kaynaklı borular, OD / ID doğruluğunu, duvar birliğini, konsantrisitesini, yüzey finişini artırmak için bir mandrel üzerinde soğuk çekerek işlenen ERW karbon çelik mekanik borulardır.ve mekanik kararlılıkNormal ERW borularının işleme, baskı montajı, rulman desteği veya kontrol edilen montaj boşluğu için yeterince hassas olmadığı durumlarda uygundurlar.DOM mekanik boruları için önerilen temel ASTM A513/A513M Tip 5 veya kaynaklı soğuk çekilmiş hassas borular için EN 10305-2.

Özellikler
Ürün Standart tedarik açıklaması
Malzeme ERW ve soğuk çekilmiş DOM boru üretimi için düşük karbonlu ve orta karbonlu alakasız çelik
Standartlar ASTM A513/A513M Tip 5, EN 10305-2, SAE J525, JIS G 3445, GOST 10707, GB/T 24187, GB/T 13793 anlaşma yoluyla
Sınıflar EN E155, E195, E235, E275, E355; ASTM/SAE karbon çelik sınıfları sırayla
Dış çapı 5.0-200 mm; EN 10305-2 doğruluk sertifikalı aralığı normalde D ≤ 150 mm'ye kadar geçerlidir.
Duvar kalınlığı 0.5-20 mm; EN tercih edilen hassasiyet tablosu normalde 0.5-10 mm kapsar, anlaşma ile daha ağır duvarla
Uzunluk 1-12 m, sabit uzunlukta veya rastgele uzunlukta; uzunluğa kesim hizmeti mevcuttur
Tolerans aralığı Tipik OD toleransı: çapına bağlı olarak ±0,08 ila ±0,80 mm; duvar toleransı: ±7,5% veya ±0,10 mm, hangisi daha büyükse; anlaşma ile azaltılmış tolerans
Düzlük D > 15 mm ve L > 1000 mm için: ReH ≤ 500 MPa için en fazla 0,0015L; ReH > 500 MPa için en fazla 0,002L; daha sıkı düzlük belirtilmediği sürece 1 m başına en fazla 3 mm
Yüzey Durumu Yumuşak OD ve ID, parlak veya yağlanmış yüzey; EN 10305-2 referans kabalığı Ra ≤ 4 μm; anlaşma yoluyla daha iyi kabalık
Isı Tedavisi +C soğuk çekilmiş/sert, +LC yumuşak soğuk çekilmiş, +SR gerginliği azaltılmış, +A kızartılmış, +N normalleştirilmiş; teslimat koşulları satın alma siparişinde belirtilmelidir
Ana Özellikler
  • Kontrol edilen OD, ID ve duvar tekdüzeliği
    Çap toleransı, daha küçük hassasiyet boyutlarında ±0,08 mm'den daha büyük EN tercih edilen boyutlarda ±0,80 mm'ye kadar kontrol edilebilir. Duvar kalınlığı toleransı normalde ±7,5% veya ±0,10 mm'dir..Hem OD hem de ID belirlendiğinde, konsantrikliği iyileştirmek için eksantriklik kontrolü uygulanabilir.
  • İşleme ve montaj için sabit düzlük
    15 mm OD'den büyük ve 1000 mm'den uzun olan borular için, 500 MPa'ya kadar verim sertliği için düzlük 0,0015L'ye kontrol edilebilir.daha sıkı düzlük anlaşılmadığı sürece herhangi bir 1 m uzunluğunda en fazla 3 mm sapma ile.
  • Belirlenmiş yüzey kabalığı
    OD ve ID yüzeyleri, soğuk çekimden sonra düzdür ve EN 10305-2 referans kabalığı Ra ≤ 4 μm'dir. Tüp kaydırma, teleskopik,mühürleme, veya hassas uyumlu bileşenler.
  • Seçilebilir mekanik dayanıklılık seviyesi
    Normalize durumlarda, EN 10305-2 sınıfları, E155 için 270-410 MPa'dan E355 için 490-630 MPa'ya kadar gerilme dayanıklılığını kapsar.ve uzatma %10.
  • Kaynak dikiş kalitesi doğrulama
    Kritik kullanım için, NDT, boyutsal kusurları veya sızıntı sıklığını belirleyebilir.veya ultrasonik yöntemleri seçilen standart ve kabul seviyesine bağlı olarak kullanılabilir..
  • Pratik son hazırlık
    Tüpler, zararlı çürüklerden arınmış kare kesilmiş uçlarla temin edilir. Otomatik montaj veya işleme hatları için çürükleme, karıştırma veya özel son bitirme belirtilebilir.
Bizim Avantajlarımız
Profesyonel Kaygılar Bu Sorunu Nasıl Hallederiz?
Tüp işleme veya baskı montajından sonra kimlik doğruluğunu koruyacak mı? OD + duvar yerine OD + duvarı sadece hassas uyumlu parçalar için belirlemenizi öneririz.ve daha düşük toleranslar seri üretimden önce kabul edilebilir.
Kaynak dikiş genişleme, bükülme veya mekanik yüklenmeye dayanır mı? Kritik bileşenler için, NDT, düzleştirme, sürükleyici genişleme veya müşteri özel doğrulama testleri yoluyla kaynak alanı kalite kontrolünü uygulayabiliriz.Teslim koşulları, tüpün şekillendirilmesi gerektiğine göre seçilmelidir., işleme veya daha yüksek güç.
Sağlanan malzeme çizim ve sertifika ile uyuşacak mı? Tüpler standart, sınıf, boyut, ısı işleme ve denetim belgesi türüne göre sipariş edilebilir. İzlenebilirlik için denetim sertifikaları kimyasal bileşimi, germe sonuçlarını,Boyut kayıtları, yüzey durumu ve parti kimliği.
Uygulanabilir Standartlar
Standart Sistem İlgili Standart Kapsam Özetleri
ASTM ASTM A513/A513M Tip 5 Elektrik direnci ile kaynaklı karbon ve alaşımlı çelik mekanik borular; Tip 5, mandrel üzerinde çekilen borular anlamına gelir.
SAE SAE J525 Saldırılmış ve soğuk çekilmiş, bükme, yanma, şekillendirme ve lehimleme gerektiren basınç hatları için düşük karbonlu çelik borular
EN EN 10305-2 Sıcak çekilmiş kaynaklı hassas çelik borular, tipik olarak otomotiv, mobilya ve genel mühendislik kullanımları için
GOST GOST 10707 Çelikten, alaşımsız karbon çelikten yapılan soğuktan deforme edilmiş elektrikle kaynaklı borular
JIS JIS G 3445 Makine yapısı için karbon çelik borular
GB GB/T 24187 Soğuk çekilmiş hassas tek kaynaklı çelik borular
GB GB/T 13793 Elektrikli dirençli uzunlamalı kaynaklı çelik borular
Uygulama Alanı

Otomotiv amortisör silindir tüpü- Tüpün kontrol edilen kimlik, istikrarlı düzlük, iyi yüzey durumu ve piston hareketi ve montaj güvenilirliği için öngörülebilir mekanik performans sağlaması gerektiğinde kullanılır.

Kimyasal Kompozisyon
Sınıf Çelik No. C Max Si Max En fazla P Max S Max Al Toplam Min
E155 1.0033 0.11 0.35 0.70 0.025 0.025 0.015
E195 1.0034 0.15 0.35 0.70 0.025 0.025 0.015
E235 1.0308 0.17 0.35 1.20 0.025 0.025 0.015
E275 1.0225 0.21 0.35 1.40 0.025 0.025 0.015
E355 1.0580 0.22 0.55 1.60 0.025 0.025 0.020
Mekanik Özellikler
Sınıf Çelik No. +SR Rm Min MPa +SR ReH Min MPa +SR A Min % +N Rm MPa +N ReH Min MPa +N A Min %
E155 1.0033 350 245 18 270-410 155 28
E195 1.0034 370 260 18 300-440 195 28
E235 1.0308 440 325 14 340-480 235 25
E275 1.0225 510 375 12 410-550 275 22
E355 1.0580 590 435 10 490-630 355 22
Ürün Görüntüsü
Precision steel tube manufacturing process
Cold drawn DOM tube quality inspection Precision tube dimensional measurement
Steel tube surface finish detail DOM welded tube production facility
Precision tube end preparation

Finished precision tubes packaging
Sıkça Sorulan Sorular
S: Ticaret şirketi mi yoksa üretici misiniz?
A: Üretici, aynı zamanda ticaret yapabilir.
S: Teslimat süreniz ne kadar?
A: Genel olarak, mallar stokta ise 10-15 gün veya mallar stokta değilse 30-40 gün, miktarına göre değişir.
S: Örnekleri sağlıyor musunuz? Ücretsiz mi ekstra mı?
A: Evet, örneği ücretsiz olarak sunabiliriz, ancak nakliye masrafını ödemek gerekir.
S: Ödeme şartlarınız nedir?
A: Ödeme ≤ 2000USD,% 100 önceden. Ödeme ≥ 2000USD,% 30 T / T önceden, nakliye öncesi bakiye. Başka bir sorunuz varsa, lütfen benimle iletişime geçmekten çekinmeyin.
