20Mn 25Mn Q235 Q345 Yapısal Amaçlı Dikişsiz Çelik Borular GB / T 8162
Ürün Ayrıntıları
hassas paslanmaz çelik boru
,Dikişsiz Karbon Çelik Boru
Yapı amaçlı dikişsiz çelik borular GB/T 8162
Özellikleri:
Malzeme:10# 20# 45# 20Mn 25Mn Q235 Q345
Boyut aralığı:
OD:3-1200mm, WT:0.5-200mm, Genel Uzunluk: 3-12m
Tolerans:
Aşağıdaki tablolara göre veya müşterilerin isteğine göre.
Karakteristik:
İyi konsantriklik
İyi OD ve ID toleransı
Yüksek hassasiyet
Sabit kalite
Yumuşak Kabalık
TORICH kalite güvencesi
OD & WT'nin toleransı:
Aşırı doz toleransı:
| Üretim Yöntemi | OD Toleransı |
| Sıcak Dolaştırma (Extrusion) | ±1% veya ±0,50 mm |
| Soğuk çekilmiş ((Soğuk yuvarlanmış) | ±1% veya ±0,30 mm |
Duvar kalınlığı için tolerans:
1Sıcak Dolaşımlı çelik borunun duvar kalınlığı toleransı:
| Üretim Yöntemi | OD (DN) | WT/OD | Dayanıklılık |
| Ekstrüde tüp | ≤102 | / | ±12.5% veya ±0.40mm |
| >102 | ≤0.05 | ±15% veya ±0,40 mm | |
| >0,05-0.10 | ±12.5% veya ±0.40mm | ||
| >0.10 | +12.5% -10% | ||
| Sıcaklık genişletici çelik boru | / | ±15% | |
2Soğuk çekilmiş (Soğuk lastikli) çelik borunun duvar kalınlığı toleransı:
| Üretim Yöntemi | WT | Dayanıklılık |
| Soğuk çekilmiş (Soğuk lastikli) çelik boru | ≤3 | +15%/-10% veya ±0,40 mm |
| >3 | +12.5% -10% |
Eğilme toleransı:
WT≤15mm, Eğiliş≤1.5mm/m
WT>15mm~30mm, bükme ≤2.0mm/m
WT>30mm/OD≥351mm, bükme ≤3.0mm/m
Yumurtalık ve duvar düzlemsizliği:
Yumurtalık ve duvar eşitsizliği OD ve duvar kalınlığının % 80'inden fazla olmamalıdır.
Mekanik özellik
| Çelik sınıfı | Çekim gücü Rm N/mm2 ((MPa) | Üretim Gücü Rp0.2 N/mm2 ((MPa) | Uzunluk % | |||
| Duvar kalınlığı | ||||||
| ≤ 16 mm | >16~30mm | >30mm | ||||
| 10 | ≥335 | ≥205 | ≥195 | ≥185 | ≥ 24 | |
| 15 | ≥375 | ≥ 225 | ≥215 | ≥205 | ≥22 | |
| 20 | ≥410 | ≥ 245 | ≥235 | ≥ 225 | ≥20 | |
| 25 | ≥ 450 | ≥ 275 | ≥265 | ≥255 | ≥18 | |
| 35 | ≥510 | ≥305 | ≥295 | ≥ 285 | ≥ 17 | |
| 45 | ≥590 | ≥335 | ≥325 | ≥315 | ≥14 | |
| 20Mn | ≥ 450 | ≥ 275 | ≥265 | ≥255 | ≥20 | |
| 25Mn | ≥490 | ≥295 | ≥ 285 | ≥ 275 | ≥18 | |
| Q235 | A | 375 ~ 500 | ≥235 | ≥ 225 | ≥215 | ≥25 |
| B | ||||||
| C | ||||||
| D | ||||||
| Q275 | A | 415~540 | ≥ 275 | ≥265 | ≥255 | ≥22 |
| B | ||||||
| C | ||||||
| D | ||||||
| Q295 | A | 390~570 | ≥295 | ≥ 275 | ≥255 | ≥22 |
| B | ||||||
| Q345 | A | 470 ~ 630 | ≥ 345 | ≥325 | ≥295 | ≥20 |
| B | ||||||
| C | ≥21 | |||||
| D | ||||||
| E | ||||||
| Q390 | A | 490~650 | ≥390 | ≥370 | ≥ 350 | ≥18 |
| B | ||||||
| C | ≥ 19 | |||||
| D | ||||||
| E | ||||||
| Q420 | A | 520 ~ 680 | ≥420 | ≥ 400 | ≥380 | ≥18 |
| B | ||||||
| C | ≥ 19 | |||||
| D | ||||||
| E | ||||||
| Q460 | C | 550 ~ 720 | ≥460 | ≥440 | ≥420 | ≥ 17 |
| D | ||||||
| E | ||||||
Test:
- Eğiliş testi
- Sertlik testi
- Çarpışma testi
- Sıkıştırma testi
- Yok edici olmayan test
İşleme:
Çiğ malzeme
↓
GELİNİCİ İZLEME
↓
Depolama→Kesme→Çakmak→PICKING LUBRIKASYONU→Temizlik→Fosforlu temiz
↓
BİRİKLER KÖTÜMÜ←DİZLENMEME←SİZLENMEME←SİZLENMEME
↓
Son Denetim→Bundling→Koruyucu
Teknik teslimat koşulları:Sıcaklık tedavisi Sıcak Dolaştırma ve Soğuk Çekim
Geniş çapta şu alanlarda kullanılmaktadır:Su,gaz,petrol vb. taşımacılığı

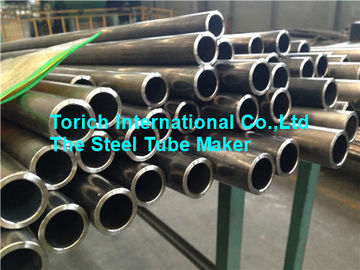

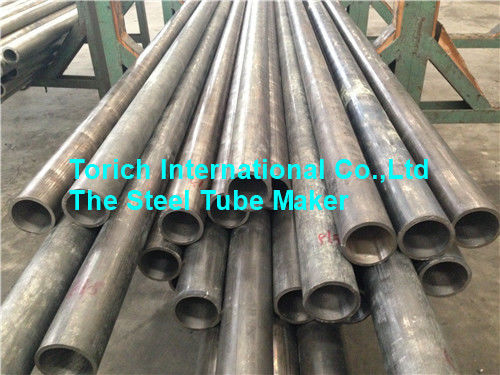

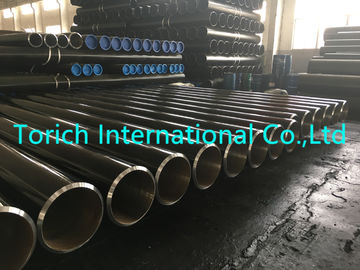

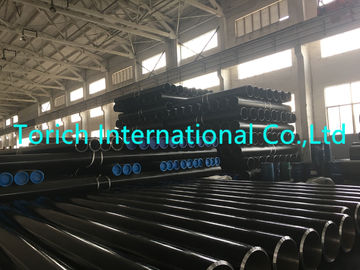

Ürün Resimleri:
-
