GOST 30245 Dikdörtgen Boşluklu Çelik Yapılar İçin Yapısal Çelik Boru

GOST 30245Şekil eğilmiş kapalı kaynaklı binalar için dikdörtgen ve dikdörtgen bölümler

Uygulama:Çelik bina yapıları için.

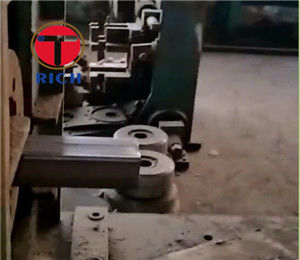

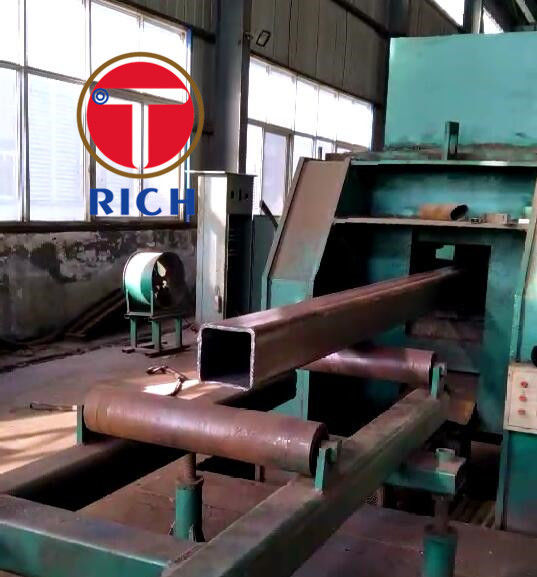

Üretim yöntemi:Yuvarlak tüplü kesimin uzunlamalı kaynakla şekillendirilmesi ((Automatik yüksek frekanslı kaynak) ve ardından kare veya dikdörtgen kesime dönüştürülmesi.

Ürün bölümleri, 1 ve 2'de belirtilenlere uygun olmalıdır.

Not:h ̇ Yükseklik ̇ Genişlik; b ̇ Genişlik; t ̇ Duvar kalınlığı; Kırmızılık yarıçapı; İnerti anı; W ̇ Direniş anı; İnerti yarıçapı

h:50-400mm t: 4-14mm

Tolerans:

1. Duvar kalınlığının maksimum sapması, GOST 19903 uyarınca 1250 mm genişliğinde normal yuvarlama doğruluğunun E'si olan boş metal kalınlığının maksimum sapmasına uygun olmalıdır.En yüksek kalınlık sapmaları bükme yerlerine uygulanmaz..
2. Bölüm yüksekliğinin ve genişliğinin en fazla sapması:

--+/-1.5 mm, 100 mm'ye kadar olan bir bölüm yüksekliği (genişliği) için

-- +/-2.0 mm, 100 mm'den fazla olan bir bölüm yüksekliği için.

Yüksekliği (genişi) 100 mm ve duvar kalınlığı 7 mm olan bir bölümde, bölüm yüksekliğinin (genişliğinin) maksimum sapması +/-2,0 mm'yi geçmemelidir.

3Bir kesimdeki bir açının 90°'dan sapması +/-1°30'dan fazla olmamalıdır.Döşeliği 7-14 mm olan kesimlerde,90°'dan en fazla sapma +/-2°'dan fazla olmamalıdır.
