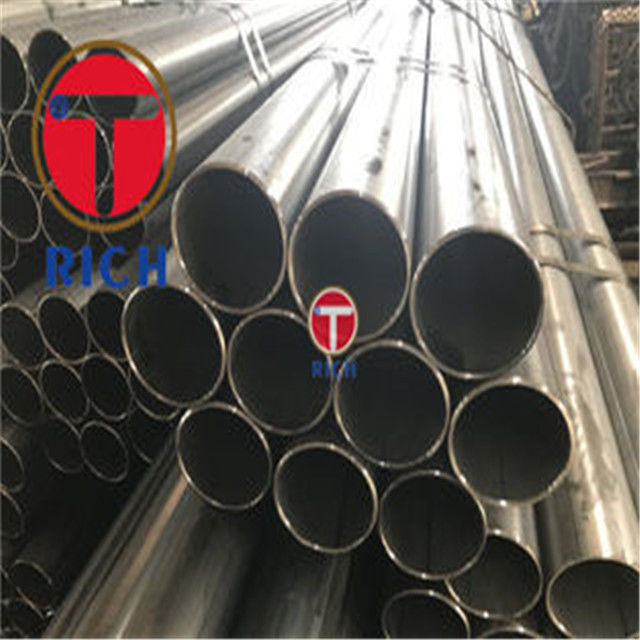

TORICH GB / T13793 10 # 15 # 20 # Q195 215A 235A Kaynaklı Çelik Boru Pürüzsüz Pürüzlülük
Temel Özellikler
Menşe Yeri:
Çin
Marka Adı:
torich
Sertifikasyon:
ISO9001:2008,ISO14001:2008,TS16949,CE PED,TUV,APIABS,BV
Model Numarası:
GB / T13793
Ticaret Mülkleri
Minimum Sipariş Miktarı:
5 ton
Fiyat:
500-1200 USD/ton
Ödeme Şartları:
L / C, D / A, D / P, T / T, Western Union, MoneyGram
Tedarik Yeteneği:
20000 T / Yıl
Ürün Özetleri
Ürün Adı:TORICH GB/T13793 Malzeme 10#15#20# Q195 215A 235A Yatay Elektrik Direnci Kaynaklı Çelik Borular Standart:GB/T13793 Boyut aralığı:Aşırı doz:5-711 mmWT:0.5-50mmUzunluk: 4-12 mm ya da Müşterilerin gerçek uygulama ve üretimine göre. Uygulama:İnşaat Yapısı,Sıvı Taşımacılığı Çelik sınıfı:10# 15# ...
Ürün Ayrıntıları
Vurgulamak:
dikişli çelik boru
,çelik boru kaynak
Name:
GB / T13793 10 # 15 # Boyuna Elektrikli Dirençli Kaynaklı Çelik Borular
Technique:
HFRW
Surface:
Yağlı
Delivery Condition:
ısıl işlem
Usage:
İnşaat Yapısı, Sıvı Taşımacılığı
Length:
4-12m
OD:
5-711mm
WT:
0.5-50mm
Ürün Tanımı
Ürün Adı:TORICH GB/T13793 Malzeme 10#15#20# Q195 215A 235A Yatay Elektrik Direnci Kaynaklı Çelik Borular
Standart:GB/T13793
Boyut aralığı:Aşırı doz:5-711 mmWT:0.5-50mmUzunluk: 4-12 mm ya da Müşterilerin gerçek uygulama ve üretimine göre.
Uygulama:İnşaat Yapısı,Sıvı Taşımacılığı
Çelik sınıfı:10# 15# 20# Q195/Q235/Q345/Q390/Q420
Teknoloji:HFRW
Karakteristik:
İyi konsantriklik
İyi yüzey kalitesi
İyi OD ve ID toleransı
Yüksek hassasiyet
Sabit kalite
Yumuşak Kabalık
TORICH kalite güvencesi
Tablo 1 Dış çapın toleransıBirim: mm
| Dış çapı ((D) | Genel Precesyon (PD.A)a) | Daha yüksek hassasiyet ((PD.B) | Yüksek hassasiyet ((PD.C) |
| 5-20 | ±0.30 | ±0.15 | ±0.05 |
| >20-35 | ±0.40 | ±0.20 | ±0.10 |
| >35-50 | ±0.50 | ±0.25 | ±0.15 |
| >50-80 | ±1%D | ±0.35 | ±0.25 |
| > 80-114.3 | ±0.60 | ±0.40 | |
| > 114.3-168.3 | ±0.70 | ±0.50 | |
| >168.3-219.1 | ±0.80 | ±0.60 | |
| >219.1-711 | ± 0,75%D | ±0,5%D | |
| a)Bant taşıyıcı rulo için çelik boru için geçerli değildir. | |||
Tablo 2 Duvar Kalınlığı ToleransıBirim: mm
| Duvar kalınlığı ((t) | Genel Precesyon (PD.A)a) | Daha yüksek hassasiyet ((PD.B) | Yüksek hassasiyet ((PD.C) | Eşsiz Duvar Kalınlığıb |
| 0.50-0.70 | ±0.10 | ±0.04 | ±0.03 | ≤ 7,5% t |
| >0.70-1.0 | ±0.05 | ±0.04 | ||
| >1.0-1.5 | ±0.06 | ±0.05 | ||
| >1.5-2.5 | ±10% t | ±0.12 | ±0.06 | |
| >2.5-3.5 | ±0.16 | ±0.10 | ||
| >3.5-4.5 | ±0.22 | ±0.18 | ||
| >4.5-5.5 | ±0.26 | ±0.21 | ||
| >5.5 | ±7,5% t | ± 5,0% t | ||
| a)Bant taşıyıcı rulo için çelik boru için geçerli değildir. bGenel Precesyon çelik borusu için geçerli değildir. Tekel olmayan duvar kalınlığı, aynı kesim üzerindeki ölçülen duvar kalınlığının maksimum ve minimum değerleri arasındaki fark anlamına gelir. | ||||
Tablo 3 Çelik borunun bükülmesi
| Dış çapı ((D) / mm | Bükme/ ((mm/m),En fazla | ||
| Genel Precesyon (PD.A) | Daha yüksek hassasiyet ((PD.B) | Yüksek hassasiyet ((PD.C) | |
| >16 | 1.5 | 1.0 | 0.5 |
Tablo 4 İç Burr'un YüksekliğiBirim: mm
| Genel Precesyon | Daha yüksek hassasiyet | Yüksek hassasiyet |
| +0.50 - 0 oldu.20 | +0.50 - 0 oldu.05 | +0.20 - 0 oldu.05 |
Tablo 5 Galvanizli çelik borunun ağırlık katsayısı
| Duvar kalınlığı t/mm | 1.2 | .14 | 1.5 | 1.6 | 1.8 | 2.0 | 2.2 | 2.5 | 2.8 | 3.0 | 3.2 | 3.5 | |
| Koeficient c | A | 1.106 | 1.091 | 1.085 | 1.080 | 1.071 | 1.064 | 1.058 | 1.051 | 1.045 | 1.042 | 1.040 | 1.036 |
| Koeficient c | B | 1.085 | 1.073 | 1.068 | 1.064 | 1.057 | 1.051 | 1.046 | 1.041 | 1.036 | 1.034 | 1.032 | 1.029 |
| Koeficient c | C | 1.064 | 1.055 | 1.051 | 1.048 | 1.042 | 1.038 | 1.035 | 1.031 | 1.027 | 1.025 | 1.022 | 1.020 |
| Duvar kalınlığı t/mm | 3.8 | 4.0 | 4.2 | 4.5 | 4.8 | 5.0 | 5.4 | 5.6 | 6.0 | 6.5 | 7.0 | 8.0 | |
| Koeficient c | A | 1.034 | 1.032 | 1.030 | 1.028 | 1.027 | 1.025 | 1.024 | 1.023 | 1.021 | 1.020 | 1.018 | 1.016 |
| Koeficient c | B | 1.027 | 1.025 | 1.024 | 1.023 | 1.021 | 1.020 | 1.019 | 1.018 | 1.017 | 1.016 | 1.015 | 1.013 |
| Koeficient c | C | 1.020 | 1.019 | 1.018 | 1.017 | 1.016 | 1.015 | 1.014 | 1.014 | 1.013 | 1.012 | 1.011 | 1.010 |
| Duvar kalınlığı t/mm | 9.0 | 10.0 | 11.0 | 12.0 | 12.7 | 13.0 | 14.2 | 16.0 | 17.5 | 20.0 | |||
| Koeficient c | A | 1.014 | 1.013 | 1.012 | 1.011 | 1.010 | 1.010 | 1.009 | 1.008 | 1.007 | 1.006 | ||
| Koeficient c | B | 1.011 | 1.010 | 1.009 | 1.008 | 1.008 | 1.008 | 1.007 | 1.006 | 1.006 | 1.005 | ||
| Koeficient c | C | 1.008 | 1.008 | 1.007 | 1.006 | 1.006 | 1.006 | 1.005 | 1.005 | 1.004 | 1.004 | ||
Tablo 6 Mekanik Özellikler
| Çelik sınıfı | Düşük verim gücü RE1./MPa | Çekim gücü Rm/MPa | Uzunluk A/% | |
| D≤168.3mm
| D>168.3mm | |||
| ≥ | ||||
| 08,10 | 195 | 315 | 22 | |
| 15 | 215 | 355 | 20 | |
| 20 | 235 | 390 | 19 | |
| Q195b | 195 | 315 | 15 | 20 |
| Q215A,Q215B | 215 | 335 | ||
| Q235A,Q235B,Q235C | 235 | 370 | ||
| Q275A,Q275B,Q275C | 275 | 410 | 13 | 18 |
| Q345A,Q345B,Q345C | 345 | 470 | ||
| Q390A,Q390B,Q390C | 390 | 490 | 19 | |
| Q420A,Q420B,Q420C | 420 | 520 | 19 | |
| Q460C,Q460D | 460 | 550 | 17 | |
Tablo 7 Sıcak daldırılmış galvanize katmanın ağırlığı
| Galvanizli katmanın ağırlık derecesi | Gereklilik | İç ve dış yüzeylerin birim alanı başına çinko kaplama toplam ağırlığı /(g/m2) en az |
| A | İç ve dış yüzey | 500 |
| B | İç ve dış yüzey | 400 |
| C | İç ve dış yüzey | 300 |
Tablo 8 Çelik borular için test öğeleri ve örnekleme
| Sayı | Test öğeleri | Test sıklığı | Örnekleme miktarı |
| 1 | Erime analizi | 1/ fırın | 1 |
| 2 | Bitmiş ürün analizi | 1/ fırın | 1 |
| 3 | Çekim testi | 1 parti | 1 |
| 4 | Kaynatma germe testi | 1 parti | 1 |
| 5 | Çarpışma testi | 1 parti | Bir seferde 2 grup, bir grupta 3 numune |
| 6 | Düzleştirme testi | 1 parti | Her partide 2 boruya 1 örnek |
| 7 | Eğiliş testi | 1 parti | Her partide 2 boruya 1 örnek |
| 8 | Yanma testi | 1 parti | Her partide 2 boruya 1 örnek |
| 9 | Hidrolik test | Hepsi. | Hepsi. |
| 10 | Ultrasonik test | Hepsi. | Hepsi. |
| 11 | Eddy akım testi | Hepsi. | Hepsi. |
| 12 | Galvanizli katman tekdüzelik testi | 1 parti | 1 parti |
| 13 | Galvanizli ağırlığın belirlenmesi | 1 parti | 1 parti |
| 14 | Galvanizli katman yapışkanlığı testi | 1 parti | 1 parti |
