Menşe yeri: | Çin |
---|---|
Marka adı: | TORICH |
Sertifika: | ISO 9001 ISO 14001 TS 16949 |
Model numarası: | GB / T 14976 |
Min sipariş miktarı: | 1 TON |
Fiyat: | negotiable |
Ambalaj bilgileri: | Ahşap kutuya altıgen demetler veya denize uygun diğer şekillerde paketleme. |
Teslim süresi: | 45 gün |
Ödeme koşulları: | L / C, D / A, D / P, T / T, Western Union, MoneyGram |
Yetenek temini: | 40000 Ton / Yıl |
Ürün adı: | Sıvı Taşımacılığı İçin Dikişsiz Paslanmaz Çelik Borular GB / T 14976 | Malzeme: | 302,304,304L / N, 316 / N |
---|---|---|---|
Yüzey: | Parlatma | Uygulama: | 302,304,304L / N, 316 / N |
Şekil: | Yuvarlak | OD: | 4-1200mm |
WT: | 0.3-200mm | Uzunluğu: | 1-12m |
Vurgulamak: | Yuvarlak paslanmaz çelik boru,stainless tube steel |
Sıvı Taşımacılığı İçin Dikişsiz Paslanmaz Çelik Borular GB / T 14976
Spec :
Malzeme:
Boyut Aralığı : OD: 4-1200mm
WT: 0.3-200mm
Genel Uzunluk: 1 - 12m
Hoşgörü:
Aşağıdaki tablolara veya müşterilerin isteğine göre.
Tablo 1 Dış Çap ve Et Kalınlığı Birimi Toleransı: mm
Sıcak haddeleme (ekstrüzyon, genleşme) çelik boru | Soğuk çekilmiş (haddeleme) çelik boru | ||||||
Diamension | Hoşgörü | Diamension | Hoşgörü | ||||
Sıradan PA | Yüksek dereceli pc | Sıradan PA | Yüksek dereceli pc | ||||
Nominal Dış Çap D | 68 ~ 159 | % 1.25 D ± | ±% 1 D | Nominal Dış Çap D | 6 ~ 10 | 0.20 ± | 0.15 ± |
> 10 ~ 30 | 0.30 ± | 0.20 ± | |||||
> 30 ~ 50 | 0.40 ± | 0.30 ± | |||||
> 50 ° 219 | % 0.85 oranında D ± | % 0.75 D ± | |||||
> 159 | % 1,5 D ± | > 219 | % 0.9 D ± | % 0.8 D ± | |||
Nominal Duvar Kalınlığı S | <15 | +% 15 S -12.5% S | % 12.5 S ± | Nominal Duvar Kalınlığı S | ≤3 | ±% 12 S | ±% 10 S |
≥15 | +% 20 S % 15 S | > 3 | +% 12.5 S % 10 S | ±% 10 S |
Tablo2 Minimum Duvar Kalınlığı Biriminin Toleransı: mm
Üretim yöntemi | Diamension | Hoşgörü | |
Sıradan PA | Yüksek dereceli pc | ||
Sıcak haddeleme (ekstrüzyon, genleşme) çelik boru WH | S dk < 15 | +% 25 S dk 0 | +% 22.5 S dk 0 |
S dk ≥15 | +% 32.5 S dk 0 | ||
Soğuk çekilmiş (haddeleme) çelik boru tuvalet | Tüm duvar bilet | + 22% S dk 0 | +% 20 S dk 0 |
Tablo 3 Sınıf ve Kimyasal Bileşen
Yok hayır. | GB / T 20878 | sınıf | Kimyasal Bileşen (Kalite Fraksiyonu) /% | |||||||||||
Yok hayır. | Birleşik Dijital Kod | C | Si | Mn | P | S | Ni | Cr | Mo | Cu | N- | Diğerleri | ||
1 | 13 | S30210 | 12Cr18Ni9 | 0.15 | 1.00 | 2.00 | 0.035 | 0.030 | 8.00 ~ 10.00 | 17.00 ~ 19.00 | - | - | 0.10 | - |
2 | 17 | S30408 | 06Cr19Ni10 | 0.08 | 1.00 | 2.00 | 0.035 | 0.030 | 8.00 ~ 11.00 | 18.00 ~ 20.00 | - | - | - | - |
3 | 18 | S30403 | 022Cr19Ni10 | 0.030 | 1.00 | 2.00 | 0.035 | 0.030 | 8.00 ~ 12.00 | 18.00 ~ 20.00 | - | - | - | - |
4 | 23 | S30458 | 06Cr19Ni10N | 0.08 | 1.00 | 2.00 | 0.035 | 0.030 | 8.00 ~ 11.00 | 18.00 ~ 20.00 | - | - | 0.10 ~ 0.16 | - |
5 | 24 | S30478 | 06Cr19Ni9NbN | 0.030 | 1.00 | 2.50 | 0.035 | 0.030 | 7.50 ~ 10.50 | 18.00 ~ 20.00 | - | - | 0.15 0.30 | Nb: 0.15 |
6 | 25 | S30453 | 022Cr19Ni10N | 0.08 | 1.00 | 2.00 | 0.035 | 0.030 | 8.00 ~ 11.00 | 18.00 ~ 20.00 | - | - | 0.10 ~ 0.16 | - |
7 | 32 | S30908 | 06Cr23Ni13 | 0.030 | 1.00 | 2.00 | 0.035 | 0.030 | 12.00 ~ 15.00 | 22.00 ~ 24.00 | - | - | - | - |
8 | 35 | S31008 | 06Cr25Ni20 | 0.08 | 1.50 | 2.00 | 0.035 | 0.030 | 19.00 ~ 22.00 | 24.0 ~ 26.00 | - | - | - | - |
9 | 38 | S31608 | 06Cr17Ni12Mo2 | 0.08 | 1.00 | 2.00 | 0.035 | 0.030 | 10.00 ~ 14.00 | 16.00 ~ 18.00 | 2.00 ~ 3.00 | - | - | - |
10 | 39 | S31603 | 022Cr17Ni12Mo2 | 0.030 | 1.00 | 2.00 | 0.035 | 0.030 | 10.00 ~ 14.00 | 16.00 ~ 18.00 | 2.00 ~ 3.00 | - | - | - |
11 | 40 | S31609 | 07Cr17Ni12Mo2 | 0.04 ~ 0.10 | 1.00 | 2.00 | 0.035 | 0.030 | 10.00 ~ 14.00 | 16.00 ~ 18.00 | 2.00 ~ 3.00 | - | - | - |
12 | 41 | S31668 | 06Cr17Ni12Mo2Ti | 0.08 | 1.00 | 2.00 | 0.035 | 0.030 | 10.00 ~ 14.00 | 16.00 ~ 18.00 | 2.00 ~ 3.00 | - | - | Ti: 5C ~ 0.70 |
Tablo 4 Önerilen Isıl İşlem Sistemi, Çelik Boru Mekanik Özellikleri ve Yoğunluğu
Organizasyon tipi | Yok hayır. | GB / T 20878 | sınıf | Önerilen Isıl İşlem Sistemi | Mekanik özellikler | Yoğunluk ρ / (kg / dm 2 ) | |||
Yok hayır. | Birleşik dijital kod | Gerilme direnci R m / MPa | Belirtilen plastik uzama gücü R p0.2 / MPa | Kırılma sonrası uzama yüzdesi A /% | |||||
Daha az olmayan | |||||||||
östenitik | 1 | 13 | S30210 | 12Cr18Ni9 | 1010 ℃ ~ 1150 ℃, soğuk veya başka türlü | 520 | 205 | 35 | 7.93 |
2 | 17 | S30408 | 06Cr19Ni10 | 1010 ℃ ~ 1150 ℃, soğuk veya başka türlü | 520 | 205 | 35 | 7.93 | |
3 | 18 | S30403 | 022Cr19Ni10 | 1010 ℃ ~ 1150 ℃, soğuk veya başka türlü | 480 | 175 | 35 | 7.90 | |
4 | 23 | S30458 | 06Cr19Ni10N | 1010 ℃ ~ 1150 ℃, soğuk veya başka türlü | 550 | 275 | 35 | 7.93 | |
5 | 24 | S30478 | 06Cr19Ni9NbN | 1010 ℃ ~ 1150 ℃, soğuk veya başka türlü | 685 | 345 | 35 | 7.98 | |
6 | 25 | S30453 | 022Cr19Ni10N | 1010 ℃ ~ 1150 ℃, soğuk veya başka türlü | 550 | 245 | 40 | 7.93 | |
7 | 32 | S30908 | 06Cr23Ni13 | 1010 ℃ ~ 1150 ℃, soğuk veya başka türlü | 520 | 205 | 40 | 7.98 | |
8 | 35 | S31008 | 06Cr25Ni20 | 1010 ℃ ~ 1150 ℃, soğuk veya başka türlü | 520 | 205 | 40 | 7.98 | |
9 | 38 | S31608 | 06Cr17Ni12Mo2 | 1010 ℃ ~ 1150 ℃, soğuk veya başka türlü | 520 | 205 | 35 | 8.00 | |
10 | 39 | S31603 | 022Cr17Ni12Mo2 | 1010 ℃ ~ 1150 ℃, soğuk veya başka türlü | 480 | 175 | 35 | 8.00 | |
11 | 40 | S31609 | 07Cr17Ni12Mo2 | ≥1040 ℃, soğuk veya başka türlü | 515 | 205 | 35 | 7.98 | |
12 | 41 | S31668 | 06Cr17Ni12Mo2Ti | 1000 ℃ ~ 1100 ℃, soğuk veya başka türlü | 530 | 205 | 35 | 7.90 |
Tablo 5 Çelik Boru Muayene Maddesi, Test Yöntemi ve Örnekleme Miktarı
Yok hayır. | Muayene Öğe | Örnekleme miktarı | Örnekleme yöntemi | Test metodu |
1 | Kimyasal bileşen | Her teminattan bir örnek alın | GB / T 20066 | GB / T 223, GB / T 11170, GB / T20123, GB / T 20124 |
2 | Çekme testi | Her partinin iki çelik borusu arasında bir örnek alın | GB / T 2975 | GB / T 228,1 |
3 | Düzleştirme Testi | Her partinin iki çelik borusu arasında bir örnek alın | GB / T 246 | GB / T 246 |
4 | Alevlenme testi | Her partinin iki çelik borusu arasında bir örnek alın | GB / T 242 | GB / T 242 |
5 | Hidrolik test | Her parça | - | GB / T 241 |
6 | Ultrasonik Test | Her parça | - | GB / T 5777-2008 |
7 | Eddy Testi | Her parça | - | GB / T 7735-2004 |
8 | Kristaller arası korozyon testi | Her partinin iki çelik borusu arasında bir örnek alın | GB / T 4334-2008 | GB / T 4334-2008 |
Tablo A.1 Paslanmaz Çelik Sınıf Karşılaştırma
Yok hayır. | GB / T 20878-2007 | ASTM A 959-09 | JIS G4303-2005 JIS G 4311-1991 | ISO / TS 15510: 2003 ISO 4955: 2005 | EN 10088: 1-2005 | ΓOCT 5632-1972 | |
Birleşik Dijital Kod | sınıf | ||||||
1 | S30210 | 12Cr18Ni9 | S30200,302 | SUS302 | X10CrNi18-8 | X10CrNi18-8,1.4310 | 12X18H9 |
2 | S30408 | 06Cr19Ni10 | S30400,304 | SUS304 | X5CrNi18-9 | X5CrNi18-10,1.4301 | - |
3 | S30403 | 022Cr19Ni10 | S30403,304L | SUS304L | X2CrNi19-11 | X2CrNi19-11,1.4306 | 03X18H11 |
4 | S30458 | 06Cr19Ni10N | S30451,304N | SUS304N1 | X5CrNiN18-8 | X5CrNiN19-9,1.4315 | - |
5 | S30478 | 06Cr19Ni9NbN | S30452, XM-21 | SUS304N2 | - | - | - |
6 | S30453 | 022Cr19Ni10N | S30453,304LN | SUS304LN | X2CrNiN18-9 | X2CrNiN18-10,1.4311 | - |
7 | S30908 | 06Cr23Ni13 | S30908,309S | SUS309S | X12CrNi23-13 | X12CrNi23-13,1.4833 | - |
8 | S31008 | 06Cr25Ni20 | S31008,310S | SUS310S | X8CrNi25-21 | X8CrNi25-21,1.4845 | 10X23H18 |
9 | S31608 | 06Cr17Ni12Mo2 | S31600,316 | SUS316 | X5CrNiMo17-12-2 | X5CrNiMo17-12-2,1.4401 | - |
10 | S31603 | 022Cr17Ni12Mo2 | S31603,316L | SUS316L | X2CrNiMo17-12-2 | X2CrNiMo17-12-2,1.4404 | 03X17H14M3 |
11 | S31609 | 07Cr17Ni12Mo2 | S31609,316H | - | - | X3CrNiMo17-13-3,1.4436 | - |
12 | S31668 | 06Cr17Ni12Mo2Ti | S31635,316Ti | SUS316Ti | X6CrNiMoTi17-12-2 | X6CrNiMoTi17-12-2,1.4571 | 08X17H13M2T |
İşleme: WH, WC
Teknik Teslim Koşulları: Isıl işlem ve dekapaj veya koruyucu atmosfer ısıl işlem
Yaygın olarak kullanılan alanda: Sıvı trasport

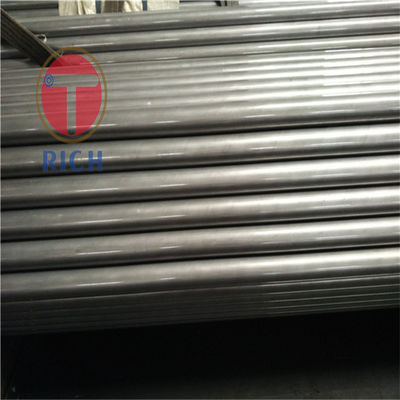

Ürün Görselleri :
