GB / T20409 20G 20MnG 25MnG SA210 SA213 Hassas Çelik Boru Dikişsiz Çelik Borular
Ürün Ayrıntıları
Alaşımlı çelik Dikişsiz boru
,Dikdörtgen çelik boru

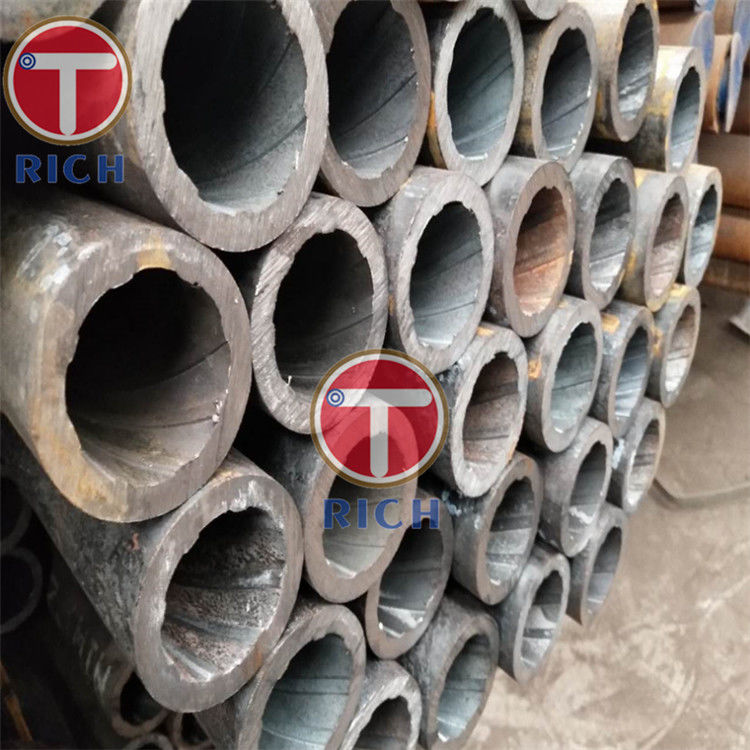

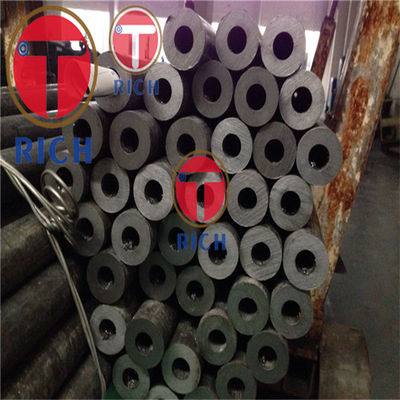

Ürün Adı:TORICH GB/T20409 20G 20MnG 25MnG SA210 SA213 Çoklu tüfekli Yüksek Basınçlı Kazan Dikişsiz Çelik Tüpler
Standart:GB/T20409
OD: 3-420mm
WT: 0.5-50mm
Uzunluk: 8-12m veyaMüşterilerin gerçek uygulama ve üretimine göre.
Uygulama:Yüksek basınçlı kazan
Çelik sınıfı:20G 20MnG 25MnG SA210 SA213
Teknoloji:Sıcakta yuvarlanmış, soğukta yuvarlanmış, soğuktan çekilmiş
Karakteristik:
İyi konsantriklik
İyi yüzey kalitesi
İyi OD ve ID toleransı
Yüksek hassasiyet
Sabit kalite
Yumuşak Kabalık
TORICH kalite güvencesi
Tablo6 Oda sıcaklığında iç vida borularının uzunluk mekanik özellikleri
| Sayı | Sınıf | germe dayanıklılığı
MPa ((N/ | Daha düşük verim gücü/MPa) | Uzunluk % | Çarpışma enerjisi
|
| En az | |||||
| 1 | 20G | 410~550 | 245 | 24 | 35 |
| 2 | 20MnG | ≥415 | 240 | 22 | 35 |
| 3 | 25MnG | ≥485 | 275 | 20 | 35 |
| 4 | 12CrMoG | 410~560 | 205 | 21 | 35 |
| 5 | 15CrMoG | 440 ~ 640 | 235 | 21 | 35 |
Tablo4 Çelik sınıfı ve kimyasal bileşimi
| Sayı | Marka | Kimyasal bileşim ((kütle bölümü) / % | ||||||
| C | M | Evet. | Kr | Mo. | S | P | ||
| 1 | 20G | 0.17 ~ 0.23 | 0.35 ~ 0.65 | 0.17 ~ 0.37 | - Hayır. | - Hayır. | ≤0.020 | ≤0.025 |
| 2 | 20MnG | 0.17 ~ 0.23 | 0.70~1.00 | 0.17 ~ 0.37 | - Hayır. | - Hayır. | ≤0.020 | ≤0.025 |
| 3 | 25MnG | 0.22 ~ 0.29 | 0.7~1.00 | 0.17 ~ 0.37 | - Hayır. | - Hayır. | ≤0.020 | ≤0.025 |
| 4 | 12CrMoG | 0.08 ~ 0.15 | 0.40 ~ 0.70 | 0.17 ~ 0.37 | 0.40 ~ 0.70 | 0.40 ~ 0.55 | ≤0.020 | ≤0.025 |
| 5 | 15CrMoG | 0.12 ~ 0.18 | 0.40 ~ 0.70 | 0.17 ~ 0.37 | 0.80~1.10 | 0.40 ~ 0.55 | ≤0.020 | ≤0.025 |
| Not1: 20G, 20MnG, 25MnG'nin kalıntı eleman içeriği: Cu≤0,20%, Cr≤0,25%, Ni≤0,25%, V≤0,08%, Mo≤0,15%; Diğer markaların kalan elementleri: Cu≤0,20%, Ni≤0,30%'u karşılamalıdır. Not2:20G çelikteki asit çözünürlü alüminyum% 0,010'dan fazla olmamalıdır. Not3:Oksijen dönüştürücü ve fırın rafine edilmesi ile üretilen çeliklerin azot içeriği% 0,008'den fazla olmamalıdır. | ||||||||
İç vida borularının boyutu ve iplik parametrelerinin izin verilen sapması
| Kod | Proje | Diş türleri için izin verilen sapma | B diş türleri izin verilen sapma |
| A | O.D≤38.1mm 38.1mm 50.8mm≤O.D≤63.5mm O.D≥63.5mm | ±0,15 mm ±0,20 mm ±0,25 mm ±0,30 mm | - Hayır. |
| B | O.D≤38.1mm 38.1mm 50.8mm≤O.D≤63.5mm O.D≥63.5mm | - Hayır. | ±0,15 mm ±0,20 mm ±0,25 mm ±0,30 mm |
| C | Döşeme ipliğinin kökünün kimliği: Aşırı doz-(1.11×Minimum W.T×2) O.D≤38.1mm 38.1mm 50.8mm≤O.D≤63.5mm O.D≥63.5mm | ±0,15 mm ±0,20 mm ±0,25 mm ±0,30 mm | ±0,15 mm ±0,20 mm ±0,25 mm ±0,30 mm |
| E | En az kimlik | Sıfıra negatif sapma | Sıfıra negatif sapma |
| F | Asgari W.T. | % 22 0 | % 22 0 |
| G | İpek uçları | - Hayır. | - Hayır. |
| Ben... | Yün üst genişliği | - Hayır. | - Hayır. |
| İpek yüksekliği: O.D≤38.1mm 38.1mm 50.8mm≤O.D≤63.5mm O.D≥63.5mm | ±0,3 mm | ±0,18 mm ±0,20 mm ±0,23 mm ±0,28 mm |
| K | Yünlerin yan açısı. | ±15° | ±15° |
| O. | iplik kökenindeki yuvarlak köşenin yarıçapı | - Hayır. | - Hayır. |
| M | İplik mesafesi | ±3,2 mm | ±3,2 mm |
| N | Filtreler | ±3,2 mm × iplik ucu | ±3,2 mm × iplik ucu |
| Heliks açısı | Reyting | Reyting |
| T | Filmin üst genişliği (eksenel) | ±1.3mm | ±1.3mm |
| U | Filerin üst (eksel) oluk genişliği | - Hayır. | - Hayır. |
| |||
-
