ASTM A53 B Sınıfı ST52 10-420 mm büyük dış boyutlu dikişsiz çelik boru ve oval çelik boru

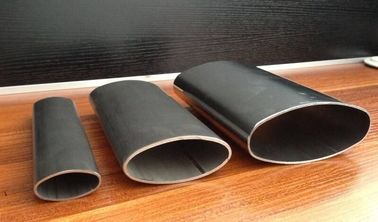

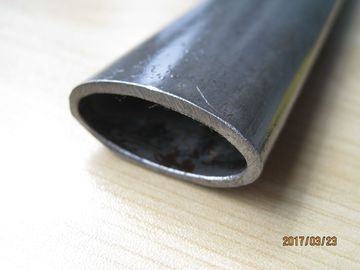

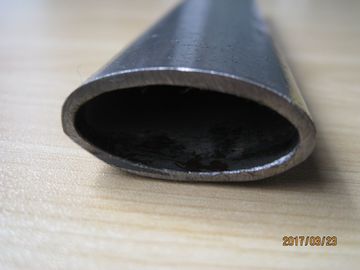

ASTM A53 ve DIN 1629 ST35-ST52 dikişsiz oval çelik borular, dikişsiz boru üretiminden sonra kontrollü soğuk çekim, soğuk valsiyon,veya hassas profil oluşturmaDaha düşük profil yüksekliği, daha yüksek yönlü sertlik, pürüzsüz yüzeyler ve geleneksel yuvarlak borulardan daha verimli kurulum alanı kullanımı gerektiren bileşenler için uygundurlar.

Oval, eliptik ve düz kenarlı oval profiller, müşteri çizimlerine göre üretilebilir.düzlük, ve kesit simetrisi satın alma siparişinde ayrı bir şekilde belirtilmelidir.

Ana eksen, küçük eksen, duvar kalınlığı, profil yarıçapı ve kesim simetrisi bağımsız olarak incelenir..

Hızlı montajlar için, önerilen satın alma çiziminde şunlar bulunmalıdır: Büyük dış boyut × küçük dış boyut × duvar kalınlığı × uzunluk.Çizim aynı zamanda izin verilen ana eksen sapmasını da tanımlamalıdır., küçük eksen sapması, bükülmesi, düzlüğü ve köşesi veya geçiş yarıçapı.

Bir oval tüpün büyük ve küçük eksenleri hakkında farklı ikinci alan momentleri vardır.Bu, tasarımcıların tüpün genel profil yüksekliğini arttırmadan ana yükleme yönünde daha fazla sertlik elde edilmesi için yönlendirmesine izin verir.

Nihai sertlik, tam kesit geometrisine bağlıdır ve nominal yuvarlak boru çapından tahmin edilmek yerine onaylanmış çizimden doğrulanmalıdır.

Soğuk çizim veya kontrollü profil oluşturma, boyama, toz kaplama, kaplama, kaynak ve daha sonra işleme uygun tekdüze bir dış yüzey üretebilir.Tüp açık bir bileşen olarak kullanıldığında, yüzey kabalığı ve izin verilen boylamsal işaretler üretimden önce kabul edilmelidir..

Profil aletleri, azaltma oranı, yağlama ve ısı işleme sırası, ana eksenin uçlarında aşırı duvar incelemesini azaltmak için kontrol edilir.Duvar kalınlığı sadece bir noktada değil, çapraz kesimin etrafında birkaç noktada ölçülmelidir..

Isı işlemi, güç, uzantı, sertlik, kaynaklanabilirlik ve şekillendirme performansı arasındaki gerekli dengeye göre seçilebilir.Normalleştirilmiş ST35 veya ST45 genellikle iyi şekillendirme ve kaynak gerektiren bileşenler için seçilir, ST52 ise daha yüksek yapısal dayanıklılık gerektiğinde seçilir.

Profesyonel alıcılar genellikle tedarikçilerin sadece yuvarlak olmayan bir boru için "dış çapı" olduğunu bulurlar.

Her özel profil, aşağıdakileri belirleyen onaylı bir çizim kullanarak kontrol edilebilir:

Bu denetim yöntemi montaj karışıklığını ve üretim partileri arasında tutarlı olmayan uyumluluğu azaltır.

ASTM A53, kaynaklı ve dikişsiz siyah veya galvanizli çelik boruları belirtir ve öncelikle yuvarlak boru boyutlarına dayanır.Her iki standart da soğuktan şekillendirilmiş oval kesim için tüm boyut gereksinimlerini tek başına tanımlamaz..

Bu nedenle, siparişler iki koordineli gereksinimle yönetilebilir: Seçilen malzeme standardına göre malzeme ve mekanik özellikler ve nihai oval geometri, toleranslar,düzlük, bükülme, yüzey durumu ve uzunluğu onaylanmış çizime veya onaylanmış hassas boru standardına göre.

Bu, çizim özel bir oval kesimin otomatik olarak yuvarlak boru standardının her boyut düzenlemesini karşıladığı yanlış bir iddiayı önler.

Test, amaçlanan üretim sürecine ve servis durumuna göre seçilebilir.

• Kaynaklı bileşikler için kimyasal bileşim, germe özellikleri, kaynaklanabilirlik ve yüzey temizliği önceliklidir
• Eğilmiş parçalar için, uzantı, sertlik, duvar incelenmesi ve kesim çarpıtması kontrol edilir
• Güvenlikle ilgili yapısal parçalar için, germe testi, düzleştirme testi, ultrasonik veya girdap akımı testi, boyut raporları ve izlenebilir ısı numaraları sağlanabilir.

Bu denetim planı, bitmiş bileşenlerin kritik özelliklerinin doğrulanmasını sağlayarak gereksiz testlerden kaçınır.

Dikişsiz oval ST52 çelik borusu, bir traktör kabin koruyucu korkuluk üretmek için kullanılabilir. Oval bölüm, rahat bir tutma yüzeyi, kabin yapısından azaltılmış çıkış,ve ana eksen ana yükleme yönüne yönelirken bükme direnci artmıştır.

Bu ürün için satın alma çiziminde tüp profili, bükme yarıçapı, bükümler arasındaki düz uzunluk, büküldükten sonra izin verilen düzleşme, kaynak eklem pozisyonu, kaplama sistemi,ve nihai armatür boyutlarıTüp ayrıca büküldükten sonra çatlak ve aşırı duvar incelenmesi için test edilmelidir.
