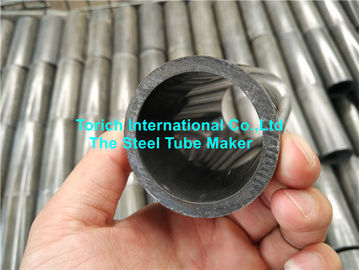

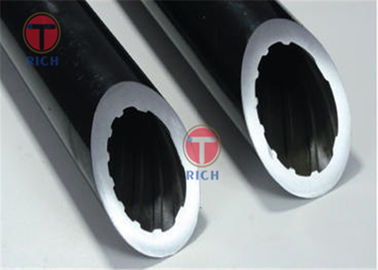

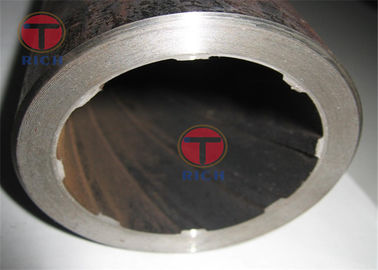

GB / T 20409 Çok Yüksek Basınçlı Kazan İçin Yivli Dikişsiz Çelik Borular

GB / T 20409 Yüksek Basınçlı Kazan İçin Çok Yönlü Dikişsiz Çelik Borular

Uygulama : Yüksek kaliteli karbon yapı çeliği, alaşımlı yapı çeliği soğuk çekme veya yüksek basınçlı ve üstü basınç üretmek için uygun kazanlar için soğuk haddelenmiş içten dişli boru

Ebat : Uzunluk - 8-12m
OD - 28.6-66.7mm
WT - 6.38-18.33mm
Eğrilik - ≤1.0mm / m

Yüzey kalitesi:
1. Dişi dişli tüplerin iç ve dış yüzeylerinde çatlak, kıvrım, düğüm, kıvrım ve delaminasyon bulunmaz. Bu kusurlar tamamen giderilmelidir. Kusur giderme derinliği, duvar kalınlığının% 10'unu geçmemelidir ve dolum çıkarma sahasındaki gerçek duvar kalınlığı duvar kalınlığından daha az olmamalıdır. İzin verilen minimum kalınlık sapması, boşluk yuvarlatılmalıdır
2. İplik şekli sağlam tutulmalıdır. Çizim, kıvrılma veya çökme olmamalıdır.
3. İçten dişli boruların (bilenmiş olmayan çekirdek çubuklar dahil) iç ve dış düz yüzeylerinin, minimum duvar kalınlığının% 4'ünden ve maksimum 0.2 mm'den fazla olmayan bir derinliğe sahip olması sağlanmalıdır.
4.Diğer sapmalara izin vermek için duvar kalınlığını aşmayan diğer yerel kusurların ortaya çıkmasına izin verilir.
5. İçten dişli borunun iç ve dış yüzeyleri üzerindeki oksit terazileri, ince oksit tabakasının muayeneyi engellememesi için çıkarılmalıdır.

Çeliğin derecesi ve kimyasal bileşimi

Numara	Marka	kimyasal bileşim (kütle oranı) /%
		C	Mn	Si	Cr	Mo	S	P
1	20G	0.17 ~ 0.23	0.35 ~ 0.65	0.17 ~ 0.37	-	-	≤0.020	≤0.025
2	20MnG	0.17 ~ 0.23	0.70 ~ 1.00	0.17 ~ 0.37	-	-	≤0.020	≤0.025
3	25MnG	0.22 0.29	0.7 ~ 1.00	0.17 ~ 0.37	-	-	≤0.020	≤0.025
4	12CrMoG	0.08 ~ 0.15	0.40 ~ 0.70	0.17 ~ 0.37	0.40 ~ 0.70	0.40 ~ 0.55	≤0.020	≤0.025
5	15CrMoG	0.12 ~ 0.18	0.40 ~ 0.70	0.17 ~ 0.37	0.80 ~ 1.10	0.40 ~ 0.55	≤0.020	≤0.025
Not1: 20G, 20MnG, 25MnG kalıntı element içeriği aşağıdakileri karşılamalıdır: Cu≤0.20%, Cr≤0.25, Ni≤0.25%, V≤0.08%, Mo≤0.15% other Diğer markaların kalan elementleri % 0.20, Ni≤0.30%. Not2: 20G çelikte asitte çözünür alüminyum% 0.010'dan fazla olmamalıdır. Not 3: Oksijen dönüştürücü tarafından üretilen çeliğin azot içeriği ve fırının rafine edilmesi% 0.008'den fazla olmamalıdır.

İç vidalı boruların ebadı ve vida dişi parametrelerinin izin verilen sapması

kod	proje	“A” diş tipleri izin verilen sapma	“B” diş tipleri izin verilen sapma
bir	OD≤38.1mm 38.1mm <OD <50.8mm 50.8mm≤OD≤63.5mm OD≥63.5mm	± 0.15 ± 0.20 mm ± 0.25 mm ± 0.30mm	-
B	OD≤38.1mm 38.1mm <OD <50.8mm 50.8mm≤OD≤63.5mm OD≥63.5mm	-	± 0.15 ± 0.20 mm ± 0.25 mm ± 0.30mm
C	Vida dişinin kök kimliği: OD- (1.11 × Minimum WT × 2) OD≤38.1mm 38.1mm <OD <50.8mm 50.8mm≤OD≤63.5mm OD≥63.5mm	± 0.15 ± 0.20 mm ± 0.25 mm ± 0.30mm	± 0.15 ± 0.20 mm ± 0.25 mm ± 0.30mm
E	Minimum kimlik	Negatif sapma sıfıra	Negatif sapma sıfıra
F	Minimum WT	% 22 0	% 22 0
G,	Konu ipuçları	-	-
ben	İplik üst genişliği	-	-
	İplik yüksekliği: OD≤38.1mm 38.1mm <OD <50.8mm 50.8mm≤OD≤63.5mm OD≥63.5mm	± 0.3mm	± 0.18mm ± 0.20 mm ± 0.23mm ± 0.28 mm
K	İpliğin yan açısı.	15 ° ±	15 ° ±
O	iplik kökü yuvarlak köşeli yarıçapı	-	-
M	İplik aralığı	± 3.2mm	± 3.2mm
N-	İplik kurşun	± 3.2mm × diş ipucu	± 3.2mm × diş ipucu
	helezon açısı	Değerlendirme	Değerlendirme
T	Diş eni genişliği (eksenel)	± 1.3mm	± 1.3mm
U	İplik üstü (eksenel) oluk genişliği	-	-
B tipi için, herhangi bir diş yüksekliğinin maksimum sapması, tabloda belirtilen izin verilen sapmayı geçebilir, ancak 0.08 mm'lik izin verilen sapmayı geçmemelidir ve tüm dişlerin ortalama yüksekliği, verilen sapma aralığı ile aynı olmalıdır. . Derecelendirme borunun eksenine dayanır.
