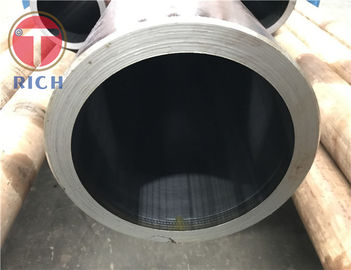

EN10305-2 St52 Kaynaklı Soğuk Çekilmiş Borular Hidrolik Silindir için Honlanmış Boru

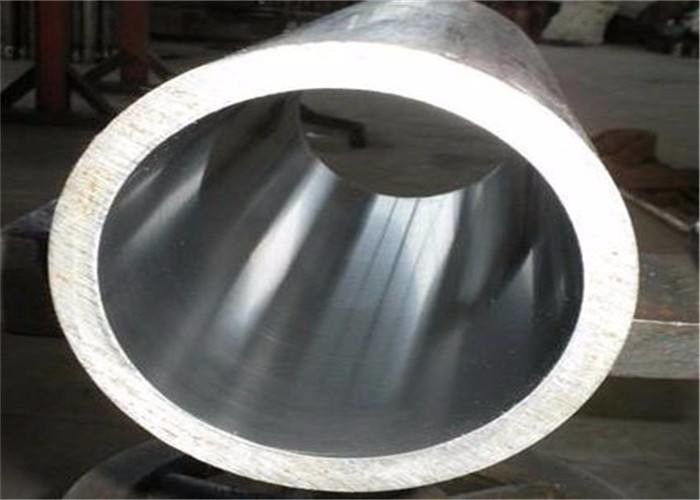

EN10305-2 St52 Hidrolik silindir için soldurulmuş soğuk çekilmiş boru

Uygulamalar:

Otomotiv endüstrisi için

makine kullanımı için

Yağ Silindir tüpü

Motosiklet amortisörü
Silindir içindeki otomatik amortisör

Teleskop Silindirleri

Boyut aralığı:
ID: 20-650mm W.T.:1-50mm L:max12000mm

Çelik sınıfı:

E155, E195, E235, E275, E355. S45C

Çelik sınıfı ve kimyasal bileşimleri

Isı işleme yöntemi:

+Cc, +LCc, +SR, +Ad, +N

Not: Müşterinin isteğine göre özel çelik sınıfı da mevcuttur.

Lütfen sorguyu gönderirken çelik sınıfını ve ısı işleme yöntemini belirtin!

Uygulama için:

Test yöntemleri:

Çekim testi

Düzleştirme testi

Sürüklenme genişleme testi

Boyut kontrolü

Kabalık ölçümü

Görsel inceleme

Yıkıcı olmayan testler

a. Yatay kusursuzluk testi-

- Eddy akım testi - EN10246-3, E3 seviyesi

- ultrasonik test - EN10246-7, U3 seviyesi

b. Sızıntı sıklığı

- Sızıntı geçirmezliğinin doğrulanması için yıkıcı olmayan testler EN10246-1 uyarınca yapılmalıdır.

EN10305 Genel başlık altında aşağıdaki bölümlerden oluşur "Tam uygulamalar için çelik borular - Teknik teslimat koşulları "

Bölüm 1: Dikişsiz Soğuk Çekici Tüpler

Bölüm 2: Saldırılmış soğuk çekilmiş borular

Bölüm 3: Soğuk olarak kaynaklı tüpler

Bölüm 4: Hidrolik ve pnevmatik güç sistemleri için dikişsiz soğuk çekim borular

Bölüm 5: Saldırılmış ve soğuk boyutlu kare ve dikdörtgen borular

Bölüm 6: Hidrolik ve Pnömatik Güç Sistemleri için Kaynatılmış Soğuk Çekici Borular

Uygulama referansları:

EN10002-1, Metal malzemeler - Çekim testi - Bölüm 1: Çevre sıcaklığında test yöntemi

EN10020, Çelik sınıflarının tanımı ve sınıflandırılması

EN10021, Çelik ve demir ürünleri için genel teknik teslimat gereksinimleri

EN10027-1, Çelik için isimlendirme sistemleri - Bölüm 1 : Çelik isimleri, ana semboller

EN10027-2, Çelik için isimlendirme sistemleri - Bölüm 2: Sayısal sistemler

EN10052, Demir ürünleri için ısı işleme terimleri sözlüğü.

EN10204, Metal ürünler - Denetim belgelerinin türleri

EN10233, Metal malzemeler - Tüp - Düzleştirme testi

EN10234, Metal malzemeler - Tüp - Sürüklenme genişleme testi

EN10246-1, Çelik boruların yıkıcı olmayan testleri - 1. bölüm:Hidrolik sızıntı sıklığını doğrulamak için dikişsiz ve kaynaklı (denizaltı yaylı kaynaklı hariç) ferromanyetik çelik boruların otomatik elektromanyetik testleri

EN10246-3, Çelik boruların yıkıcı olmayan testleri - Bölüm 3: Kusurları tespit etmek için dikişsiz ve kaynaklı (denizaltı yaylı kaynaklı hariç) çelik boruların otomatik girdap akımı testleri

EN10246-5,Çelik boruların yıkıcı olmayan testleri - 5. bölüm:Uzunlamalı kusurları tespit etmek için dikişsiz ve kaynaklı (denizaltı yaylı kaynaklı hariç) ferromanyetik çelik boruların otomatik tam çevresel manyetik dönüştürücü/akış sızıntısı testi

EN10246-7, Çelik boruların yıkıcı olmayan testi - 1. ve 2. seviye yıkıcı olmayan test personelinin yeterliliği ve yetkinliği.

EN ISO377, Çelik ve Çelik Ürünleri - Mekanik test için örneklerin ve test parçalarının yerleştirilmesi ve hazırlanması (ISO 377:1997)

EN ISO 2566-1, Çelik - Uzunluk değerlerinin dönüştürülmesi - Bölüm 1: Karbon ve Düşük alaşımlı çelikler (EN102566-1:1984)

EN 10168, Demir ve çelik ürünleri - Denetim belgeleri - Liste bilgileri ve açıklaması

ENV10220, dikişsiz ve kaynaklı çelik borular - Boyut birimi başına boyutlar ve kütleler

EN10266, Çelik borular, armatürler ve yapısal boşluklar - Ürün standartlarında kullanılmak üzere tanımlamalar ve semboller

EN ISO 4287, Jeometrik ürün özellikleri (GPS) - Yüzey doku: Profil yöntemi - Terimler, tanımlamalar ve yüzey doku parametreleri (ISO 4287:1997)
