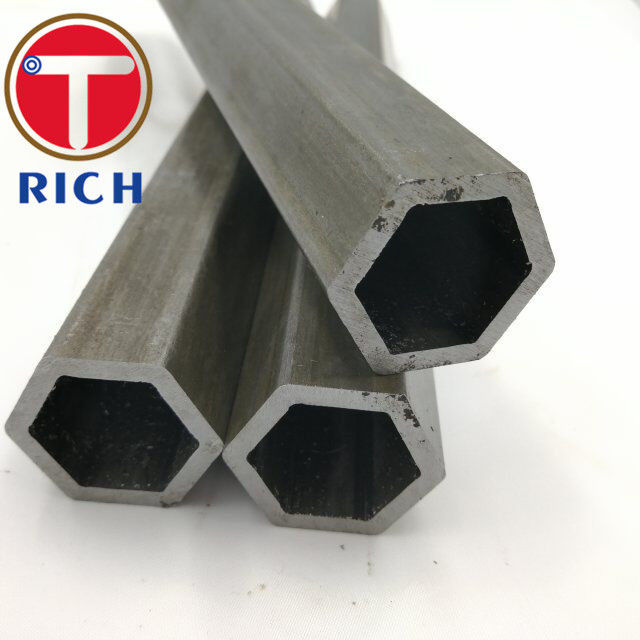

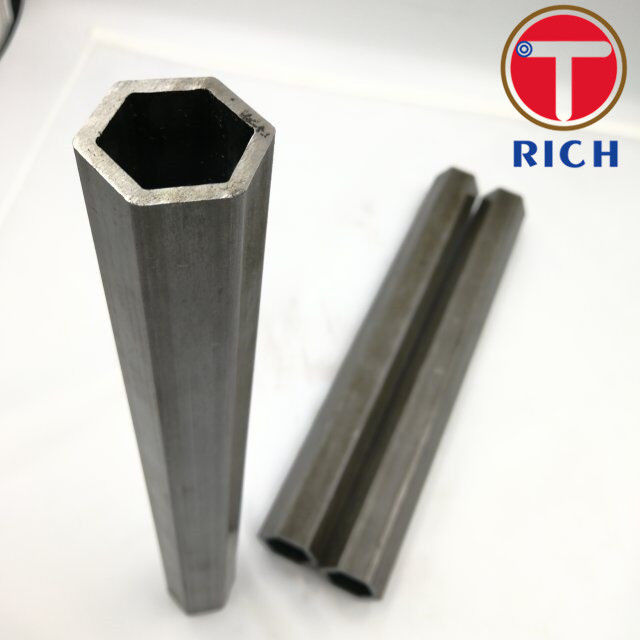

ASTM A500 Soğuk Çekilmiş Altıgen Dikişsiz Çelik Boru
TORICH soğuk çekilmiş altıgen dikişsiz çelik boru, çizimle tanımlanmış yapısal bileşenler için karbon çelik borudur. Dikişsiz üretim rotası ve altıgen profil, bileşen geometrisine uyacak şekilde belirtilmiştir. Siparişler ASTM A500 sınıfını, standart sürümünü, nihai teslimat koşulunu ve onaylanmış kesit çizimini belirtmelidir.
Mevcut ürün listesi, soğuk çekmeyi, dahili bir altıgen konfigürasyonu ve 12.000 mm'ye kadar uzunlukları belirtmektedir. Bu nedenle, sipariş vermeden önce iç ve dış profillerin doğrulanması gerekir. Mevcut ürün spesifikasyonu.
Özellikler
| Ürün | Özellik |
|---|---|
| Malzeme | Karbon çelik |
| Yönetici standart | ASTM A500/A500M-23, sipariş emrinde belirtilen sürüme tabidir |
| Sınıf | B, C veya D; sınıf ve üretim uygunluğu onay gerektirir |
| Üretim süreci | Soğuk çekilmiş, dikişsiz |
| Kesit | Onaylanmış bir çizime göre altıgen profil; altıgenin iç, dış veya her ikisi olduğunu belirtin |
| Dış çap / boyutlar | Çizime özel; dairesel bir dış kısım için dış çapı veya dış altıgen için düzlemler arası ve köşeler arası boyutları kullanın |
| İç çap | Gerekirse iç altıgen boyutları, köşe yarıçapları ve yönlendirme belirtilmelidir |
| Et kalınlığı | Çizime özel; minimum et kalınlığını ve muayene konumlarını tanımlayın |
| Uzunluk | Profil ve sipariş onayına tabi özel uzunluklar 1-12 m, listelenen maksimum: 12.000 mm |
| Tolerans aralığı | Profil boyutları, et kalınlığı, yarıçaplar ve bükülme ASTM A500 Bölüm 12 kapsamında kararlaştırılacaktır; evrensel altıgen toleransı iddia edilmemektedir |
| Düzlük | Özel profil için kabul sınırını kararlaştırın. Genel A500M referansı: maksimum sapma = 2 x L mm, burada L metre cinsinden toplam uzunluktur; 6 m üzerinde 12 mm |
| Yüzey durumu | Siparişle kararlaştırıldığı gibi; temizlik, korozyon koruması ve herhangi bir sayısal pürüzlülük gereksinimini belirtin |
| Isıl işlem | B/C Sınıfları: gerilim giderme veya tavlama kararlaştırılabilir. D Sınıfı: standart kapsamında zorunlu ısıl işlem |
| Uçlar | Kare kesim; iç ve dış çapak alma gereksinimlerini belirtin |
Özel şekil uygunluğu ve toleransları üretici ile kararlaştırılmalıdır. Genel düzlük referansı, doğrulanmış bir hassas düzleştirme yeteneği değildir. ASTM A500/A500M-23, Bölüm 11-12.
Ana Özellikler
- Tanımlanmış C Sınıfı mukavemeti: A500M-23 kapsamında, özel boru şekilleri dahil olmak üzere minimum akma mukavemeti 345 MPa ve çekme mukavemeti 425 MPa.
- Belirtilmiş altıgen geometri: düzlemler arası boyutlar, köşe yarıçapları, iç çap yönlendirmesi ve bükülme kararlaştırılan çizimle kontrol edilir.
- Dikişsiz yapı: belirtilen üretim rotası, boyuna bir üretim kaynak dikişini ortadan kaldırır.
- Sınıfa bağlı teslimat koşulu: D Sınıfı, minimum 590°C'de ısıl işlem gerektirir, standart tarafından öngörülen bekletme süresi ile.
Mukavemet ve ısıl işlem değerleri, bireysel bir sevkiyat için ölçümlerden ziyade standart gereksinimlerdir. ASTM A500/A500M-23, Bölüm 6 ve 9.
Avantajlarımız
- Net uyum gereksinimleri. Çizime dayalı sipariş, iç altıgeni dış altıgenden ayırır ve eşleşen boyutları tanımlar. Bu, belirsiz bir "altıgen boru boyutu"na güvenmek yerine ölçülebilir kabul kriterleri oluşturur.
- Sınıfa özel teknik bilgiler. Ayrı kimya ve mekanik özellik tabloları seçilen sınıfı tanımlar. Satın alma spesifikasyonu, uyumluluğu onaylarken soğuk çekme ve sonraki herhangi bir ısıl işlemin dikkate alınması için nihai teslimat koşulunu da belirtmelidir.
- Tanımlanmış muayene belgeleri. Satın alma emrinde ısı analizi sonuçlarını, çekme testi sonuçlarını ve onaylanmış profil çizimine karşı bir muayene raporunu belirtin. Üçüncü taraf denetimi, sipariş onayına tabi olarak mevcut olarak listelenmiştir.
Bu satın alma kontrolleri, özel şekil boyut anlaşması ve sertifikasyon gereksinimlerini ele alır. ASTM A500/A500M-23, Bölüm 12 ve 18. Üçüncü taraf denetim uygunluğu mevcut ürün spesifikasyonunda belirtilmiştir.
Uygulanabilir Standartlar
ASTM A500/A500M bu ürün tanımına tabidir. Aşağıdaki diğer standartlar ayrı ayrı belirtilen siparişler için referanstır; eşdeğer sınıfları veya otomatik çoklu standart uyumluluğu oluşturmazlar.
| Sistem | Standart ve ilgili |
|---|---|
| ASTM | A500/A500M-23: soğuk şekillendirilmiş karbon çelik yapısal borular, dikişsiz ve özel şekiller dahil. SI gereksinimlerine göre sipariş verirken A500M'yi belirtin. |
| EN | EN 10305-1:2016: dikişsiz soğuk çekilmiş hassas çelik borular; diğer kesitlere uygulama, uygun bir kararlaştırılmış spesifikasyon gerektirir. |
| GOST | GOST 13663-86: şekilli çelik borular için teknik gereksinimler; gerekli profil ve teslimat gereksinimlerini ayrı ayrı değerlendirin. |
| JIS | JIS G 3445:2025: makine yapımı için karbon çelik borular; sınıf, geometri ve teslimat gereksinimlerini ayrı ayrı değerlendirin. |
| GB | GB/T 3094-2012: soğuk çekilmiş şekilli çelik borular; mevcut listede de referans verilmiştir. |
Kaynaklar: ASTM, BSI, Rosstandart, Japon Standartları Derneği ve SAMR.
Uygulama
Tarım makineleri — sabit bir implement-çerçeve bağlantısı için altıgen bir konumlandırma kovanı. Profil, eşleşen bir bileşen için dönme konumu sağlayabilir. Uygunluk, alıcının uyum, yükler ve bağlantı tasarımı mühendislik değerlendirmesini gerektirir; bu, belgelenmiş bir kurulum değil, önerilen bir uygulamadır.
Kimyasal Bileşim
ASTM A500/A500M-23 üç sınıf içerir: B, C ve D. Aşağıdaki değerler kütle yüzdesi olarak ısı analizi limitleridir.
| Sınıf | C, maks. | Mn, maks.* | P, maks. | S, maks. | Cu, min.** |
|---|---|---|---|---|---|
| B | 0.26 | 1.35 | 0.035 | 0.035 | 0.20 |
| C | 0.23 | 1.35 | 0.035 | 0.035 | 0.20 |
| D | 0.26 | 1.35 | 0.035 | 0.035 | 0.20 |
Mekanik Özellikler
Aşağıdaki A500M-23 minimum gereksinimleri özel boru şekilleri için geçerlidir.
| Sınıf | Çekme mukavemeti, min. (MPa) | Akma mukavemeti, min. (MPa) | Uzatma 50 mm'de, min. (%) |
|---|---|---|---|
| B | 400 | 315 | 23* |
| C | 425 | 345 | 21** |
| D | 400 | 250 | 23* |
![]()
![]()
![]()
![]()
![]()
![]()
S: Ticari bir şirket misiniz yoksa üretici misiniz?
C: Biz bir üreticiyiz ve ayrıca ticaret hizmetleri de sağlayabiliriz.
S: Teslimat süreniz ne kadar?
C: Tipik teslimat süresi stoktaki mallar için 10-15 gün ve stokta olmayan mallar için 30-40 gündür, sipariş miktarına bağlıdır. Teslimat programı siparişle teyit edilir.
S: Numune sağlıyor musunuz? Ücretsiz mi?
C: Numuneler ücretsiz olarak sağlanabilir; navlun maliyetini alıcı öder. Sevkiyat öncesi numune uygunluğunu teyit edin.
S: Ödeme koşullarınız nelerdir?
C: 2.000 USD altındaki siparişler için ödeme %100 peşin yapılır. 2.000 USD üzerindeki siparişler için ödeme %30 T/T peşin yapılır, bakiyesi sevkiyat öncesi ödenir. Tam olarak 2.000 USD'lik siparişler için şartlar teklifte teyit edilir.
