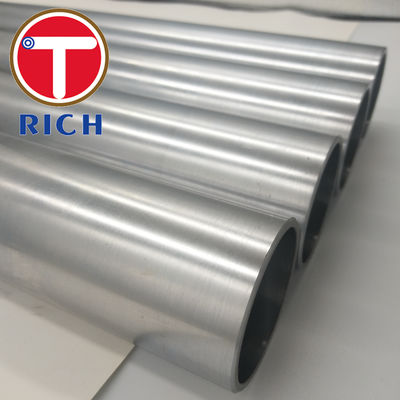

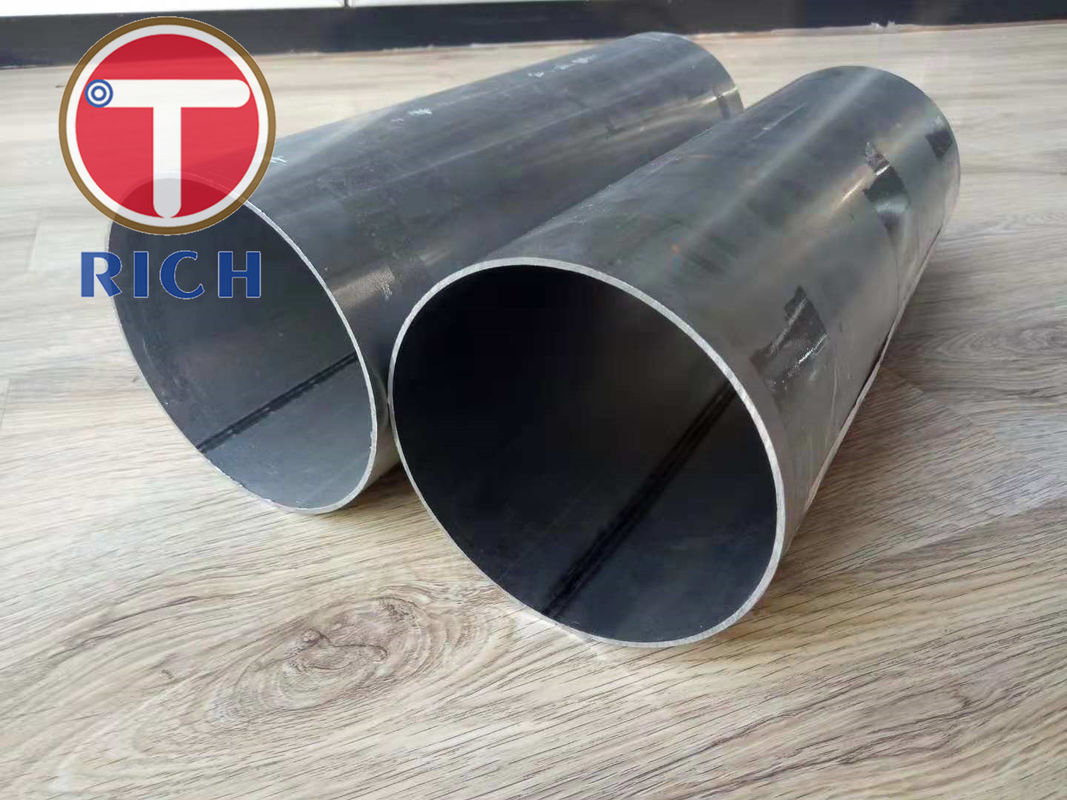

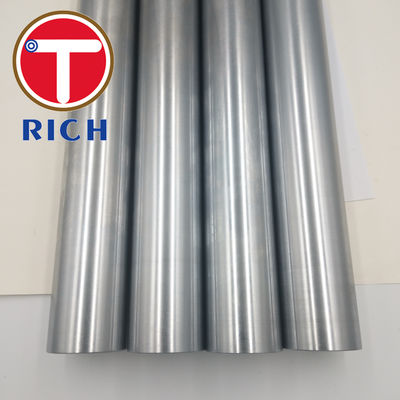

Büyük çaplı korrozyona dayanıklı otomotiv egzoz sistemleri için kaynaklı paslanmaz çelik borusu ASTM A554

Dış çap, ovallik, duvar kalınlığı ve son durum; boru, susturucu kabuğu, katalitik konvertör bağlantısı, kelepçe, flanş ve esnek kaplin arasındaki uyumu doğrudan etkiler. Kalibre edilmiş borular, otomatik kaynak, robotik montaj ve kayar bağlantı bağlantıları için projeye özel boyut kontrolleriyle birlikte tedarik edilebilir.

Tip 409, oksidasyon direnci, termal yorulma performansı, kaynaklanabilirlik ve kontrollü malzeme maliyetini bir araya getirdiği için otomotiv egzoz sistemleri için yaygın olarak seçilen titanyumla stabilize edilmiş ferritik paslanmaz çeliktir. Servis sırasında, özellikle ıslak veya klorür içeren ortamlarda yüzeysel renk değişikliği veya yüzey oksidasyonu gelişebilir.

Tip 304 yaklaşık %18-20 krom ve %8-10,5 nikel içerir. Tip 409'a göre daha iyi genel korozyon direnci ve dış görünüm sağlar, bu da onu görünür egzoz uçları ve performanslı egzoz sistemleri için uygun kılar.

Tip 316 ve 316L yaklaşık %2-3 oranında molibden içerir. Egzoz düzeneğinin yol tuzuna, kıyı atmosferlerine, kalıcı neme veya kimyasal olarak agresif yoğuşmaya maruz kaldığı durumlarda lokal korozyona karşı gelişmiş direnç sağlarlar.

Boru, mandrel bükme, döner çekmeli bükme, genişletme, küçültme, genişletme, boncuklama, dövme ve uç kanal açma için kontrollü kaynak dikişi yüksekliği ve tutarlı çevresel mekanik tepki ile üretilebilir.

Şiddetli bükülme için boru çapı, duvar kalınlığı, bükülme yarıçapı, kaynak konumu ve malzeme durumu arasındaki ilişki üretimden önce doğrulanmalıdır. Östenitik kaliteler normalde daha fazla uzama sağlarken, stabilize edilmiş ferritik kaliteler daha düşük termal genleşme sağlar ve termal döngü sırasında distorsiyonu azaltabilir.

Otomotiv egzoz boruları, motorun çalışması sırasında tekrar tekrar ısınmaya ve soğumaya maruz kalır. Malzeme kalitesi, kaynak kalitesi, artık gerilim, boru geometrisi ve bileşen tutuculuğunun tümü termal yorgunluğa karşı direnci etkiler.

Östenitik paslanmaz çelikler nispeten yüksek termal genleşmeye sahiptir. 409 gibi ferritik egzoz kaliteleri daha düşük termal genleşmeye sahiptir, bu da tekrarlanan sıcaklık değişikliklerine maruz kalan bileşenlerde avantajlı olabilir.

Otomatik sürekli kaynak, ilave metal gerekmeden stabil bir uzunlamasına dikiş sağlar. Borunun bileşen imalatına girmeden önce tamamlanmamış füzyonu, kaynak süreksizliklerini veya sızıntı yollarını belirlemek için çevrimiçi kaynak izleme ve tamamlayıcı tahribatsız testler uygulanabilir.

Tedarik endişesi:Büyük çaplı ince duvarlı borular şekillendirme, kesme, taşıma veya bükme sırasında oval hale gelebilir. Aşırı ovallik, dengesiz yerleştirmeye, tutarsız ekleme derinliğine, kelepçe sızıntısına ve robotik kaynak varyasyonuna neden olur.

Kontrol yöntemimiz:Dış çap, ovallik, et kalınlığı, düzlük, kesim uzunluğu ve uç geometrisi onaylanmış bir kontrol planına göre denetlenir. Daha yakın uyum gerektiren tüpler boyutlandırma ve kalibrasyon işlemlerinden geçirilebilir. Genişletilmiş uçlar, küçültülmüş uçlar ve kaydırmalı bağlantılar için projeye özel mastarlar kullanılabilir.

Mevcut kayıtlar:Boyutsal inceleme raporu, ilk ürün inceleme raporu, ölçüm sonuçları ve anlaşmaya göre proses kapasitesi verileri.

Tedarik endişesi:Görsel olarak kabul edilebilir bir uzunlamasına dikiş hala bükülme, genleşme veya termal döngü sırasında açılan yerel kusurlar içerebilir.

Kontrol yöntemimiz:Kaynak parametreleri üretim sırasında izlenir ve dikiş, sipariş edilen denetim planına göre girdap akımı testi, su altı hava sızıntısı testi, hidrostatik test, düzleştirme, parlama, genleşme veya metalografik inceleme ile değerlendirilebilir. Kaynak dikişi çıkarma derinliği, dikişe bitişik aşırı incelmeyi önlemek için kontrol edilir.

Mevcut kayıtlar:Tahribatsız muayene raporu, kaynak makrografı, düzleştirme sonucu, genişletme sonucu ve tutulan üretim numuneleri.

Tedarik endişesi:Paslanmaz çeliğin yalnızca fiyata göre seçilmesi, erken delinmeye, aşırı dış lekelenmeye veya gereksiz malzeme maliyetine yol açabilir.

Kontrol yöntemimiz:Kalite seçimi, bileşen konumu, maksimum çalışma sıcaklığı, yoğuşma suyuna maruz kalma, yol tuzuna maruz kalma, gerekli hizmet ömrü, görünüm gereklilikleri ve akış yönündeki şekillendirme ciddiyetine dayanmaktadır. Tip 409 normalde maliyet kontrollü alt gövde sistemleri için, Tip 304 daha iyi görünüm ve genel korozyon direnci için ve Tip 316 veya 316L ise daha agresif klorür içeren ortamlar için düşünülür.

Mevcut kayıtlar:Isı numarası izlenebilirliği, kimyasal analiz, mekanik özellik sertifikası, belirtildiğinde pozitif malzeme tanımlaması ve EN 10204 3.1 belgeleri.
