sınıf: | STKR 400 490 | boyutlar: | Çapı 5-420 mm |
---|---|---|---|
Uygulama: | Genel yapı | tip: | Karbon yapısal çelik |
Standart: | JIS | ||
Vurgulamak: | STKR490 Kare Boşluklu Kesit,JIS G3466 Kare Boşluklu Kesit,40x40x2.5 Kare Boşluklu Kesit |

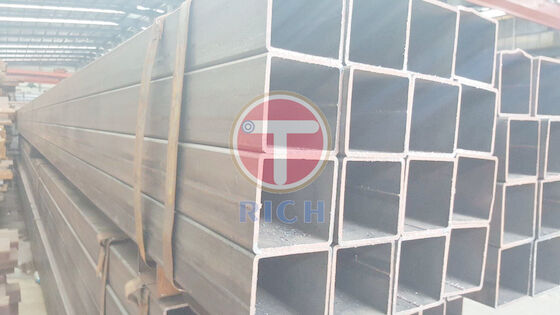

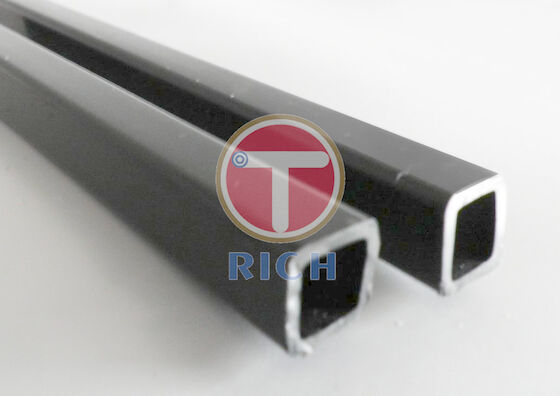

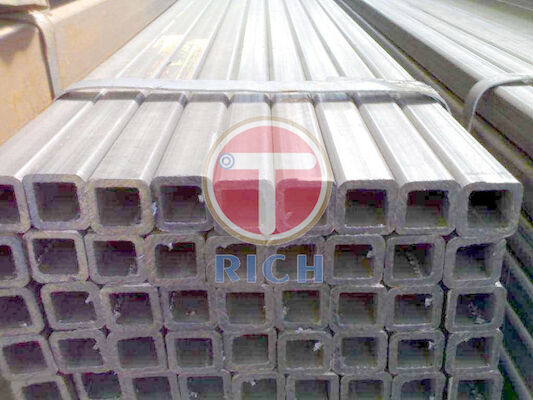

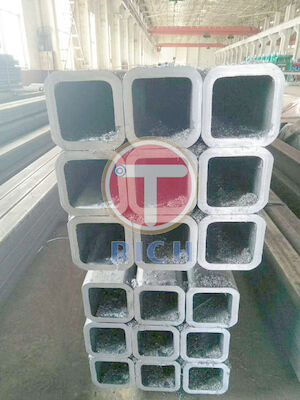

JIS G 3466 SS400 STKR 400 STKR490 galvanizli kare boşluklu profil 40x40x2.5
Özel şekil: Kare ve dikdörtgen şekilli dikişsiz çelik borular
JIS G 3466 Genel yapı için Karbon Çelik Kare ve Dikdörtgen borular
Standart JIS G 3466
Deminsion420 mm * 420 mm istek üzerine
duvar kalınlığı0,5-50 mm
Uzunluk12m maksimum
Uygulama: genel yapısal amaçlar için
Yöntem üretin:
KİMYASAL BİLEŞİM% max |
|||||
Çelik sınıfı |
C |
Si |
Mn |
P |
S |
STKR 400 |
0.25 |
- |
- |
0.04 |
0.04 |
490 STKR |
0.18 |
0.55 |
1.5 |
0.04 |
0.04 |
MEKANİK ÖZELLİKLER dk |
|||
Çelik Sınıfı |
Çekme mukavemeti Mpa |
Yeild noktası veya prova stresi Mpa |
Uzama% |
STKR 400 |
400 |
245 |
23 |
490 STKR |
490 |
325 |
23 |
Boyutsal tolerans |
||
Belirtilen öğe ve boyut |
Boyutsal tolerans |
|
kenar uzunluğu |
100 mm veya altı |
± 1.5 mm |
100 mm'den fazla |
±% 1.5 |
|
Düz plaka kısımlarının sağlamlığı |
yan uzunluk 100 mm veya altı |
0,5 mm maksimum |
100 mm'nin üzerinde yan uzunluk |
yan uzunluğun% 0,5'i dahilinde |
|
Bitişik düz plaka bölümleri tarafından yapılan açısallık
|
± 1.5 ° |
|
Köşedeki boyut: s |
3t maksimum |
|
Uzunluk |
+ belirtilmedi 0 |
|
Düzensizlik |
% 0.3 içinde |
|
Duvar kalınlığı: t |
Kaynakla kare çelik boru imalatı |
3 mm ± 0,3 mm'nin altında |
Dikişsiz kare çelik boru |
4 mm ± 0.6 mm'nin altında |
Daha fazla: Torich JIS G3444 3466 Standart STK400 STKR 400 STKR490 Kare Çelik Boru 20x20x2 masa ayağı olarak kullanılır Kare ve dikdörtgen Ağırlık:
W = 0,0157t (A + B-3,287t)
kaplama:Sıcak daldırma çinko kaplama
Elektrolitik çinko kaplama
Sıcak daldırma alüminyum kaplı
Sıcak daldırma çinko -% 5 alüminyum alaşımı kaplı
Sıcak daldırma% 55 alüminyum alaşım kaplamalı
Son:sade veya büyüleyici
