Bakır Nikel Geliştirilmiş Buharlaşma U 125MPa Alaşımlı Çelik Boru
Ürün Ayrıntıları
125MPa Alaşımlı Çelik Boru
,125MPa Bakır Nikel Boru
,Alaşımlı Çelik Boru C71500

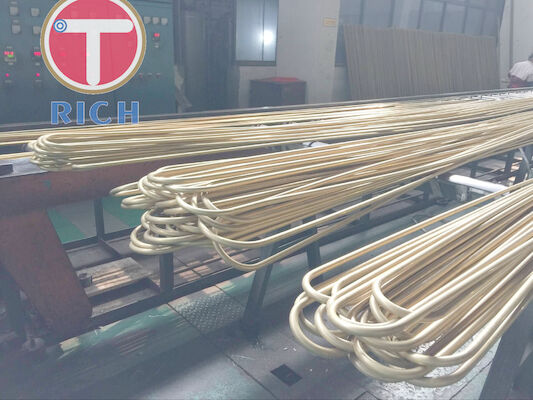

ASTM B111 C71500 Bakır-Nikel Geliştirilmiş Buharlama U-Tüpü 125 MPa Asgari Verim Gücü
ASTM B111 C71500 geliştirilmiş buharlaşma U-tüpü, buharlaştırıcılar, kondansörler ve diğer kabuk ve tüp ısı değiştirme ekipmanları için tasarlanmış dikişsiz bir 70/30 bakır-nikel ısı transferi tüpüdür.C71500 alaşımı 29Kontrolü altındaki demir eklenmesi ile 0,033,0% nikel ve O61 kızartılmış durumunda, ASTM B111 gereksinimlerine göre en az 360 MPa germe dayanıklılığı ve en az 125 MPa verim dayanıklılığı vardır.ASTM B111, dış çapı 80 mm'ye kadar olan dikişsiz bakır ve bakır alaşımlı kondansör ve ısı değiştiricileri borularını kapsar.
Geliştirilmiş bir buharlaşma U tüpü için, taban tüpü ASTM B111/B111M gereksinimlerine göre üretilirken, U bükme yarıçapı, düz bacak uzunluğu, güçlendirme profili, gelişmemiş uç uzunluğu,Geliştirilmiş bölüm için boyut toleransları alıcının onaylı boru çiziminde tanımlanmalıdır.. C71500, teknik olarak alaşımlı çelik sınıfından ziyade bakır-nikel alaşımıdır.
Özellikler
| Ürün | Spesifikasyon |
|---|---|
| Ürün | Pürüzsüz Geliştirilmiş Buharlama U-Tüp |
| Malzeme | Bakır-nikel alaşımı |
| Standart | ASTM B111/B111M |
| UNS sınıfı | C71500 |
| Alaşım Türü | 70/30 Bakır-Nikel |
| Üretim süreci | Dikişsiz, Soğuk Çekilmiş, Annealed, U-Bend |
| Dış çapı | ASTM B111 uyarınca 80 mm'ye kadar; çizime göre üretilen ortak proje boyutları |
| Duvar kalınlığı | Tipik olarak 0,5 ∼3,4 mm, OD ve proje özelliklerine bağlı olarak |
| Uzunluk | 1 ′′12 m, özelleştirilebilir |
| U-Bend Yarıçapı | Alıcının çizimine göre |
| Düz Bacak Uzunluğu | Sıcaklık değiştiricisinin tasarımına göre |
| OD Toleransı | ASTM B111 boyut tablosuna göre; tolerans OD ve duvar kalınlığına göre değişir. |
| Duvar kalınlığı toleransı | ASTM B111 boyut tablosuna göre |
| Düzlük | ASTM B111 / kabul edilen satın alma gereksinimlerine göre kontrol edilen düz bölümler |
| Yüzey Durumu | Yumuşak, temiz, zararlı kusurlardan arındırılmış; onaylanmış çizime uygun olarak yüzey geometriyi geliştirilmiştir. |
| Temperatör | O61 Sıvılandırılmış; HR50 çekilmiş ve geriltilmemiş, belirtilen yerlerde mevcuttur |
| O61 Çekim dayanıklılığı | ≥360 MPa |
| O61 Verim gücü | ≥ 125 MPa |
| Genişleme Gerekliği | O61 C71500 için orijinal OD'nin % 30 artışı |
| Dondurulmuş Taneler | 0.010 ∙ 0.045 mm |
| Yok edici olmayan inceleme | Her bir tüpün devrim akımı incelemesi; standartta izin verilen şekilde hidrostatik veya pnevmatik test belirtilebilir. |
ASTM B111, ekstrüzyon, çizim, kızartma, düzleştirme ve kesme de dahil olmak üzere üretim süreçlerini belirtir ve kimyasal, mekanik, performans ve yıkıcı olmayan inceleme kontrollerini gerektirir.
Ana Özellikleri
1. 125 MPa'nın tanımlanmış en düşük çıkış gücü
C71500'ün O61 kızartılmış ısıtmasında, ASTM B111 tarafından belirtilen %0,5 uzantı-alt yükleme yöntemi ile ölçülen en az 360 MPa'lık bir germe dayanıklılığı ve en az 125 MPa'lık bir verim dayanıklılığı vardır.Bu kombinasyon, tüp genişlemesi ve U bükme işlemleri için gerekli esnekliği korurken yeterli dayanıklılık sağlar.
2Kontrolü 70/30 Bakır-Nikel Kimya
C71500, %29,0~33,0 Ni, %0,40~1,0 Fe, maksimum %1,0 Mn, maksimum %1,0 Zn ve maksimum %0,05 Pb içerir.Kontrol edilen nikel ve demir içeriği, borunun deniz suyu veya klorür içeren diğer soğutma ortamlarıyla çalıştığında özellikle önemlidir..
3. % 30 O61 sıcaklığında genişleme kapasitesi
ASTM B111, kızartılmış C71500 için orijinal tüpün dış çapının %30'luk bir genişlemesini belirtir.Bu, daha sonra mekanik olarak bir boru levhasına genişletilmesi gereken borular için önemli bir kabul parametresi..
4Kontrolü Yeniden Kristalleşmiş Taneler Yapısı
C71500 tüpü için, ASTM B111, 0.010 ile 0.045 mm arasında ortalama taneler büyüklüğü ile tekdüze ve tam yeniden kristalleştirme gerektirir.Tahıl yapısı ASTM E112 uyarınca mikroskopik olarak değerlendirilir..
5Bireysel Eddy-Current Sınavı.
Her bir ASTM B111 borusunun, izin verilen alternatif bir basınç testi belirtilmedikçe, serap akımı incelemesinden geçmesi gerekmektedir.ASTM E243, boru servis performansını etkileyebilecek kesintileri tespit etmek için elektromanyetik inceleme prosedürünü sağlar.
Bizim Avantajlarımız
1. Tubesheet Genişleme Performansı Kontrol
Kondansör ve buharlaştırıcı üreticileri için en büyük endişe, tüpün bölünmeden, aşırı iş sertleştirmeden veya tutarlı olmayan mühürleme olmadan tüp levhasına genişletilip genişletilemeyeceği.
C71500 O61 tüpü için malzeme kontrolü, ASTM B111 minimum mekanik özellikleri 360 MPa germe dayanıklılığı ve 125 MPa verim dayanıklılığına dayanır.% 30 genişleme gereksiniminin belirtilmesiyle birlikteGıdalanmış taneler yapısı da 0,010~0,045 mm arasında kontrol edilir. Bu parametreler borular boru levhası montaj işlemlerine girmeden önce objektif kabul kriterleri sağlar.
2- Üretimden önce tüpün tam uzunluğunu kontrol etmek
Küçük boylamlı kesintiler, çizim kusurları,ve yerel duvar kusurları kritik tedarik endişeleri çünkü tek bir sızıntılı boru, değişken devreye girdikten sonra kapatılması veya tıkanması gerekebilir.
Her boru, ASTM B111 ve ASTM E243 uyarınca girdap akımı incelemesine tabi tutulabilir. Gerektiğinde hidrostatik veya pnevmatik test de belirtilebilir.ısı tanımlaması, kimyasal analiz, boyut sonuçları ve mekanik özellik verileri, izlenebilirlik için değirmen test belgesine dahil edilebilir.
3Çizimle denetlenen U-Bend ve Geliştirilmiş Yüzey Boyutları
ASTM B111, temel dikişsiz tüpü tanımlar, ancak geliştirilmiş buharlaşma yüzeyleri veya bitmiş U bükümleri için tek bir evrensel geometri belirlemez.Üretim, OD'yi tanımlayan onaylı bir teknik çizimden kontrol edilmelidir., duvar kalınlığı, büyütme yüksekliği ve pitch, pürüzsüz uç uzunluğu, U bükme yarıçapı, bacak mesafesi, dokunma noktaları, toplam gelişmiş uzunluk ve boyut toleransları.
Bu, güçlendirme geometriyi genel bir ASTM B111 gereksinim olarak ele almayı önler ve ısı değiştiricisi üreticisine boru yerleştirme, paket montajı,ve boru levhasının konumlandırılması.
Uygulama Standartları
| Standart Sistem | Uygulanabilir Standart / Referans | Uygulama Alanı |
|---|---|---|
| ASTM | ASTM B111/B111M | Bakır ve bakır alaşımlı kondansör, buharlaştırıcı ve ısı değiştiricisi tüpleri |
| ASME | ASME SB-111 | ASTM B111 gereksinimlerine dayanan basınçlı ekipman malzeme özellikleri |
| EN | EN 12451 | Isı değiştiricileri için dikişsiz yuvarlak bakır alaşımlı borular |
| JIS | JIS H3300 | Bakır ve bakır alaşımlı dikişsiz borular ve borular |
| GB | GB/T 8890 | Kondensatörler ve ısı değiştiriciler için dikişsiz bakır alaşımlı borular |
| GOST | Bakır-nikel kondansör tüpleri için GOST standartları belirli alaşım ve boyut gereksinimleri ile seçilmelidir | Sözleşme özel eşdeğerlik şartı |
Uygulama
Deniz suyunu tuzdan arındırmak için çoklu efektli evaporasyon cihazı.
C71500 gelişmiş buharlaştırma U tüpleri, çok yönlü deniz suyu tuzsuzlaştırma buharlaştırıcısının tüp paketinde kullanılabilir.Bakır-nikel temel malzeme gerekli ısı transferi tüp bütünlüğünü sağlar, gelişmiş buharlaşma yüzeyi etkili ısı transferi alanını arttırır ve borunun tasarlanmış tarafında soğutucu maddenin veya işlem sıvısının kaynamasını teşvik eder.
Bu uygulama için, tedarik çizimi, boru levhasının genişlemesi için gerekli olan genişletilmiş bölüm uzunluğunu, düz uçlu bölümü, U bükme yarıçapını, bacak aralıklarını,büküldükten sonra izin verilen ovalite, ve denetim gereksinimleri.
Kimyasal Kompozisyon
| UNS sınıfı | Cu | Ni incl. | Fe | M | Zn | Pb Max. | Al | - Evet. | Cr / Diğerleri |
|---|---|---|---|---|---|---|---|---|---|
| C71500 | Geri kalanı | 290.033'ü.0 | 0.40 ¢1.0 | 1.0 maksimum. | 1.0 maksimum. | 0.05 | - Evet. | - Evet. | - Evet. |
| C70600 | Geri kalanı | 9.0 ¢ 11.0 | 1.0 ¢ 1.8 | 1.0 maksimum. | 1.0 maksimum. | 0.05 | - Evet. | - Evet. | - Evet. |
| C71640 | Geri kalanı | 29.0 ¢ 32.0 | 1.7 ¢2.3 | 1.5 ¢2.5 | 1.0 maksimum. | 0.05 | - Evet. | - Evet. | C 0.06 maksimum; S 0.03 maksimum. |
| C72200 | Geri kalanı | 15.0 ¢18.0 | 0.50 ¢1.0 | 1.0 maksimum. | 1.0 maksimum. | 0.05 | - Evet. | - Evet. | Cr 0.30 ¢0.70Si 0,03 en fazla; Ti 0,03 en fazla. |
| C68700 | 76.0 ¢ 79.0 | - Evet. | 0.06 maksimum. | - Evet. | Geri kalanı | 0.07 | 1.8 ¢2.5 | 0.02'0.06 | - Evet. |
Mekanik Özellikler
| UNS sınıfı | Temperatör | Durum | Çekim gücü Min. | İndirim Gücü Min. | Uzunluk Min. |
|---|---|---|---|---|---|
| C71500 | O61 | Sıvılandırılmış | 360 MPa | 125 MPa | ASTM B111 çekim tablosunda belirtilmemiş |
| C70600 | O61 | Sıvılandırılmış | 275 MPa | 105 MPa | ASTM B111 çekim tablosunda belirtilmemiş |
| C71640 | O61 | Sıvılandırılmış | 435 MPa | 170 MPa | ASTM B111 çekim tablosunda belirtilmemiş |
| C72200 | O61 | Sıvılandırılmış | 310 MPa | 110 MPa | ASTM B111 çekim tablosunda belirtilmemiş |
| C68700 | O61 | Sıvılandırılmış | 345 MPa | 125 MPa | ASTM B111 çekim tablosunda belirtilmemiş |
S: Ticaret şirketi misiniz yoksa üretici misiniz?
A: Üretici, aynı zamanda ticaret yapabilir.
S: Teslimat süreniz ne kadar?
A: Genel olarak, mallar stokta ise 10-15 gün veya mallar stokta değilse 30-40 gün,
Bu miktarına göre.
S: Örnekleri sağlıyor musunuz? Ücretsiz mi ekstra mı?
A: Evet, örneği ücretsiz olarak sunabiliriz, ancak nakliye masrafını ödemek gerekir.
Ödeme şartlarınız nedir?
A: Ödeme <=2000USD, %100 önceden. Ödeme>=2000USD, %30 T/T önceden, nakliye öncesi bakiye.
Başka bir sorunuz varsa, lütfen benimle iletişime geçmekten çekinmeyin.
-
DOM Üretimi ile Auto Parts ASTM A513 Soğuk Haddeleme Kaynaklı Çelik Borular
Auto Parts ASTM A513 Welded Steel Tubes with DOM production ASTM A513 Electric-Resistance-Welded Carbon and Alloy Steel Mechanical Tubing Applications: for Machinery, Mechanical Engineering 1. Standard: ASTM A513 cold rolling welded precision steel tubes 2. Steel Grade: SAE1010, SAE1020, other ... -
Hidrolik Sistemler için 25mm Çaplı Parlak Tavlama Dikişsiz Çelik Boru
EN10305-1 E235 E355 NBK Bright Annealing Precision Steel Pipes for Hydraulic Systems EN10305-1 NBK Bright Annealed Precision steel pipes for Hydraulic system OD:4-80 (mm) WT0.5-10 (mm) Length 1000-12000mm Product name: Seamless Precision Steel Pipe Application: for hydraulic systems precision steel ... -
Hidrolik Sistemler İçin Hassas Dikişsiz Siyah Fosfatlama Çelik Boru
Steel Pipes with high precision for Hydraulic Systems with Black Phosphating surface Black Phosphated Hydraulic Tubes with High Precision and tight tolerance, the tubes are produced by precision cold drawn and cold rolling, then bright annealed in a protected atmosphere, afterwards it is blackphosph... -
Hassas Dikişsiz Galvanizli Çelik Borular DIN2391 EN103052 ST35.0 ST37
Precision Seamless Galvanized Steel Tubes DIN2391 EN103052 ST35.0 ST37 Production Process: Cold rolling by Cold pilger machine and Cold rolling machine,galvanized and zinc plated could be applied. Cold Rolled and Galvanized Steel Tube Production process: DIN highly accurate, cold rolled and bright ...
