ASTM A179 A192 Sıcaklık Değiştiricileri için basınç taşıyan yapıya ve kontrol edilen U-Bend Geometriye sahip dikişsiz karbonlu çelik U bükümlü borular
Temel Özellikler
Menşe Yeri:
ZHEJIANG ÇİN
Marka Adı:
TORICH
Sertifikasyon:
ISO 9001 ISO 14001 TS 16949 EN 10204.3.1
Model Numarası:
ASTM A179 A192
Ticaret Mülkleri
Minimum Sipariş Miktarı:
1 TON
Fiyat:
USD 1200-1600 Per Ton
Ödeme Şartları:
L/C,D/A,D/P,T/T,Western Union,MoneyGram
Tedarik Yeteneği:
60000 Ton/Ton/Yıl
Ürün Özetleri
Isı Değiştirici Kabukları İçin ASTM A179 A192 U Büküm Boruları Ürün Genel Bakışı ASTM A179 / ASTM A192 U büküm boruları, kompakt paket tasarımı, güvenilir basınç direnci ve kararlı ısı transfer performansı gerektiren kabuk ve borulu ısı değiştiriciler, kazanlar, kondenserler ve benzeri termal ...
Ürün Ayrıntıları
Vurgulamak:
ASTM A179 u bükme borular
,ASTM A192 u bükme borular
,TORICH u bükme borular
Base Material:
Düşük karbonlu dikişsiz çelik boru / karbonlu çelik kazan borusu
Standard:
ASTM A179 / ASME SA179; ASTM A192 / ASME SA192
Manufacturing Process:
A179 için dikişsiz, soğuk çekilmiş; A192 için dikişsiz kazan borusu üretimi, ardından U-bükme
Outside Diameter:
A179 dürbünü için tipik olarak 12,7-76,2 mm; A192 kapsamı için 12,7-177,8 mm; projeye özel boyutlar
Wall Thickness:
Eşanjör servisi için tipik olarak 0,7-8,0 mm; tasarım basıncına ve bükülme yarıçapına göre son seçim
Length:
1-12 m düz uzunluk veya gelişmiş uzunluk, özelleştirilebilir
Bend Form:
180° U viraj
Heat Treatment:
Taban-tüp standardının gerektirdiği şekilde; Belirtildiğinde bükülme sonrası gerilim giderme mevcutt
Ürün Tanımı
Isı Değiştirici Kabukları İçin ASTM A179 A192 U Büküm Boruları
Ürün Genel Bakışı
ASTM A179 / ASTM A192 U büküm boruları, kompakt paket tasarımı, güvenilir basınç direnci ve kararlı ısı transfer performansı gerektiren kabuk ve borulu ısı değiştiriciler, kazanlar, kondenserler ve benzeri termal ekipmanlar için üretilmiş dikişsiz karbon çelik borulardır. ASTM A179 genellikle dikişsiz soğuk çekilmiş düşük karbonlu ısı değiştirici ve kondenser boruları için seçilirken, ASTM A192 daha yüksek basınçlı hizmetler için dikişsiz karbon çelik kazan ve süper ısıtıcı boruları için kullanılır. U bükümlü değiştirici paketleri için ürün odağı sadece düz boru kimyası ve mukavemeti değil, aynı zamanda büküm bütünlüğü, büküm bölgesindeki et kalınlığı kontrolü, artık gerilim yönetimi ve şekillendirme sonrası muayene üzerinedir.
Teknik Özellikler
| Kalem | Açıklama |
|---|---|
| Ürün Adı | ASTM A179 / ASTM A192 Dikişsiz Karbon Çelik U Büküm Boruları |
| Temel Malzeme | Düşük karbonlu dikişsiz çelik boru / karbon çelik kazan borusu |
| Standart | ASTM A179 / ASME SA179; ASTM A192 / ASME SA192 |
| Sınıf | ASTM A179, ASTM A192 |
| Üretim Süreci | Dikişsiz, A179 için soğuk çekilmiş; A192 için dikişsiz kazan borusu üretimi, ardından U bükme |
| Dış Çap | A179 kapsamı için tipik olarak 12,7-76,2 mm; A192 kapsamı için 12,7-177,8 mm; projeye özel boyutlar mevcuttur |
| Et Kalınlığı | Isı değiştirici hizmeti için tipik olarak 0,7-8,0 mm; nihai seçim tasarım basıncı ve büküm yarıçapına göre yapılır |
| Uzunluk | 1-12 m düz uzunluk veya geliştirilmiş uzunluk, özelleştirilebilir |
| Büküm Şekli | 180° U büküm |
| Büküm Yarıçapı | Normalde 1,5 x OD'den yukarı doğru veya çizim/TEMA gereksinimine göre |
| Tolerans Aralığı | ASTM boyut toleransına ve kabul edilen U büküm imalat toleransına göre |
| Düzlük | Bükmeden önce kontrol edilir; bacak düzlüğü anlaşmaya göre mevcuttur |
| Yüzey Durumu | Parlak soğuk çekilmiş / temiz tavlanmış / hafif yağlanmış / dağlanmış (anlaşıldığı gibi) |
| Isıl İşlem | Temel boru standardının gerektirdiği şekilde; belirtildiğinde büküm sonrası gerilim giderme mevcuttur |
| Boru Uçları | Düz uç, kare kesim, çapak alınmış |
| Muayene | Kimyasal analiz, çekme testi, uygun olduğu yerlerde düzleştirme/genişletme, sertlik, hidrostatik veya NDT, büküm bölgesi görsel kontrolü |
Ana Özellikler
- Dikişsiz basınç taşıyan yapı: ASTM A179, ısı değiştiriciler ve kondenserler için dikişsiz soğuk çekilmiş düşük karbonlu çelik boruları kapsar, ASTM A192 ise yüksek basınçlı hizmetler için dikişsiz karbon çelik kazan ve süper ısıtıcı borularını kapsar. Bu, basınç sınırındaki boyuna kaynak riskini ortadan kaldırır.
- Kompakt değiştirici paketleri için kontrollü U büküm geometrisi: Değiştirici imalatında, U büküm yarıçapı yaygın olarak 1,5 x OD ve yukarı doğru olarak belirtilir. Bu, kanıtlanmış endüstri uygulaması dahilinde büküm imalatını sağlarken kompakt kabuk ve borulu düzenleri destekler.
- Isı transferi görevi için A179 boyut avantajı: ASTM A179, verimli ısı transfer boruları için boyut tutarlılığını ve iç/dış yüzey kalitesini iyileştirmek için yaygın olarak kullanılan soğuk çekme gerektirir.
- Daha yüksek basınç görevi için A192 mukavemet marjı: ASTM A192 kazan borusu, daha yüksek basınç altında minimum et kalınlığında dikişsiz karbon çelik boru hizmeti için tasarlanmıştır, bu da onu değiştirici görevi artırılmış basınç veya sıcaklık koşullarıyla birleştirildiğinde uygun hale getirir.
- Üretim sonrası sertlik kontrolü: ASTM A179 ürün özetleri maksimum 72 HRB sertlik belirtirken, ASTM A192 uyumluluğun bir parçası olarak sertlik kontrolü artı düzleştirme, genişletme ve hidrostatik testler gerektirir.
Kalite Güvencesi Avantajları
- Büküm alanı boyut kararlılığı: U büküm yarıçapını 1,5 x OD'den başlayan pratik değiştirici aralıklarından kontrol ediyoruz ve büküm, kabul edilen takım ve boyut kriterlerine karşı üretilir. Bu, aşırı et kalınlığı incelmesi riskini azaltır ve boru tabakası montajı sırasında paket uyum tutarlılığını iyileştirir.
- Bükmeden sonra artık gerilim kontrolü: Hizmet gerektiriyorsa büküm sonrası gerilim giderme sağlanabilir. Endüstri teknik rehberliği, U büküm şekillendirmesinden sonra ısıl işlemin artık gerilimi azaltmak ve zorlu hizmetlerde büküm alanı arıza mekanizmalarının riskini düşürmek için kullanıldığını vurgulamaktadır.
- Boru bütünlüğü doğrulaması: Temel boru mekanik ve hidrostatik gereksinimlerinin ötesinde, değiştirici boru muayene uygulaması, et kalınlığı kaybı, çukurlaşma ve yerel kusurları belirlemek için giderek daha fazla girdap akımı veya ilgili NDT yöntemlerini kullanmaktadır. Proje siparişleri için, büküm bölgesi muayenesi, hidro test ve ek NDT, QA planında belirtilebilir.
Uygulama Standartları
| Sistem | Standart | Kısa Açıklama |
|---|---|---|
| ASTM / ASME | ASTM A179 / ASME SA179 | Isı değiştiriciler ve kondenserler için dikişsiz soğuk çekilmiş düşük karbonlu çelik borular |
| ASTM / ASME | ASTM A192 / ASME SA192 | Yüksek basınçlı hizmetler için dikişsiz karbon çelik kazan ve süper ısıtıcı boruları |
| ASTM / ASME | ASTM A210 / ASME SA210 Sınıf A-1 / C | Daha yüksek mukavemetli hizmetler için dikişsiz orta karbonlu kazan ve süper ısıtıcı boruları |
| EN | EN 10216-2 P235GH | Yüksek sıcaklıkta basınç amaçlı dikişsiz alaşımsız çelik borular |
| JIS | JIS G3461 STB340 | Karbon çelik kazan ve ısı değiştirici boruları |
| GB | GB/T 3087 20 | Düşük ve orta basınçlı kazanlar için dikişsiz çelik borular |
| GOST | GOST uygulaması altında yaygın olarak 20 çelik kazan/servis borularıyla eşleştirilir | BDT pazarındaki basınçlı boru uygulamalarında kullanılır; sınıf onayı proje koduna göre yapılmalıdır |
Uygulama Alanı
Özel uygulama: Kabuk ve borulu yüzey kondenser boru paketi
ASTM A179 / A192 U büküm boruları, bir tarafın borudan, diğer tarafın ise kabuktan aktığı bir yüzey kondenserinde veya kabuk ve borulu ısı değiştiricisinde boru paketi elemanı olarak kullanılır, U konfigürasyonu geri dönüş başlıklarını azaltır ve kompakt ekipman tasarımına yardımcı olur.
Kimyasal Bileşim
Aşağıda, kazan / ısı değiştirici dikişsiz boru tedariki için yaygın olarak başvurulan beş sınıf için pratik bir karşılaştırma tablosu bulunmaktadır. Değerler standart sınıf sınırları veya belirtilen standart özetlerinden tipik yayınlanmış sınırlardır.
| Sınıf | Standart | C (%) | Si (%) | Mn (%) | P (%) | S (%) |
|---|---|---|---|---|---|---|
| ASTM A179 | ASTM A179 / ASME SA179 | 0,06-0,18 | -- | 0,27-0,63 | ≤0,035 | ≤0,035 |
| ASTM A192 | ASTM A192 / ASME SA192 | 0,06-0,18 | ≤0,25 | 0,27-0,63 | ≤0,035 | ≤0,035 |
| ASTM A210 Sınıf A-1 | ASTM A210 / ASME SA210 | ≤0,27 | ≥0,10 | ≤0,93 | ≤0,035 | ≤0,035 |
| ASTM A210 Sınıf C | ASTM A210 / ASME SA210 | ≤0,35 | ≥0,10 | 0,29-1,06 | ≤0,035 | ≤0,035 |
| JIS STB340 | JIS G3461 | ≤0,18 | ≤0,35 veya siparişe göre 0,10-0,35 | 0,30-0,60 | ≤0,035 | ≤0,035 |
Mekanik Özellikler
| Sınıf | Standart | Çekme Mukavemeti | Akma Mukavemeti | Uzama |
|---|---|---|---|---|
| ASTM A179 | ASTM A179 / ASME SA179 | ≥325 MPa (47 ksi) | -- | ≥35% |
| ASTM A192 | ASTM A192 / ASME SA192 | ≥325 MPa (47 ksi) | ≥180 MPa (26 ksi) | ≥35% |
| ASTM A210 Sınıf A-1 | ASTM A210 / ASME SA210 | ≥415 MPa (60 ksi) | ≥255 MPa (37 ksi) | ≥30% |
| ASTM A210 Sınıf C | ASTM A210 / ASME SA210 | ≥485 MPa (70 ksi) | ≥275 MPa (40 ksi) | ≥30% |
| JIS STB340 | JIS G3461 | ≥340 MPa | ≥175 MPa | ≥27-35% (OD / numune tipine bağlı olarak) |

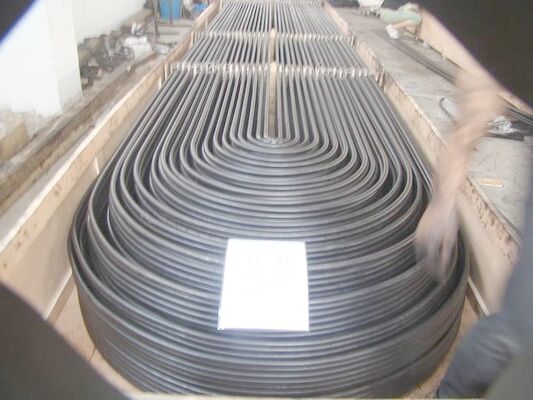

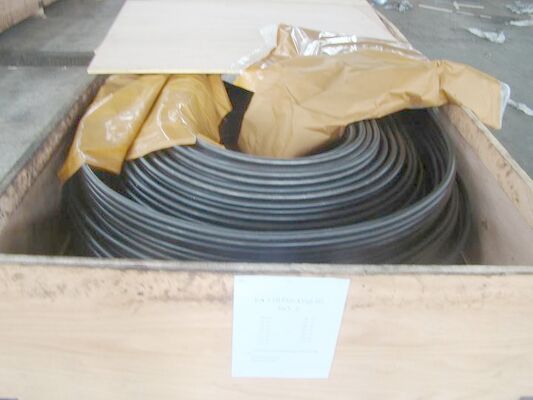

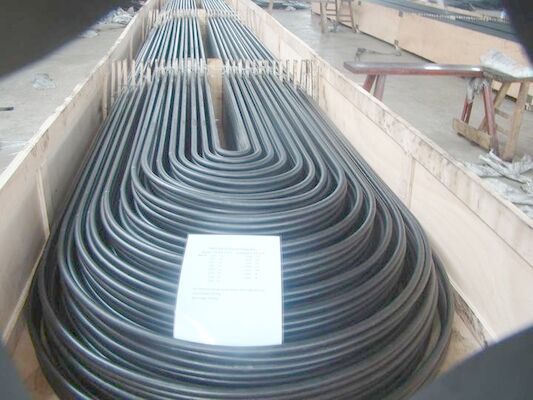

Ürün Galerisi
Sıkça Sorulan Sorular
S: Ticaret şirketi misiniz yoksa üretici misiniz?
C: Üreticiyiz, ticaret de yapabiliriz.
S: Teslimat süreniz ne kadar?
C: Genel olarak, mallar stokta ise 10-15 gündür, stokta değilse miktara göre 30-40 gündür.
S: Numune sağlıyor musunuz? Ücretsiz mi yoksa ek ücretli mi?
C: Evet, numuneyi ücretsiz olarak sunabiliriz ancak navlun maliyetini ödemeniz gerekir.
S: Ödeme koşullarınız nedir?
C: Ödeme ≤ 2000 USD, %100 peşin. Ödeme ≥ 2000 USD, %30 T/T peşin, sevkiyat öncesi bakiye. Başka bir sorunuz olursa lütfen benimle iletişime geçmekten çekinmeyin.
