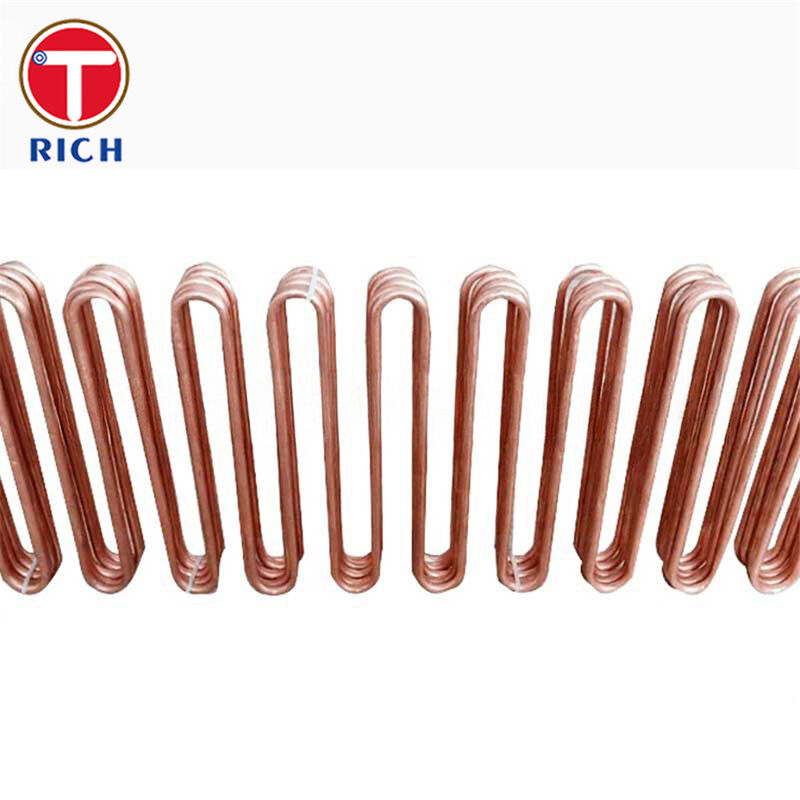

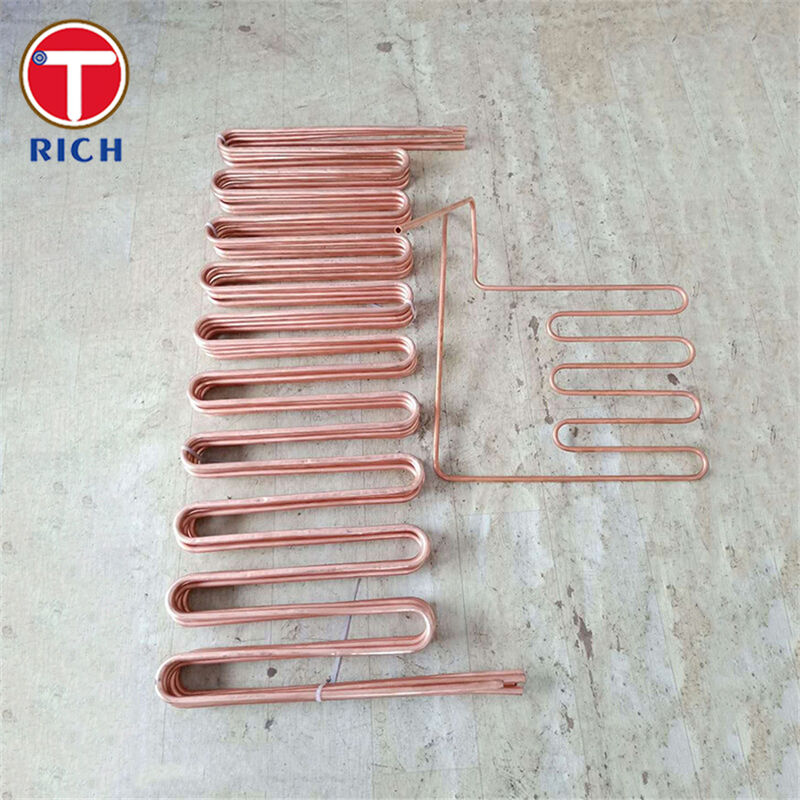

ASTM B395 Isı Eşanjörü Uygulamaları İçin Dikişsiz U-Bükümlü Bakır Boru
Ürün Ayrıntıları
ASTM B395 U-Bükme Borusu
,Dikişsiz U-Büküm Bakır Boru
,Isı Eşanjörü U-Bükme Borusu
ASTM B395 Sıcaklık Değiştiricileri için U-Bend Dikişsiz Bakır ve Bakır Alaşımlı Tüpler
Malzeme
ASTM B395/B395M U bükümlü tüpler, kondensörlerde, buharlaştırıcılarda ve ısı değiştiricilerinde kullanılan ve dikişsiz bakır ve bakır alaşımlı tüplerden üretilen 180° bükümlü, dikişsiz tüplerdir.Specifikasyon, ≤ 2 inçlik borular için geçerlidir.. (50 mm) OD ve oksijensiz bakır (C10200), fosfor-oksitsiz bakır (C12200), amirallik/alüminyum tunç (C44300/C68700),ve bakır-nikel sınıfları (C70600/C71500), diğerleri arasında.
Özellikler
-
Ürün biçimi: U bükümlü tüp (tek bir düzlemde U şeklinde 180° bükülmüş).
-
Boyut aralığı (OD): ≤ 2 in. (50 mm).
-
Alaşım/temperatör: Her sipariş için UNS işareti ve temperatör belirtilmelidir.
-
Önemli sıralama parametreleri (PO'da/çizimde belirtilmesi önerilir):
-
Tüp OD × duvar kalınlığı
-
Eğiliş yarıçapları programı
-
Bacak uzunluğu (düz bacaklar)
-
-
Çift çaplı seçenek (küçük viraj yarıçapları için):
-
Çift çaplı = birden fazla duvar kalınlığı olan boru.
-
Belirtildiği takdirde, merkezi bölüm bükülmeden önce düz bacaklı duvardan bir BWG daha kalın yapılır; varsayılan olarak sabit ID'ye (OD'yi artırarak elde edilen daha ağır bölüm) yapılır.
-
-
Bükme kalitesi: Bükme kısmı eğrilik açısından büyük ölçüde tekdüze olmalıdır.
Ana Özellikleri
-
Bakır/bakır alaşım metalürjisinden yüksek ısı transferi verimliliği (kondansör/buharlaştırıcı/sıcaklık değiştiricisi hizmeti için optimize edilmiştir).
-
Alaşım esnekliği: soğutma ortamlarına (tatlı su, tuzlu su, deniz suyu) uymak için bakır, tunç, alüminyum tunç ve Cu-Ni sınıfları.
-
Süreç hazır geometri: kompakt kabuk ve boru paketleri için doğru U bükümleri.
-
Standartın içine yerleştirilmiş kalite doğrulama: fırtınalı akım NDT ve sızıntı testi seçenekleri.
Bizim Avantajlarımız
-
U bükümü inceler, yumurtlar veya kırışır mı?
U bükümleri doğal olarak bükümle ilgili deformasyon riskleri (ovalite / incelme) ile karşı karşıyadır.Standart, bükme dayanıklılığını artırmak için bükmeden önce daha ağır bir gezgin merkez bölümüne (bir BWG daha kalın) izin verir, varsayılan olarak sabit kimliği korurken. -
Bendirmeden önce tüpün kusursuz olduğundan nasıl emin olursunuz?
ASTM B395, her tüpün, bükülmeden önce, arızalara neden olabilecek kesintileri tespit etmek için ASTM E243 uygulamasına göre, serin akım testi yapmasını gerektirir. -
Sızıntı geçirmezliği nasıl garanti edersiniz?
Her bir U bükme borusu bir sızıntı testinden geçmelidir ve üreticinin, aksi belirtilmedikçe, yöntemi seçmesine izin verilir:
-
7000 psi (48 MPa) olan lif gerginliğine yönelik hidrostatik test (belirtilmedikçe ölçüm basıncı 1000 psi / 6,9 MPa'yı geçmemelidir) veya
-
5 saniye boyunca sızıntı belirtisi olmadan ≥ 60 psi (400 kPa) sıcaklıkta pnevmatik test.
-
Özellikle tunç hizmetinde, gerginlik korozyon çatlama riski (SCC) hakkında ne denebilir?
SCC, çevre + kalıntı stresinden kaynaklanabilir; Amonyak ile ilgili SCC, bakır ısı değiştiricisi hizmetinde bilinen bir arıza modudur.ve Cu-Ni U bükümleri için standart, U bükümlü bölümün rahatlama ısıtıcısını belirleme seçeneğini sağlar; duyarlılık test seçenekleri (amonyak buharı / cıva nitratı) ayrıca özellikte ele alınır. -
KS/QC için izlenebilirlik ve belgelendirme sağlayabilir misiniz?
ASTM B395 sipariş seçenekleri arasında ısı tanımlama/izlenebilirlik, sertifikasyon ve gerektiğinde projenin belgeleri ve gelen denetimleri destekleyen Mill Test Raporu (MTR) bulunur.
Kimyasal Kompozisyon
| UNS sınıfı | Cu | Ni (Co dahil) | Zn | S.n. | Al | Fe | Pb (max) | - Evet. | P | Notlar |
|---|---|---|---|---|---|---|---|---|---|---|
| C12200 | 99.9 dakika | - Evet. | - Evet. | - Evet. | - Evet. | - Evet. | - Evet. | - Evet. | 0.015 ¢ 0.040 | Fosfor-oksitsiz bakır |
| C44300 | 70.0 ¢73.0 | - Evet. | Geri kalanı | 0.9 ¢1.2 | - Evet. | 0.06 en fazla | 0.07 maksimum | 0.02'0.06 | - Evet. | Amirallik metali |
| C68700 | 76.0 ¢79.0 | - Evet. | Geri kalanı | - Evet. | 1.8 ¢2.5 | 0.06 en fazla | 0.07 maksimum | 0.02'0.06 | - Evet. | Alüminyum pirinç |
| C70600 | Geri kalanı | 9.0 ¢ 11.0 | 1.0 en fazla | - Evet. | - Evet. | 1.0 ¢ 1.8 | 0.05 en fazla | - Evet. | - Evet. | 90-10 Cu-Ni |
| C71500 | Geri kalanı | 29.033'ü.0 | 1.0 en fazla | - Evet. | - Evet. | 0.40 ¢1.0 | 0.05 en fazla | - Evet. | - Evet. | 70-30 Cu-Ni |
Mekanik Özellikler
| UNS sınıfı | B395 Tablosundaki Tipik Isı 3 | Çekim sıklığı (MPa) min | Verim gücü (MPa) min | Uzunluk (50.8 mm) min |
|---|---|---|---|---|
| C12200 | H55 (ışık çekilmiş) | 250 | 205 | - Evet. |
| C44300 | O61 (yarıtılmış) | 310 | 105 | - Evet. |
| C68700 | O61 (yarıtılmış) | 345 | 125 | - Evet. |
| C70600 | O61 (yarıtılmış) | 275 | 105 | - Evet. |
| C71500 | O61 (yarıtılmış) | 360 | 125 | - Evet. |
Uygulama Standartları
-
ASTM: ASTM B395/B395M (U bükümlü dikişsiz bakır ve bakır alaşımlı ısı değiştiricisi ve kondansör tüpleri).Ek olarak B395'te bahsedilen diğer test yöntemleri.
-
EN: EN 12451:2012 (sıcaklık değiştiricileri/kondansatörleri/buharlaştırıcıları/denizleme ekipmanları için dikişsiz yuvarlak bakır ve bakır alaşımlı borular; standartta belirtilen boyut kapsamı).
-
GOST: GOST 21646-2003 (sıcaklık değişim cihazları için bakır ve tunç borular için teknik gereksinimler ve kabul).
-
JIS: JIS H3300 (bakır ve bakır alaşımlı dikişsiz borular ve borular; genellikle kondansör / ısı transferi boru kaynağı için JIS temeli olarak kullanılır).
-
GB: GB/T 8890-2015 (sıcaklık değiştiricileri için dikişsiz bakır alaşımlı borular) ve GB/T 1527-2017 (bakır ve bakır alaşımlarından çekilmiş borular).
Uygulama Alanları
Tipik endüstriler
-
Güç üretimi (buhar yüzey kondansatörleri, besleme suyu ısıtıcıları)
-
Petrokimya ve rafineriler (soğutucular, kondensatörler)
-
Deniz ve açık deniz (deniz suyu soğutucuları, merkezi soğutucular)
-
Tuzsuzlaştırma ve su arıtma (suyun ısıtıcıları, kondensatörler)
-
HVAC ve endüstriyel soğutma (kondansatörler/buharlaştırıcılar)
