Malzeme: | 304 316 | Uygulama: | elektrik gücü |
---|---|---|---|
Üretim süreci: | kaynaklı | Dağıtım durumu: | Kaynaklı veya tavlama |
Vurgulamak: | İnşaat Erw Paslanmaz Çelik Boru,254SMO Erw Paslanmaz Çelik Boru,253MA Erw Paslanmaz Çelik Boru |

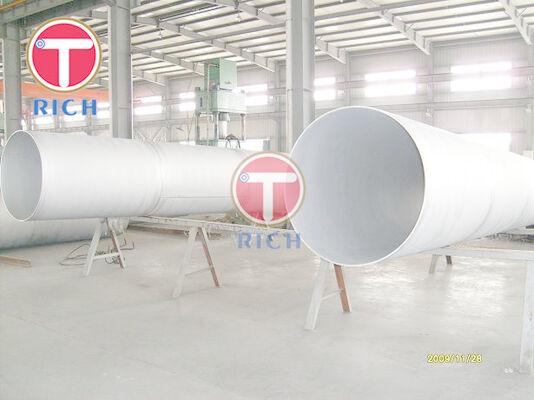

254SMO, 253MA Özel Malzeme Çift Dikiş 304316 ERW Paslanmaz Çelik Boru / SS Tüp
Hızlı ayrıntı:
Tek Dikiş: Dış Çap 6-914mm Et kalınlığı 0.5-60mm
Çift Dikişler: Dış Çap 630-1524mm Et kalınlığı 2-80mm
Dairesel Dikiş: Dış Çap 630 mm üzeri Duvar kalınlığı 2-100
Malzeme
SUS 304, TP304 SUS304L TP304L SUS316 TP316 SUS316 TP316L.
Hesaplama formülü
0,02491
0,02482
0,02513
Uygulama : Elektrik gücü
Petrol Rafineri
Nükleer güç
İçme suyu
Açık Deniz Mühendisliği ve Gemi İnşası
Doğal gaz
Kağıt yapımı
İnşaat
Açıklama:
BÜYÜK ÇAPLI BORU Mevcut malzeme
Malzeme | |
Östenitik paslanmaz çelik | 310S, 309S, 316L, 321,304L, 304 |
Dubleks | S, 32750, S32760, S31803, S32205 |
Nikel Bazlı Alaşım | N08904, N06600, N08825 |
Bakır Nikel Alaşımı | C70600, C70620 |
Ferrit | 430.409L |
Diğer Özel Malzemeler | 254SMO, 253MA |
Yüksek Sıcaklık Malzemesi | 310S, 309S, S30815 |
Titanyum Alaşımları | TA2, TA10, TC4 |
Üretim süreci:
Çelik Rulo
Yeniden test et
Düz Açık ve Enine Makas
Kesme Boyuna Kesme
Kenar Planlama ve Frezeleme
Plakanın alın kaynağı
Şekillendirme (Bükme / Sarma)
Son Kare Alma ve Punta Kaynağı
Kaynak Dikişi Temizliği
Otomatik kaynak
Radyografik Test
Çözüm Tedavisi
Yuvarlama
Doğrultma
Son Yüz Bakımı
Hidrostatik Test
Turşu Pasivasyonu
Durulayın ve Kurulayın
Radyografik Test
Bitmiş Üretim Testi
İşaretleme
Paketleme
Bitmiş Ürün Depolama
Nakliye
Standart:
GB / T 12771
Dağıtım durumu:
Isı tedavisi
Kaynaklı
Standart | Öğe | Dış çap | Kalınlık |
Yuvarlaklık
|
Doğruluk | Uzunluk | ||
GB / T 12771 | Isı tedavisi | Yüksek sınıf | Genel | |||||
< 50 | ± 0.20 | ± 0.3 |
> 0.5-1.0, ± 0.15 > 1.0-2.0 ± 0.20 > 2.0-4.0 ± 0.3 ±% 10 |
OD toleransını aşmayın t / D≤3% ≤1.5% D |
OD ≤ 108 mm, ≤1.5 mm / m > 108-325 mm ≤2.0mm / m > 325 mm ≤2,5 mm / m
|
3000-9000 mm, Uzunluk toleransı 0, + 20 mm'dir
|
||
≥40- < 65 | ± 0.30 | ± 0.40 | ||||||
65- < 90 | ± 0.40 | ± 0.50 | ||||||
≥90- < 168,3 | ± 0.80 | ± 1.0 | ||||||
> 168,3 - < 325 | ±% 0.75 D | ±% 1 D | ||||||
≥325- < 610 | ±% 0.6 D | ±% 1 D | ||||||
> 610 | ±% 0.6 D | ±% 0.7 veya ± 10 Minimum değeri seçin | ||||||
Kaynaklı | Bütün boyutlar | ±% 0.5 D veya ± 0.20 büyük olanı seçti | ±% 0.75 D veya ± 0.30 büyük olanı seçti |
