Ürün Ayrıntıları

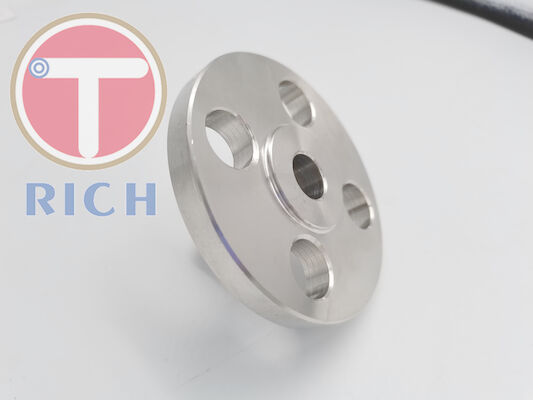

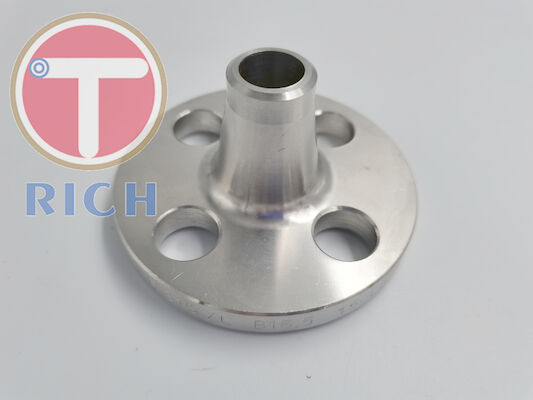

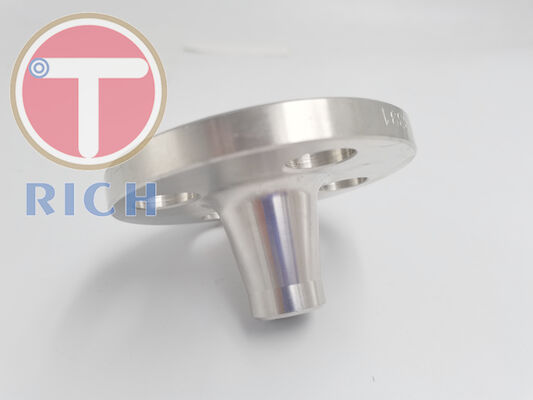

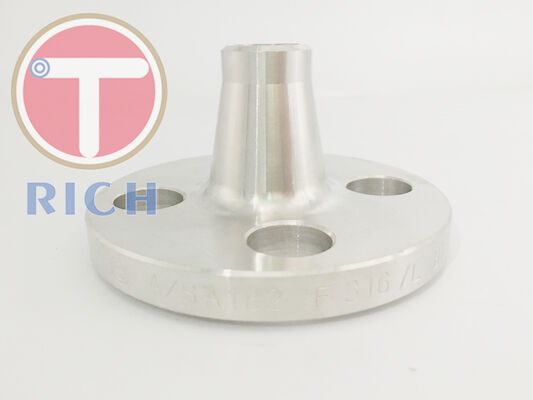

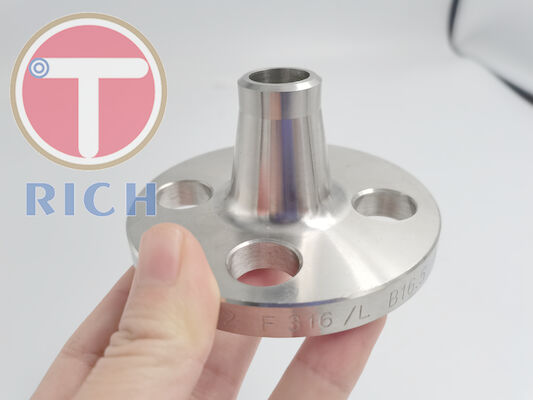

Karbon Çelik Kaynak Boyunlu Flanş
,Alaşımsız Kaynak Boyunlu Flanş
,ASME B16.5 Kaynak Boyunlu Boru Flanşları
ASME B16.5 Kaynak Boynuz Flanşı
ASME B16.5 kaynak boyun flensleri, duvar kalınlığı 5 mm'den küçük olduğunda kesilmiş kare uç, duvar kalınlığı 5 mm'den 22 mm'e kadar olduğunda düz kenar uçla donatılır.veya duvar kalınlığı 22 mm'den fazla olduğunda bileşik kanat uçButt kaynak uçları ASME B16'nın gereksinimlerine uygun olarak işlenmelidir.25Basit ve karışık konforun boyutları ve toleransları aşağıdaki iki çizimde gösterilmiştir.duvar kalınlığı t, bitişik borunun duvar kalınlığı gerekliliklerine uygun olmalıdır.; 2 mm genişliğinde f bir kök yüzeyi ± 1 mm toleransıyla, bükülmenin üst kısmında işlenmelidir.
Boyutları:ANSI Flanges, ASME Flanges, BS Flanges, DIN Flanges, EN 1092-1 Flanges vb.
Standartlar:ANSI B16.5, ANSI B16.47 Serisi A & B, MSS SP44, ASA, API-605, AWWA, Özel Çizimler
Sınıf:150 LBS, 300 LBS, 600 LBS, 900 LBS, 1500 LBS, 2500 LBS, DIN Standard ND-6,10, 16, 25, 40 vb.
Boyut:1/8" NB'ye 48"NB.
Flens yüzü tipi:Düz yüz (FF), yükseltilmiş yüz (RF), halka tipi eklem (RTJ)
EN 1092-1tip 01,EN 1092-1 tip 02,EN 1092-1 tip 05,EN 1092-1 tip 11 Flens
DIN:DIN2527, DIN2566, DIN2573, DIN2576, DIN2641, DIN2642, DIN2655, DIN2656, DIN2627, DIN2628, DIN2629, DIN2631, DIN2632, DIN2633, DIN2634, DIN2635, DIN2636, DIN2637, DIN2638, DIN2673
ANSI:ANSI B16.5, ANSI B16.47, MSS SP44, ANSI B16.36, ANSI B16.48
Bu da saçmalık.BS4504, BS4504, BS1560, BS10
Boyutlar ve Ağırlıklar
| Boyut | D | T | G | t |
|---|---|---|---|---|
| 1/2 inç. | 95 | 14.3 | 34.9 | 7.0 |
| 3/4 inç. | 115 | 15.9 | 42.9 | 7.0 |
| 1 " | 125 | 17.5 | 50.8 | 7.0 |
| 1-1/4" | 135 | 20.7 | 63.5 | 7.0 |
| 1-1/2 inç | 155 | 22.3 | 73.0 | 7.0 |
| 2 " | 165 | 25.4 | 92.1 | 7.0 |
| 2 1/2 inç | 190 | 28.6 | 104.8 | 7.0 |
| 3'lük | 210 | 31.8 | 127.0 | 7.0 |
| 3 1/2 inç. | 230 | 35.0 | 139.7 | 7.0 |
| 4 inç | 275 | 38.1 | 157.2 | 7.0 |
| 5 inç | 330 | 44.5 | 185.7 | 7.0 |
| 6 inç | 355 | 47.7 | 215.9 | 7.0 |
| 8 inç | 420 | 55.6 | 269.9 | 7.0 |
| 10 inç | 510 | 63.5 | 323.8 | 7.0 |
| 12 inç | 560 | 66.7 | 381.0 | 7.0 |
| 14 inç | 605 | 69.9 | 412.8 | 7.0 |
| 16 inç | 685 | 76.2 | 469.9 | 7.0 |
| 18 inç | 745 | 82.6 | 533.4 | 7.0 |
| 20 inç | 815 | 88.9 | 584.2 | 7.0 |
| 22" | 870 | 95.2 | 641.4 | 7.0 |
| 24 inç | 940 | 101.6 | 692.2 | 7.0 |
Ürün Resimleri:
Şirket Girişi:
Paketleme ve Teslimat:
Sık Sorulan Sorular:
S: Ticaret şirketi mi yoksa üretici misiniz?
A: Biz profesyonel çelik boru malzemeleri üreticisiyiz.
S: Teslimat süreniz ne kadar?
A: Genellikle mallar stokta ise 7-14 gün veya stok yoksa 30-60 gün sürer, bu çoğunlukla miktarına bağlıdır.
S: Ücretsiz numune mi veriyorsunuz?
A: Evet.Örneği ücretsiz olarak sunabiliriz ama nakliye masrafını ödemek zorundayız.
S: Ödeme şartlarınız nedir?
A:Ödeme <=1000USD, %100 önceden. Ödeme>=1000USD, %30 T/T önceden, nakliye öncesi bakiye.
Başka bir sorunuz varsa, lütfen bizimle iletişime geçin.
-
