10mm Duvar Kalınlığı KL Tipi Karbon Çelik Ekstrüde Kanatlı Boru Isı Değiştirici Boruları için
Ürün Ayrıntıları
wt 10mm ekstrüde fin tüp
,tip kl ekstrüde fin tüp
,wt 10mm düşük fin tüp

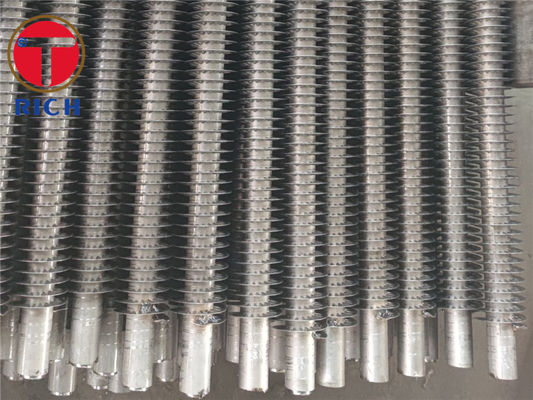

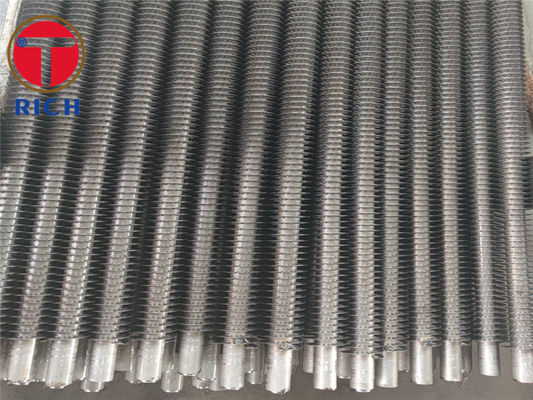

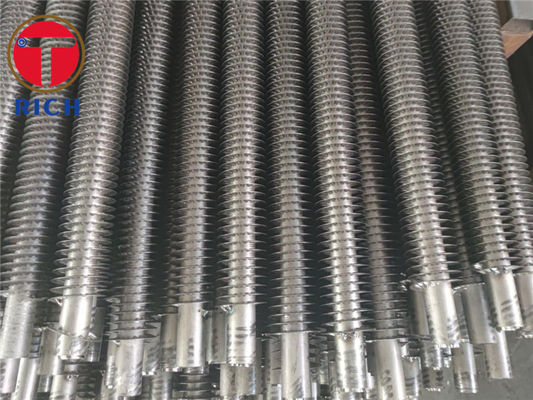

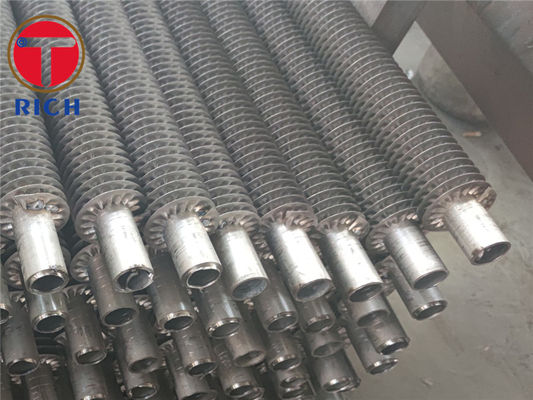

Karbon çelik ekstrüde kanatlı tüpler, çelik basınç taşıyan bir tüpü, sürekli helisel kanatlar halinde mekanik olarak şekillendirilmiş bir alüminyum kılıfla birleştirir. Bu yapı, proses akışkanları için ayrı bir çelik geçişi korurken, hava soğutmalı ısı değiştiriciler için dış ısı transfer yüzeyini artırır. Kanat geometrisi, taban tüp kalitesi ve çalışma sıcaklığı, belirtilen görev için birlikte seçilmelidir.
Ürün tanımlaması: KL kanatları ve ekstrüde kanatlar farklı yapılardır. KL kanatları gerilimle sarılmış, tırtıklı L şeklinde bir şerit kullanır; ekstrüde kanatlar alüminyum bir kılıftan oluşturulur. Bu açıklama ekstrüde yapıyı kapsar. Eski başlığın 10 mm et kalınlığı tedarik edilen ayrıntılı spesifikasyon 1.65–3.0 mmAyarlanabilir hava tarafı aralığı:
Aşağıdaki boyut aralıkları, tedarik edilen ürün bilgilerini yeniden üretmektedir. Bunlar, her boyut kombinasyonunun mevcut olduğunun bir teyidi olmaktan ziyade referans aralıklarıdır.
| Öğe | Özellik |
|---|---|
| Yapı | Mekanik olarak ekstrüde edilmiş alüminyum kılıf ve kanatlara sahip karbon çelik taban tüpü |
| Taban tüp malzemesi | Karbon çelik; ilgili basınçlı ekipman gereksinimlerine göre seçilen kalite |
| Kanat malzemesi | Alüminyum; alaşım ve tavı sipariş emrinde belirtilecektir |
| Taban tüp standartları | ASTM A179/A179M veya A210/A210M; EN 10216-2; JIS G 3461; diğer spesifikasyonlar anlaşmaya tabidir |
| Referans kalite seçenekleri | ASTM A210 Grade A-1 ve Grade C; JIS G 3461 STB340, STB410 ve STB510 |
| Taban tüp dış çapı | 10–51 mm, tedarik edilen detaylara göre; ekstrüzyon uygunluğu teyit gerektirir |
| Taban tüp et kalınlığı | Tedarik edilen detaylarda 1.65–3.0 mm; 10 mm et kalınlığı ayrı teknik incelemeye tabidir |
| Toplam uzunluk | Talep edilen sipariş aralığı: 1–12 m; özel kesim uzunlukları teyide tabidir |
| Kanat kalınlığı | 0.3–1.2 mm |
| Kanat adımı | , matematiksel olarak yaklaşık |
| Kanat yüksekliği | 5–16 mm; ölçüm referansı çizimde belirtilmelidir |
| Boyutsal toleranslar | Seçilen tüp standardına, boyuta ve üretim rotasına göre; aşağıdaki örneğe bakınız |
| Düzlük | Yerel sapma ve genel yaylanma onaylanmış çizimde belirtilmelidir; sayısal bir sınır sağlanmamıştır |
| Yüzey durumu | Temiz taban tüp temas yüzeyi; hasar açısından incelenmiş alüminyum kanatlar; açık çelik uç koruması üzerinde anlaşılacaktır |
| Isıl işlem | Kanatlandırmadan önce taban tüpü malzeme spesifikasyonuna göre işlem görmüştür; montaj sonrası ısıl işlem varsayılmamıştır |
| Tüp uçları | Çıplak uç uzunluğu, uç hazırlığı ve boru tabakası kavrama boyutları onaylanmış çizime göre |
Tolerans örneği: ASTM A450/A450M-23, 25.4 ila 38.1 mm dahil OD'li kaynaklı ve soğuk çekilmiş dikişsiz tüpler için ± 0.15 mm dış çap toleransı belirtir. Bu örnek, daha fazla imalattan önceki taban tüpünü ilgilendirir; bitmiş kanat boyutları ayrı kabul limitleri gerektirir.Ana Özellikler
- Tedarik edilen kanat adımı aralığı 2.0–15.0 mm, matematiksel olarak yaklaşık 500–66.7 kanat/metreye karşılık gelir.Ayarlanabilir hava tarafı aralığı:
- Bir 2.54 mm adım şuna eşittir: 10 kanat/inç. Adım seçimi, hava akışı direnci, kirlenme ve temizleme erişimini hesaba katmalıdır.Ayrı basınç sınırı:
- Çelik taban tüpü proses akışkanını içerir. Alüminyum kanatlar basınç duvar kalınlığı hesaplamalarından muaftır.Yapıya özgü sıcaklık seçimi:
- BGR, bi-metal ekstrüde yapısı için 300 °C ve tırtıklı L yapısı için 250 °C yayınlar. Bunlar üreticiye özgü referans limitlerdir. Bu ürün kendi onaylanmış maksimum tüp duvar sıcaklığını gerektirir; eski "545" değeri birim belirtmez ve bir derecelendirme oluşturamaz.Avantajlarımız
1. Kanat-Tüp Temas Doğrulaması
Kanatlar taban tüp yüzeyini gizleyebilir ve sonraki doğrulamayı karmaşıklaştırabilir.Önerilen çözüm:
Kanatlandırmadan önce malzeme sertifikasını, ısı numarası izlenebilirliğini ve gerekli hidrostatik veya tahribatsız muayene dizisini kabul edin. İmalattan sonra ek muayeneleri denetim planında tanımlayın. ASTM A210, tüp test gereksinimlerini içerir; sipariş emri, geçerli baskıyı ve seçilen test rotasını belirtmelidir.2. Göreve Uygun Sıcaklık ve Yapı
Kanatlar taban tüp yüzeyini gizleyebilir ve sonraki doğrulamayı karmaşıklaştırabilir.Önerilen çözüm:
Kanatlandırmadan önce malzeme sertifikasını, ısı numarası izlenebilirliğini ve gerekli hidrostatik veya tahribatsız muayene dizisini kabul edin. İmalattan sonra ek muayeneleri denetim planında tanımlayın. ASTM A210, tüp test gereksinimlerini içerir; sipariş emri, geçerli baskıyı ve seçilen test rotasını belirtmelidir.3. Malzeme İzlenebilirliği ve Basınç Sınırı İncelemesi
Kanatlar taban tüp yüzeyini gizleyebilir ve sonraki doğrulamayı karmaşıklaştırabilir.Önerilen çözüm:
Kanatlandırmadan önce malzeme sertifikasını, ısı numarası izlenebilirliğini ve gerekli hidrostatik veya tahribatsız muayene dizisini kabul edin. İmalattan sonra ek muayeneleri denetim planında tanımlayın. ASTM A210, tüp test gereksinimlerini içerir; sipariş emri, geçerli baskıyı ve seçilen test rotasını belirtmelidir.Uygulanabilir Standartlar
taban tüp spesifikasyonları alternatifleridir. Bunlar, kaliteler arasında otomatik eşdeğerlik oluşturmaz veya tam kanatlı montajı sertifikalandırmaz.Standart sistemi
| İlgili spesifikasyon | ASTM |
|---|---|
| A179/A179M: dikişsiz soğuk çekilmiş ısı değiştirici tüpler; A210/A210M: dikişsiz karbon çelik kazan tüpleri, Sınıflar A-1 ve C | EN |
| EN 10216-2: P235GH ve P265GH dahil olmak üzere belirli yükseltilmiş sıcaklık özelliklerine sahip dikişsiz basınç tüpleri | GOST |
| GOST 550-2020: petrol rafineri ve petrokimya ekipmanları için dikişsiz tüpler | JIS |
| JIS G 3461: karbon çelik kazan ve ısı değiştirici tüpleri | GB |
| GB/T 9948-2025: petrokimya ve kimya tesisleri için dikişsiz tüpler ve borular | Uygulama |
Yağ çelik tüplerden akarken, zorlanmış ortam havası alüminyum kanatların üzerinden geçer. Nihai seçim, yağ tarafı korozyon uyumluluğuna, tasarım basıncına, tüp duvar sıcaklığına ve gerekli soğutma görevine bağlıdır.Kimyasal Bileşim
kütle yüzdeleridir.Taban tüp kalitesi
| Referans standart | Çekme mukavemeti, min. (MPa) | ASTM A210/A210M-19 | Mn | P, maks. | S, maks. | A-1 |
|---|---|---|---|---|---|---|
| ASTM A210/A210M-19 | 485 | ≥0.10 | 0.29–1.06* | 0.035 | Mekanik Özellikler | Mekanik Özellikler |
| ASTM A210/A210M-19 | 485 | 1.00–1.50 | 0.29–1.06* | 0.035 | Mekanik Özellikler | Mekanik Özellikler |
| JIS G 3461:2019 | 510 | ≤0.35 | 1.00–1.50 | 0.035 | Mekanik Özellikler | Mekanik Özellikler |
| JIS G 3461:2019 | 510 | ≤0.35 | 1.00–1.50 | 0.035 | Mekanik Özellikler | Mekanik Özellikler |
| JIS G 3461:2019 | 510 | ≤0.35 | 1.00–1.50 | 0.035 | Mekanik Özellikler | Mekanik Özellikler |
oda sıcaklığındaki çelik taban tüpünü ilgilendirmektedir.Taban tüp kalitesi
| Referans standart | Çekme mukavemeti, min. (MPa) | Akma mukavemeti veya akma gerilimi, min. (MPa) | Referans uzama, min. | A-1 |
|---|---|---|---|---|
| ASTM A210/A210M-19 | 485 | 255 | 25%² | STB340 |
| ASTM A210/A210M-19 | 485 | 275 | 30%¹ | STB340 |
| JIS G 3461:2019 | 510 | 175 | 35%² | STB410 |
| JIS G 3461:2019 | 510 | 255 | 25%² | Ürün Galerisi |
| JIS G 3461:2019 | 510 | 295 | 25%² | Ürün Galerisi |
