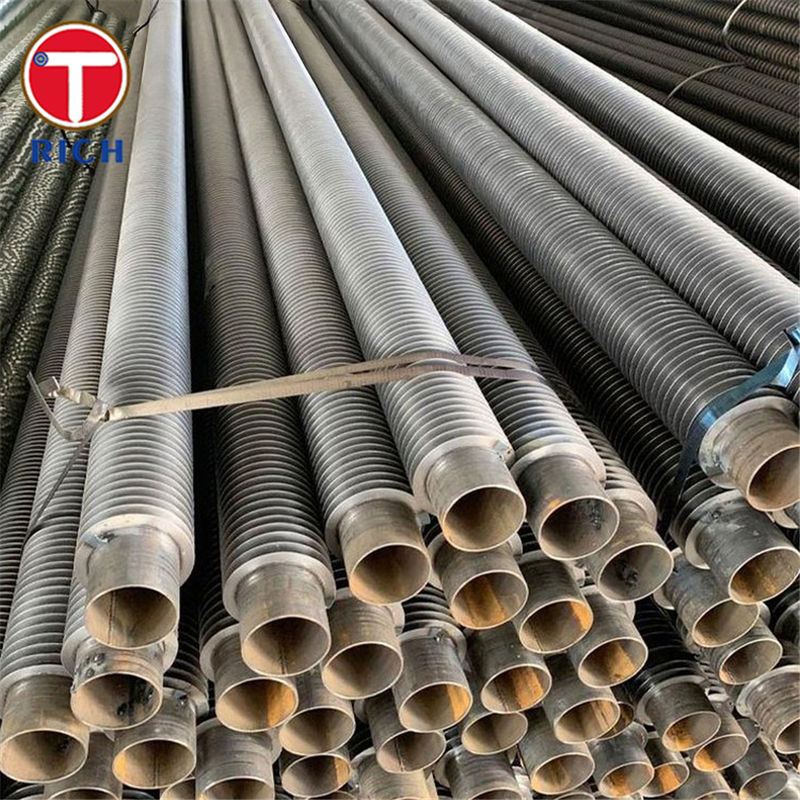

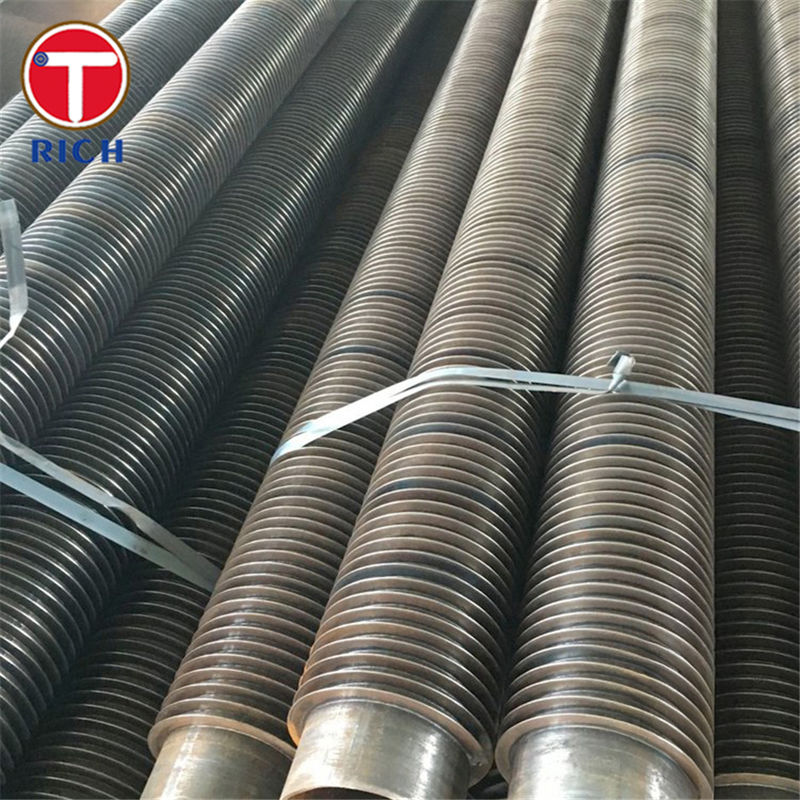

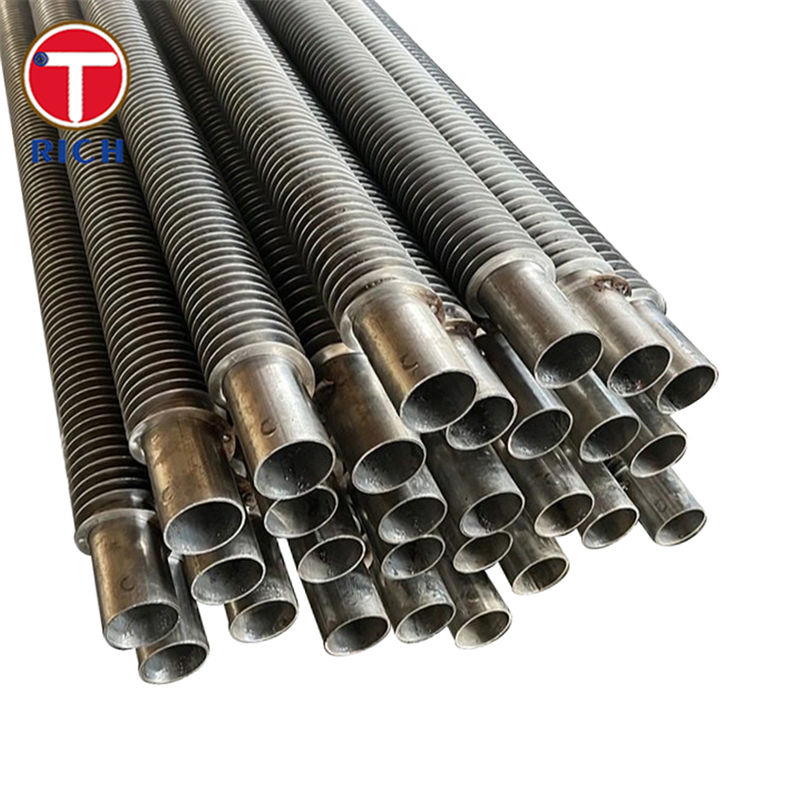

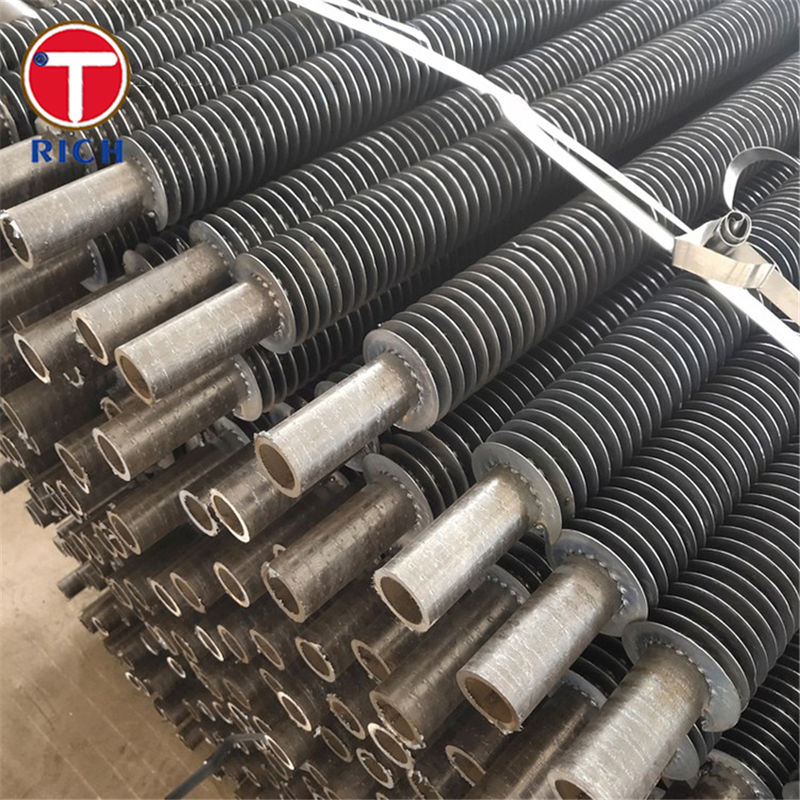

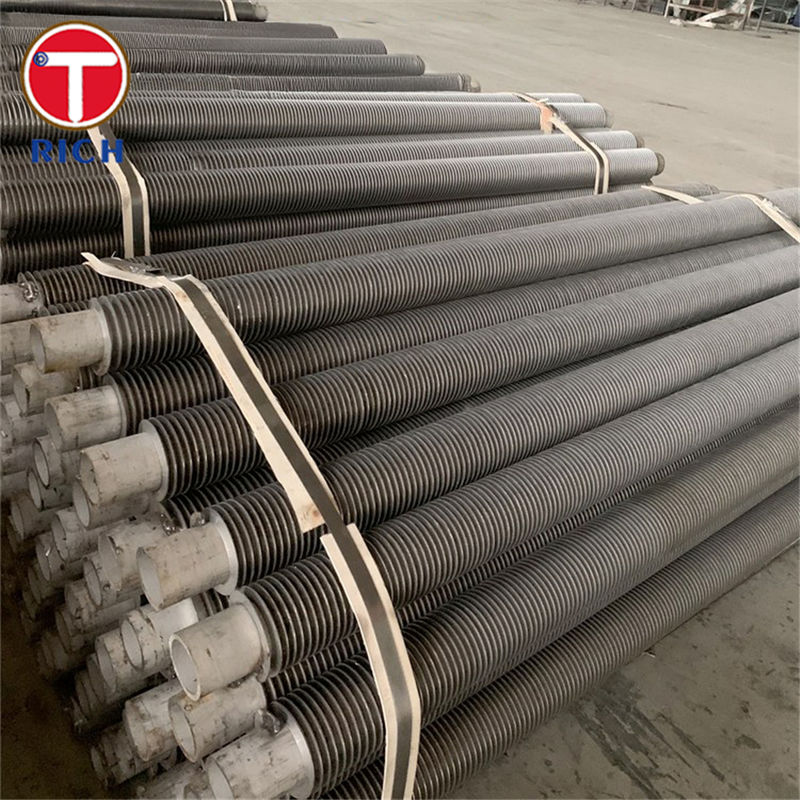

Üzerine örtülü L Tipi Fin Tube Karbon LL Tipi Fined Tube Isı Değiştiricisi

Ürün Genel Görünümü

Yataşmış L tipi kanatlı tüp, LL tipi kanatlı tüp veya LL ayak kanatlı tüp olarak da adlandırılır,bir L şeklinde yüzgeçlerin karbon çelik taban borusunun etrafında spiral şeklinde sarıldığı ve her yüzgeç ayağının öncekinin üst üste geçtiği gerilme sarmalı bir yüzgeçli borudur.Bu, tüpün dış yüzeyini tamamen kaplayan çift bir ayak oluşturur.

Karbon LL tipi kanat borularında, taban borusu tipik olarak dikişsiz düşük veya orta karbonlu çelik (ASTM A179, A192, A210 veya A106 gibi), kanatlar ise genellikle alüminyum veya bakır şeritlerdir.Bu yapı, karbon çeliklerinin dayanıklılığını ve basınç dayanıklılığını, demir dışı yüzgeçlerin yüksek ısı iletkenliği ve iyi korozyon davranışlarıyla birleştirir., hava soğutmalı ve gaz tarafı ısı değiştiricisi hizmeti için idealdir.

Özellikler

Karbon çelik LL tip kanatlı borular için tipik tasarım ve üretim aralığı (değerler göstergesel ve özelleştirilebilir):

• Temel boru malzemesi (karbon çelik):

  • ASTM / ASME: A179, A192, A210 Gr A1 / Gr C, A106 Gr B

  • EN: EN 10216-2, P235GH / P265GH gibi sınıflar

  • JIS: G3461 STB340

  • GB / GOST: GB/T 5310, GOST 8734/8733

• Alt borunun dış çapı:

  • Yaklaşık 16 ′′51 mm (tasarıma bağlı olarak ~ 73 mm'ye kadar uzatılabilir)

• Alt boru duvarının kalınlığı:

  • Tipik olarak kazan ve ısı değiştiricisi hizmeti için 2,0×6,0 mm

• Yüzgeç malzemesi:

  • Alüminyum alaşımları: 1060, 1070, 1100, 6063 serileri

  • Daha yüksek ısı iletkenliği veya daha iyi korozyon performansı gerektiğinde bakır bant

• Pençe geometri (LL tipi):

  • Yüzgeç yüksekliği: ~16 mm'ye kadar

  • Yüzgeç kalınlığı: yaklaşık 0,4 ∼ 0,6 mm (diğer kalınlıklar talepte bulunur)

  • Fin pitch: ≥ 2.3 mm (genellikle 8 ′′11 fin/inç, göreve bağlı olarak)

  • Pençe ayağı: tüp yüzeyini tamamen kaplayan üst üste yatan “LL” ayağı

• Tüp uzunluğu:

  • Genellikle 12-18 m'ye kadar (talep üzerine daha uzun veya U bükümlü borular, nakliye ve taşıma sınırlamalarına tabi)

• Tipik tasarım koşulları:

  • Hizmet: hava, duman gazı, temiz veya hafif koroziv gaz akışları

  • Çalışma sıcaklığı:

    • Alüminyum yüzgeçli: genellikle yüzgeç tarafında yaklaşık 170 °C'ye kadar

    • Bakır yüzgeçli veya özel tasarımlı: proje derecesine ve alaşım seçimine bağlı olarak daha yüksek olabilir

Temel Özellikler

• Tam boru örtüsü
  Yataşmış LL ayak tasarımı tamamen karbon çelik tüpü kaplar.bir sürekli metal ceket sağlayan ve basit L ayaklı kanat borularla karşılaştırıldığında dış korozyon korumasını önemli ölçüde iyileştiren.

• Yüksek yüzgeç-tüp temas basıncı
  Pençeler kontrol edilen gerginlik altında tüpün üzerine spiral şeklinde sarılır, bu da pençeler ayağı ile tüp yüzeyi arasında güçlü mekanik temas sağlar.ısı aktarımını arttırır ve termal temas direncini en aza indirir.

• Koroziv atmosferlerde daha iyi kullanım süresi
  Temel boru tamamen üst üste gelen kanat ayakları ile kaplı olduğundan, boru duvarı büyük ölçüde doğrudan gaz tarafı saldırısından izole edilir.LL kanat tüpleri, hafif ve orta derecede koroziv ortamlarda ekstrüde kanatlara uygun maliyetli bir alternatif olarak yaygın olarak kullanılmaktadır..

• Isı döngüsünde sabit yüzgeçler
  Mekanik sarma süreci ve birbirine bağlanan geometri, tekrarlanan ısıtma ve soğutma, mekanik titreşim veya akış kaynaklı titreşim altında kanatların gevşeme veya çalkalanma riskini azaltır.

• İyi temizleme kabiliyeti ve düşük kirlenme eğilimi
  Tekbirli tekbirli, pürüzsüz yüzgeçler gaz tarafındaki basınç düşüşünü azaltır ve toz birikmesini azaltmaya yardımcı olur, böylece hava üfleme, buhar üfleme veya hafif fırçalama yoluyla çevrimiçi veya çevrimdışı temizliği kolaylaştırır.

Bizim Avantajlarımız

Aşağıda, son kullanıcıların ve EPC yüklenicilerinin LL tipi (katlantılı L) karbon kanatlı borular hakkında sorduğu tipik sorulardan bazıları ve iyi tasarlanmış bir ürünün bunları nasıl yanıtladığı belirtiliyor.

1LL tipi standart L tipi ve KL tipi kanat tüpleri ile nasıl karşılaştırılır?

• Endişe:Hangi yüzgeç türü korozyon direnci, ısı aktarımı ve maliyetin en iyi kombinasyonunu sağlar?

• Cevap:

  • StandartL tipiİyi bir temas ve temel korozyon koruması sağlar ancak yüzgeç ayakları arasında küçük açık boşluklar bırakır.

  • LL tipitüpü tamamen kaplamak için kanat ayaklarını üst üste getirir, L tipinden daha iyi korozyon direnci verir ve önemli ölçüde daha düşük maliyetle ekstrüde kanatlara yaklaşır.

  • KL tipimekanik bağlanmayı ve ısı aktarımını daha da iyileştirmek için L ayak yüzgeçlerini taban borusunda kükreyerek birleştirir, ancak tipik olarak daha pahalıdır ve maksimum performansı gerektiğinde kullanılır.

2Uzun süreli işlem sırasında yüzgeçleri sıkı kalacak mı?

• Endişe:Termal döngü ve titreşim altında kanat gevşeme, ısı aktarımı verimliliğini ciddi şekilde azaltabilir ve gürültüye neden olabilir.

• Cevap:

  • LL yüzgeçleri gerilme yarasıdır ve üst üste gelen ayaklar ile mekanik olarak kilitlenir.

  • Doğru malzeme eşleştirmesi (karbon çelik boru + alüminyum veya bakır yüzgeç) aynı zamanda yüzgeç ayağını çatlatmadan diferansiyel termal genişlemeyi karşılamaya yardımcı olur.

3. LL tipi benim gaz sıcaklığım ve çevre için uygun mu?

• Endişe:Kullanıcılar, alüminyum veya bakır yüzgeçlerin kullanımda çok hızlı yumuşamayacağı veya paslanmayacağından emin olmak isterler.

• Cevap:

  • Alüminyum yüzgeçler için, tipik tasarım gaz tarafı sıcaklıkları, detaylı tasarıma, alaşım ısıtmalarına ve güvenlik marjlarına bağlı olarak daha yüksek sınırlarla yaklaşık 150-170 °C'dir.

  • Bakır yüzgeçler biraz daha yüksek sıcaklıklarda ve bazı koroziv atmosferlerde kullanılabilir, ancak nihai seçim duman gazı bileşimine (SOx, klorürler,Nem) ve saha deneyimi.

  • LL ayaklarının tam boru kapsamı, dış korozyonun endişeli olduğu yerlerde, örneğin kıyı veya hafif asidik duman gazı ortamlarında karbon çelik boru için ekstra koruma sağlar.

4Yüzgeç yüksekliğini ve yüzgeç yüksekliğini nasıl seçebilirim?

• Endişe:Mühendisler ısı aktarım alanını, basınç düşüşünü ve kirlenme eğilimini dengelemelidir.

• Cevap:

  • Tipik LL yüzgeç yüksekliği ≤16 mm ve sıçrama ≥2,3 mm'dir; daha yüksek yüzgeçler ve daha sıkı sıçrama yüzey alanını artırır, aynı zamanda basınç düşüşü ve kirlenme riskini artırır.

  • Tozlu duman gazları için, biraz daha düşük yüzgeç yüksekliği ve daha açık bir mesafe genellikle en iyi yaşam döngüsü performansını verir.

  • Yeterli bir tedarikçi, çalışma koşullarını (gaz akışı, sıcaklık profili, izin verilen basınç düşüşü ve temizlik yöntemi) kullanarak kanat geometrisini optimize edebilir.

5Temel borular ve yüzgeçler uluslararası basınçlı parça standartlarına uygun mu?

• Endişe:EPC'ler ve sahipleri ASTM, EN, JIS, GOST ve GB kodlarıyla uyumlu olmalıdır.

• Cevap:

  • Karbon çelik taban borular genellikle ASTM A179, A192, A210, A106; EN 10216-2; JIS G3461; GB/T 5310 ve ilgili GOST özellikleri gibi yaygın olarak kabul edilen basınç standartlarına sağlanır.

  • Bu standartlar kimyasal bileşimi, mekanik özellikleri ve zorunlu NDT / basınç testlerini açıkça tanımlar, kazanlarda, ekonomizerlerde ve diğer ısı değiştiricilerinde güvenli kullanımı sağlar.

Kimyasal Kompozisyon

Mekanik Özellikler

Uygulanabilir Standartlar

ASTM / ASME (ABD):

• ASTM A179 / ASME SA179 Sıcak çekilmiş düşük karbonlu çelik ısı değiştiricisi ve kondansör tüpleri.

• ASTM A192 / ASME SA192 Yüksek basınçlı hizmet için dikişsiz karbon çelik kazan ve süper ısıtıcı borular.

• ASTM A210 / ASME SA210 (A1 ve C sınıfları)

• ASTM A106 / ASME SA106 Yüksek sıcaklıklı hizmet için dikişsiz karbon çelik boru (genellikle kanatlı sarmallar için temel borular olarak kullanılır).

EN (Avrupa):

• EN 10216-2 Basınç amaçlı dikişsiz çelik borular, belirli yüksek sıcaklık özelliklerine sahip alaşımsız ve alaşımlı çelik borular (sınıflar P235GH, P265GH vb.).

JIS (Japonya):

• JIS G3461 ′ Kazan ve ısı değiştiricisi için karbon çelik borular (örneğin STB340).

GB (Çin):

• GB/T 5310 Yüksek basınçlı kazanlar için dikişsiz çelik borular ve borular.

GOST (Rusya / DST):

• GOST 8734-75 / GOST 8733-74 GOST 8734-75 / GOST 8733-74 GOST 8734-75 / GOST 8733-74 GOST 8734-75 / GOST 8733-74 GOST 8733-74 “GOST 8734-75 / GOST 8733-74 “Domuzsuz soğuk şekillendirilmiş çelik borular ve ilgili teknik gereksinimler, kazan ve ısı değiştiricisi borularında yaygın olarak kullanılır.

LL kanatlı borular genellikle düz çıplak uçlarla temin edilir, uzunluğa kesilir ve kimyasal bileşim, mekanik özellikler,Hidrostatik test ve yıkıcı olmayan incelemeDöşeme işlemi sadece nitelikli tüplere uygulanır.

Uygulama Alanları

Genel Uygulama Alanları

Karbon LL tipi (katlanılmış L) kanatlı borular, kompakt, korozyona dayanıklı bir genişletilmiş yüzey gerektirdiği gaz tarafı ısı transferi ekipmanlarında yaygın olarak kullanılır:

• Elektrik üretimi (sıcak enerji santralleri, atıktan enerji dönüştürme)

• Petrokimya ve rafineriler

• Kimyasal ve gübre tesisleri

• Metalürji ve çelik

• HVAC ve sanayi kurutma sistemleri

• Atık ısı geri kazanma üniteleri ve ekonomizörler

Her Alan İçin Tipik Kullanımlar

• Güç ve kazan adası:

  • Hava ön ısıtıcıları, ekonomikleştiriciler, düşük sıcaklıklı ısıtıcılar ve gaz-gaz ısı değiştiricileri.

  • Kaldırıcıların veya gaz türbinlerinin arkasındaki duman gazı ısı geri kazanımı.

• Petrokimya ve rafineriler:

  • Ham, vakum, koker, FCC ve hidrotretatör ünitelerinde hava soğutmalı ısı değiştiricileri (hava soğutucuları).

  • Hidrojen, yakıt gazı veya flare gazı sistemleri için gaz soğutucuları.

• Kimyasal ve gübre:

  • Amonyak, metanol veya sentez gazında işlem gazı soğutucuları ve ısıtıcıları.

  • Atık ısı kazanları ve kabuk tarafında duman gazı olan konveksiyon bankaları.

• Metaller ve yüksek sıcaklıklı işlem endüstrisi:

  • Yeniden ısıtma fırınlarında ve kızartma hatlarında geri kazanıcılar ve ısı geri kazanma bobinleri.

  • Sinter tesislerinde veya yüksek fırın gaz sistemlerinde gaz dışı soğutucular ve hava ısıtıcıları.

• HVAC, kurutma ve genel endüstri:

  • Sıcak hava bobinleri, buhar bobinleri ve kurutucular ve fırınlar için gaz ısıtıcıları.

  • Sıcaklık geri alma havalandırma bobinleri ve endüstriyel hava ısıtma bataryaları.
