Malzeme: | Düşük karbon çelik | Standart: | SAE J525 |
---|---|---|---|
Şekil: | Yuvarlak | Boyutu aralığı: | OD6-88.9mm * WT1-15mm |
Uzunluğu: | Müşteri Siparişi göre | Uygulamalar: | Bükme ve otomobil parçaları için ışıl ışıl |
Üretim yöntemi: | OD ve WT toleransında yüksek hassasiyete ulaşmak için Kaynaklı Çelik borularda Soğuk Haddeleme | Değirmen Testi Belgesi: | EN10204 3.1 |
Teslimat Durumu: | Tavlanmış vb | ||
Vurgulamak: | mandrel çelik boru üzerine çizilmiş,mandrel çelik boru üzerine çizilmiş |

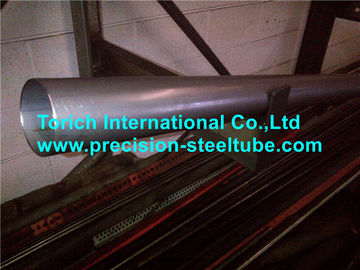

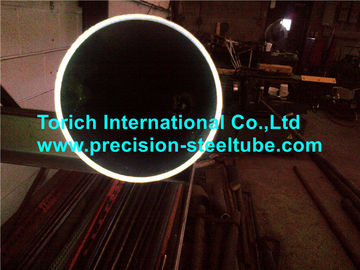

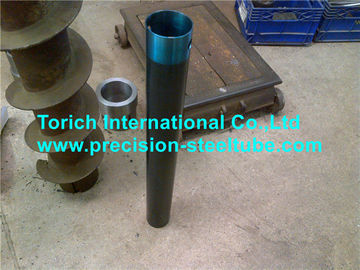

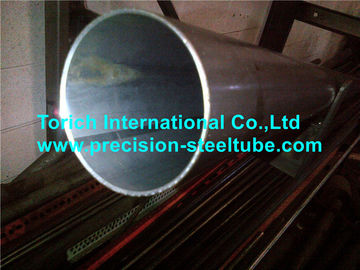

SAE J525 Kaynaklı Soğuk Çekilmiş Bükme ve Flaring İçin Düşük Karbonlu Çelik Boru Tavlanmış
Boyut aralığı: OD: 6-88.9mm WT: 1-15mm L: Müşteriye göre
Uygulamalar: Otomatik parçaya Bükme ve Flaring için
Tablo 1- ÇAP DIŞI TOLERANSININ ÇIKARILMASI | |||||||
Nominal Boru OD mm | Hoşgörü OD ± mm | Hoşgörü ID ± mm | |||||
9.50'a kadar | 0.05 | 0.05 | |||||
9.50 - 15.88 arası | 0,06 | 0,06 | |||||
15.88 - 50.80 arası | 0.08 | 0.08 | |||||
50,8 - 63,50 arası | 0.10 | 0.10 | |||||
63,50 - 76,20 dahil | 0.13 | 0.13 | |||||
76.20 - 100.00 arası | 0.15 | 0.15 | |||||
WT toleransı% 10'dan fazla olmamalıdır |
Tablo 2- BORU DUVARI KALINLIĞI TOLERANSI | |||||||
Nominal Duvar kalınlığı | Nominal OD 22mm ile ± mm | Nominal OD 22-48mm ± mm | Nominal OD 48-100mm ± mm | ||||
0.89 | 0.05 / 0.05 | 0.05 / 0.05 | 0.05 / 0.05 | ||||
1.00 | 0.05 / 0.05 | 0.05 / 0.08 | 0.05 / 0.08 | ||||
1.25 | 0.05 / 0.05 | 0.05 / 0.08 | 0.05 / 0.08 | ||||
1.50 | 0.05 / 0.05 | 0.05 / 0.08 | 0.05 / 0.08 | ||||
1.65 | 0.05 / 0.05 | 0.05 / 0.08 | 0.05 / 0.08 | ||||
2.00 | 0.05 / 0.05 | 0.05 / 0.08 | 0.05 / 0.08 | ||||
2.11 | 0.05 / 0.05 | 0.05 / 0.08 | 0.05 / 0.08 | ||||
2,410 | 0.05 / 0.05 | 0.05 / 0.08 | 0.08 / 0.08 | ||||
2.500 | 0.05 / 0.08 | 0.05 / 0.10 | 0.08 / 0.08 | ||||
2,770 | 0.05 / 0.08 | 0.05 / 0.10 | 0.08 / 0.08 | ||||
3.000 | 0.05 / 0.08 | 0.05 / 0.10 | 0.08 / 0.08 | ||||
3,050 | 0.05 / 0.08 | 0.05 / 0.10 | 0.08 / 0.08 | ||||
3.40 | - | 0.05 / 0.10 | 0.08 / 0.08 | ||||
3.75 | - | 0.05 / 0.10 | 0.08 / 0.08 | ||||
4.00 | - | 0.08 / 0.10 | 0.08 / 0.10 | ||||
4.19 | - | 0.08 / 0.10 | 0.08 / 0.10 | ||||
4.57 | - | 0.10 / 0.10 | 0.08 / 0.13 | ||||
5.00 | - | 0.10 / 0.13 | 0.10 / 0.13 |
Tablo 2- KİMYASAL GEREKLİLİKLER | |||||||
eleman | % | ||||||
Karbon | 0,06-0,18 | ||||||
Manganez | 0,30 - 0,60 | ||||||
Phosphprus | Maksimum 0.040 | ||||||
Sülfür | Maksimum 0.050 |
1. - Teslim: 60-70 gün önceden% 30 T / T aldıktan sonra
2. - Ödeme koşulları: peşin% 30 T / T, sevkiyat öncesi ödenen denge% 70.
3. - Ambalaj: pas önleyici koruma, altıgen demetleri halinde
4. - Borulardaki (borulardaki) markalar: Standart, Çelik Sınıf, Ebat, Isı No. (veya alıcının isteğine göre ).
5. - Değirmen Testi Sertifikası: EN10204 3.1
Uygulama için:
Belirtilen Uzunlukta Kesim,
Ambalaj Karton veya Tahta Kutularda Olabilir
