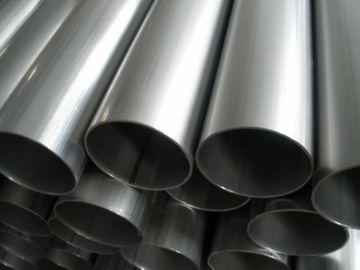

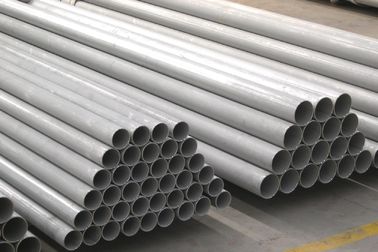

Boru için Dikişli Östenitik Paslanmaz Çelik Boru Su Isıtıcılar Besleme
Ürün Ayrıntıları
Yuvarlak paslanmaz çelik boru
,Büyük çaplı paslanmaz çelik boru
ASTM A688 TP304/304L/304LN, TP316/316L/316LNSaldırılmış Austenit Stainless Steel Feed Warter Isıtma Tüpleri
Boyut aralığı:
O.D.: 4.0-230mm W.T.:1-30mm L: müşteri gereksinimlerine göre
Malzeme ve Üretim:
Tüpler, otomatik kaynak işlemi ile düz-rollenmiş çelikten yapılır.
Kaydırmadan sonra ve son ısı işleminden önce, borular soğuk çekilir veya soğuk yuvarlanır
Tüpler, müşterinin çizimi ve tasarıma göre kızartıldıktan sonra U bükülmeye hazırdır.
Yüzey Durumu:
Tüpler nitrik ve hidrofluorik asitlerle turşulanır.
Parlak kızartma.
Mekanik Gereksinim
| Sınıf: | TP304 | TP304L | TP304LN | TP316 | TP316L | TP316LN | TP316LN | TPXM-29 | TP304N |
| UNS | S30400 | S30403 | S30453 | S31600 | S31603 | S31653 | S31653 | S24000 | S30451 |
| C, en fazla | 0.08 | 0.035 | 0.035 | 0.080 | 0.035 | 0.035 | 0.035 | 0.08 | 0.080 |
| Mn, maksimum | 2.00 | 2.00 | 2.00 | 2.00 | 2.00 | 2.00 | 2.00 | 11.5-14.5 | 2.00 |
| P, en fazla | 0.045 | 0.045 | 0.045 | 0.045 | 0.045 | 0.045 | 0.045 | 0.060 | 0.045 |
| S, en fazla | 0.030 | 0.030 | 0.030 | 0.030 | 0.030 | 0.030 | 0.030 | 0.030 | 0.030 |
| Evet, en fazla. | 1.00 | 1.00 | 1.00 | 1.00 | 1.00 | 1.00 | 1.00 | 1.00 | 1.00 |
| Ni | 18.0-20.0 | 18.0-20.0 | 18.0-20.0 | 16.0-18.0 | 16.0-18.0 | 16.0-18.0 | 16.0-18.0 | 17.0-19.0 | 18.0-20.0 |
| Kr | 8.0-11.0 | 8.0-13.0 | 8.0-12.0 | 11.0-14.0 | 10.0-14.0 | 11.0-14.0 | 11.0-14.0 | 2.3-3.7 | 8.0-18.0 |
| Mo. | - Evet. | - Evet. | - Evet. | 2.00-3.00 | 2.00-3.00 | 2.00-3.00 | 2.00-3.00 | - Evet. | - Evet. |
| Azot | - Evet. | - Evet. | - Evet. | - Evet. | - Evet. | - Evet. | - Evet. | - Evet. | - Evet. |
| Bakır | - Evet. | - Evet. | - Evet. | - Evet. | - Evet. |
|
|
|
|
| Sınıf: | TP316N | - Evet. | - Evet. | - Evet. | - Evet. |
| UNS | S31651 | N08367 | N08926 | S31254 | S32654 |
| C, en fazla | 0.070 | 0.030 | 0.020 | 0.020 | 0.020 |
| Mn, maksimum | 2.00 | 2.00 | 2.00 | 1.00 | 2.0-4.0 |
| P, en fazla | 0.045 | 0.040 | 0.030 | 0.030 | 0.030 |
| S, en fazla | 0.030 | 0.030 | 0.010 | 0.100 | 0.005 |
| Evet, en fazla. | 4.8-6.0 | 1.00 | 0.50 | 0.80 | 0.50 |
| Ni | 9.58.0 | 20.0-22.0 | 24.0-26.0 | 19.5-20.5 | 21.0-23.0 |
| Kr | 19.0-22.0 | 23.5-25.5 | 19.0-21.0 | 17.5-18.5 | 24.0-25.0 |
| Mo. | 0.30-1.50 | 6.0-7.0 | 6.0-7.0 | 6.0-6.5 | 7.0-8.0 |
| Azot | - Evet. | - Evet. | - Evet. | - Evet. | 0.45-0.55 |
| Bakır | - Evet. | - Evet. | - Evet. | 0.30-0.60 |
Çekim Gereksinimleri
| Sınıf ve UNS | Çekim gücü Min ksi [Mpa] | Üretim gücü Min ksi [Mpa] | Uzunluk 2in veya 50mm min % | ||||||
| 304, 316 S30400, S31600 | 75 [515] | 30 [205] | 35 | ||||||
| 304L, 316L S30403, S31603 | 70 [485] | 25 [175] | 35 | ||||||
| XM-29 S24000 | 100 [690] | 55 [380] | 35 | ||||||
| 304N, 316N S30451, S31651 | 80 [550] | 35 [240] | 20 | ||||||
| 304LN, 316LN S30453, S31653 | 75 [515] | 30 [205] | 35 | ||||||
| N08367 t≤0.187 | 100 [690] | 45 [310] | 30 | ||||||
| N08367 t>0.187 | 95 [655] | 45 [310] | 30 | ||||||
| N08926 | 94 [650] | 45 [310] | 35 | ||||||
| S31254 t≤0.187 | 100 [690] | 45 [310] | 35 | ||||||
| S21254 t>0.187 | 95 [655] | 45 [310] | 35 | ||||||
| S32654 | 120 [825] | 65 [450] | 40 | ||||||
Yasal Boyut Değişiklikleri
| Grup | Boyut, | İzin verilir | İzin verilir içindeWT, % | İzin verilirDeğişiklikler içindeKesme Uzunluğu, | |
| 1 | 1/2'e kadar, 12.7 hariç | ±0,005[0,13] | ±15 | 1/8 [1] | 0 |
| 2 | 1/2'den 1 1/2'e kadar | ±0,005[0,13] | ±10 | 1/8 [1] | 0 |
| 3 | 38.1 ila 88.9 hariç | ±0,010[0,25] | ±10 | 3/16 [1] | 0 |
| 4 | 3 1/2'den 5 1/2'e kadar (88'den 139'a kadar) | ±0,015[0,38] | ±10 | 3/16 [1] | 0 |
| 5 | 5 1/2'den 5 1/2'e kadar | ±0,030[0,76] | ±10 | 3/16 [1] | 0 |
Referans Belgeleri:
ASTM STANDARDları
ASTM A262 Austenitik paslanmaz çeliklerde granüler arası saldırıya karşı duyarlılığı tespit etmek için uygulamalar
ASTM A480 / A480 M Genel Gereksinimler için Spesifikasyon
Dayanıklı çelik levha, levha ve şerit,
ASTM A941 Çelik, Paslanmaz Çelik, İlgili Alaşımlar ve Ferroalloys ile İlgili Terminoloji.
ASTM A1016/ A1016 M Ferritik alaşımlı çelik, Austenitik alaşımlı çelik için genel gereksinimler için spesifikasyon
Çelikler ve paslanmaz çelik borular.
ASTM E527 Tekil Numarlama Sisteminde (UNS) Metal ve Alaşımların Numaralanması Uygulamaları
SAE J1086 Metal ve alaşımların numaralandırılması için uygulama (UNS)
-
