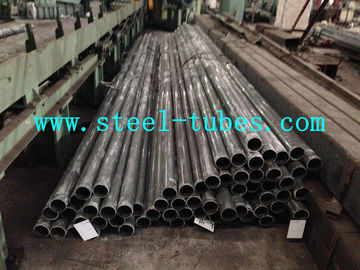

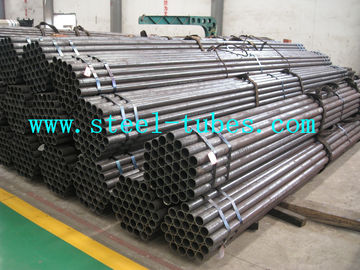

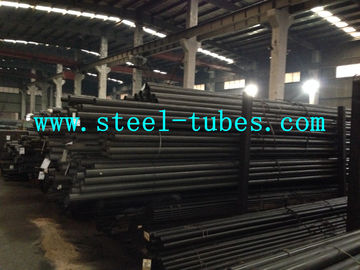

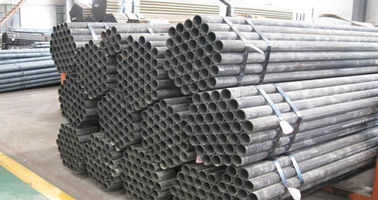

Elektrik Direnç Kaynaklı Çelik Borular BS6323-5 ERW1 ERW2 ERW3 ERW4 ERW5
Ürün Ayrıntıları
dikişli çelik boru
,çelik boru kaynak
BS6323-5 ERW1 ERW2 ERW3 ERW4 ERW5 Elektrik Direnişli Kaynaklı Çelik Borular
Standart: BS6323-5 Otomobil,Mekanik ve Genel Mühendislik Amaçları için Dikişsiz ve Kaynaklı Çelik Borular
Bölüm 5: Elektrik direnci ile kaynaklı (indüksiyon dahil) çelik borular için özel gereksinimler
Çelik sınıfı:ERW1 ERW2 ERW3 ERW4 ERW5
Uygulamalar:Otomotiv Endüstrisi / Makine Kullanımı / Mekanik ve Genel Mühendislik Amaçları için
Boyut aralığı:O.D.:6-350mm W.T.:1-30mm L:max12000mm
Çelik sınıfı ve kimyasal bileşim:
| Tasarım | Kimyasal Kompozisyonlar (Ladle analizi) | Mekanik özellikler | |||||||||||||
| C | Evet. | M | P | S | KM (saldırılmış olarak) | GMK ve GZF (anil) | NKM ve NZF(normalleştirildi) | ||||||||
| En fazla. | En fazla. | En fazla. | En fazla. | En fazla. | Geri dönüş | Rm | A | A | Geri dönüş | Rm | A | Geri dönüş | Rm | A | |
|
|
|
|
|
| D/a≤ | D/a> | |||||||||
| % | % | % | % | % | N/m | N/m | % | % | N/m | N/m | % | N/m | N/m | % | |
| ERW 1 | 0.13 | _ _ | 0.60 | 0.050 | 0.050 | 200 | 300 | 10 | 20 | 150 | 270 | 27 | 155 | 280 | 25 |
| ERW 2 | 0.16 | _ _ | 0.70 | 0.050 | 0.050 | 250 | 340 | 8 | 15 | 195 | 300 | 27 | 195 | 320 | 25 |
| ERW 3 | 0.20 | 0.35 | 0.90 | 0.050 | 0.050 | 300 | 400 | 7 | 12 | 215 | 340 | 26 | 215 | 360 | 24 |
| ERW 4 | 0.25 | 0.35 | 1.20 | 0.050 | 0.050 | 350 | 450 | 6 | 10 | 235 | 400 | 24 | 235 | 410 | 22 |
| ERW 5 | 0.23 | 0.50 | 1.50 | 0.050 | 0.050 | 420 | 420 | 6 | 8 | 340 | _ _ | _ _ | 340 | 490 | 20 |
| Çapraz | Dayanıklılık | |||
| 1 | 2 | 3 | ||
| Tamamdır. | Ek olarak | KM durumu D/a | GKM, GZF,NKM, NZF koşulları 20| | |
| ≤40 GKM,GZF, | ||||
| NKM, NZF durumu≤20 | ||||
| mm | mm | mm | mm | mm |
| 20 | ±0.12 | ±0.18 | ±0.24 | |
| 20 | 30 | ±0.15 | ±0.22 | ±0.30 |
| 30 | 50 | ±0.20 | ±0.30 | ±0.40 |
| 50 | 70 | ±0.25 | ±0.37 | ±0.50 |
| 70 | 90 | ±0.30 | ±0.45 | ±0.60 |
| 90 | 110 | ±0.35 | ±0.52 | ±0.70 |
| 110 | 130 | ±0.45 | ±0.68 | ±0.90 |
| 130 | 150 | ±0.55 | ±0.82 | ± 110 |
| 150 | 170 | ±0.65 | ±0.97 | ± 130 |
| 170 | ± 0,75% dış | Dış çapının ±1%'i | Dış çapının ±1,5%'i | |
| çapı | ||||
Not: Müşterinin isteğine göre özel çelik sınıfı da mevcuttur.
-
