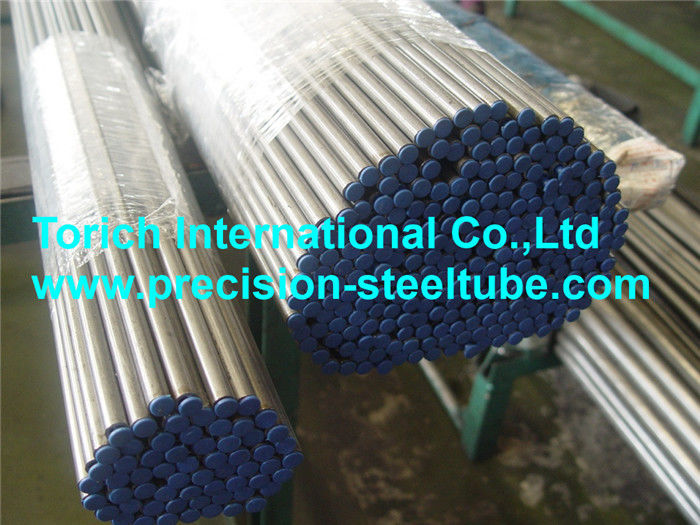

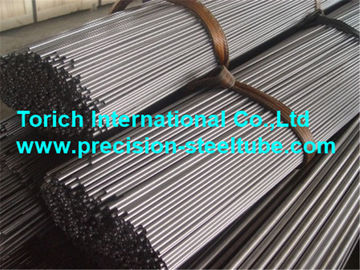

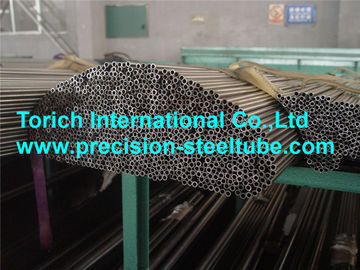

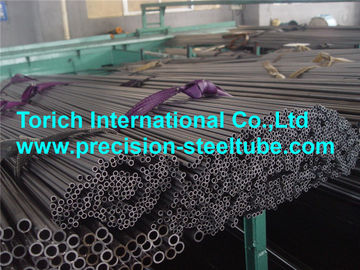

BS6323-4 Soğuk Bitmiş Dikişsiz Çelik Borular Grade CFS1 CFS2 CFS3 CFS4 CFS5 42CrMo4
Ürün Ayrıntıları
hassas paslanmaz çelik boru
,Dikişsiz Karbon Çelik Boru
BS6323-4 BK BKW GBK NBK GZF NZF Soğuk işlenmiş dikişsiz çelik borular CFS1 CFS2 CFS3 CFS4 CFS5 42CrMo4
Standart: BS6323-4Otomobil, mekanik ve genel mühendislik amaçlı dikişsiz ve kaynaklı çelik borular
Bölüm 4: Soğuk bitmiş dikişsiz çelik borular için özel gereksinimler
Uygulamalar:Otomotiv endüstrisi / makine kullanımı / mekanik ve genel mühendislik amaçları için
Boyut aralığı:O.D.:6-280mm W.T.:1-30mm L:max12000mm
Üretim yöntemi:
Tüpler dikişsiz bir işlemle üretilir ve soğuk bitirilmelidir.
Soğuk halinde bitirilmiş boruların iç ve dış yüzeyleri üzerinde daha sonraki işleme bağlı kalıntı katmanı olmasına izin verilir.O zaman çıkarılması, üreticiler ve alıcılar arasında bir anlaşmanın konusu olacaktır..
Teslim koşulları:
Tüpler aşağıdaki durumlardan birinde temin edilir:
a.Soğuk halinde bitirilmiş/sertleştirilmiş (çizimdeki gibi soğuk halinde bitirilmiş): BK
b.Soğuk işlenmiş/yumuşak ( hafif soğuk işlenmiş): BKW
c.Sıvılandırılmış: GBK
d.GZF: Pürüzsüzleştirilmiş
e.Normalleştirilmiş: NBK
f.Normalleştirilmiş (ölçeklendirme de dahil): NZF
Testler:
Düzleştirme testleri
Sızıntı sıklığı testi- Eddy akımı testi
| Tasarım | Kimyasal Kompozisyonlar (Ladle analizi) |
|
|
| |||
| C | Evet. | M | Pmax. | Smax. | Kr | Mo. | |
|
| % | % | % | % | % | % | % |
| CFS 3 | 0.20 maksimum. | 0.35 maksimum. | 0.90 maksimum. | 0.050 | 0.050 | _ _ | _ _ |
| CFS 3Aa | 0.20 maksimum. | 0.10'a 0.35 | 0.60'a 1.00 | 0.050 | 0.050 | _ _ | _ _ |
| CFS 4 | 0.25 maksimum. | 0.35 maksimum. | 1.20 maksimum. | 0.050 | 0.050 | _ _ | _ _ |
| CFS 5b | 0.23 maksimum. | 0.50 maksimum. | 1.50 maksimum. | 0.050 | 0.050 | _ _ | _ _ |
| CFS 6 | 0.30'a 0.40 | 0.35 maksimum. | 0.50'ye 0.90 | 0.050 | 0.050 | _ _ | _ _ |
| CFS 7 | 0.20'ye 0.30 | 0.35 maksimum. | 1.20'ye 1.50 | 0.050 | 0.050 | _ _ | _ _ |
| CFS 8d | 0.40'a 0.55 | 0.35 maksimum. | 0.50'ye 0.90 | 0.050 | 0.050 | _ _ | _ _ |
| CFS 9 | 0.29 maksimum. | 0.35 maksimum. | 1.50 maksimum. | 0.050 | 0.050 | _ _ | 0.15'e 0.25 |
| CFS 10 | 0.26 maksimum. | 0.35 maksimum. | 0.80 maksimum. | 0.050 | 0.050 | 0.80'e 1.20 | 0.15'e 0.30 |
| CFS 11 | 0.45 maksimum. | 0.35 maksimum. | 1.00 maksimum. | 0.050 | 0.050 | 0.80'e 1.20 | 0.15'e 0.30 |
Tasarım ulus | BKc (soğuk halinde bitirilmiş/sertleştirilmiş) | BKWc ((soğuk bitirilmiş/yumuşak) | GBK ve GZF (anil) | NBK ve NZF (normalleştirilmiş) | ||||||||
| Remin. | Rmmin. | Amin. | Remin. | Rmmin. | Amin. | Remin. | Rmmin | Amin. | Remin. | Rmmin. | Amin. | |
| N/mm2 | N/mm2 | % | N/mm2 | N/mm2 | % | N/mm2 | N/mm2 | % | N/mm2 | N/mm2 | % | |
| CFS3 | 360 | 450 | 6 | 280 | 400 | 9 | 170 | 340 | 26 | 215 | 360 | 24 |
| CFS3Aa | 360 | 450 | 6 | 280 | 400 | 9 | 170 | 340 | 26 | 215 | 360 | 24 |
| CFS4 | 415 | 520 | 5 | 315 | 450 | 8 | 200 | 400 | 24 | 235 | 410 | 22 |
| CFS5b | 480 | 600 | 4 | 385 | 550 | 6 | _ _ | _ _ | _ _ | 340 | 490 | 20 |
| CFS6 | 470 | 590 | 5 | 350 | 540 | 7 | 300 | 440 | 22 | 280 | 460 | 21 |
| CFS7 | 560 | 700 | 4 | 460 | 650 | 7 | _ _ | _ _ | _ _ | _ _ | _ _ | _ _ |
| CFS8d | 575 | 720 | 4 | 470 | 670 | 6 | 300 | 510 | 20 | 340 | 540 | 18 |
| CFS9 | 575 | 720 | 4 | 470 | 670 | 6 | _ _ | _ _ | _ _ | _ _ | _ _ | _ _ |
| CFS10 | 575 | 720 | 4 | 470 | 670 | 6 | _ _ | _ _ | _ _ | _ _ | _ _ | _ _ |
| CFS11 | 575 | 720 | 4 | _ _ | 670 | 6 | _ _ | _ _ | _ _ | _ _ | _ _ | _ _ |
"DİKKAT 3. sınıf boruların kaynaklanması,3A ve 5 özel teknikler gerektirmez ama dikkatli olunmalı ve kaynak için uygun İngiliz Standartında verilen rehberliğe uygun olarak kaynak yapılmalıdır., örneğin BS 5135. Gösterilen diğer sınıfların kaynakları özel teknikler gerektirebilir.
a3A sınıfı, kağıtları sertleştirmek için uygun olmalıdır.
bÜreticinin tercihine göre tahıl rafineri elemanları eklenebilir.
BK ve GKW durumundaki borular daha sonra kaynaklanır, kavrulur veya ısıtılırsa, ısıdan etkilenen bölgedeki mekanik özellikler, teslim koşulları GBK veya NBK için verilen özelliklere düşebilir.
BS 970-1'in kimyasal bileşimine uygun olarak gösterilen sınırlarda çelik, sipariş veya soruşturma sırasında anlaşılırsa tedarik edilebilir".
Yayınlar şunlara atıfta bulundu:
BS970,Mekanik ve ilgili mühendislik amaçlı dövme çelikleri için spesifikasyon
BS970-1,Karbon, karbon manganez, alaşım ve paslanmaz çelikler için genel denetim ve test prosedürü ve özel gereksinimler
BS3601,Basınç amaçlı çelik borular ve borular için spesifikasyon: belirli yüksek sıcaklık özelliklerine sahip karbon ve karbon mangans çelik.
BS 3603Basınç amaçlı çelik borular ve borular için spesifikasyon: belirtilen düşük sıcaklık özelliklerine sahip karbon ve alaşımlı çelik
BS3604,Basınç amaçlı çelik borular ve borular için spesifikasyon: Belirli yüksek sıcaklık özelliklerine sahip ferritik alaşımlı çelik.
BS3605Basınç amaçlı dikişsiz ve kaynaklı austenitik paslanmaz çelik borular ve çelik borular
BS4360, Kaynatılabilir yapısal çelikler için özellik
BS4848, Sıcak lastiklenmiş yapısal çelik profiller
BS4848-2,Çürük bölümler
BS5135, Karbon ve karbon manganez çeliklerinin metal ark kaynakları
BS6323Otomobil, mekanik ve genel mühendislik amaçlı dikişsiz ve kaynaklı çelik borular için özellik
BS6323-1Genel Gereksinimler
ISO 4200,Saldırılmış ve dikişsiz düz uçlu çelik borular - Boyut birimi başına boyut ve kütle genel tabloları
-
