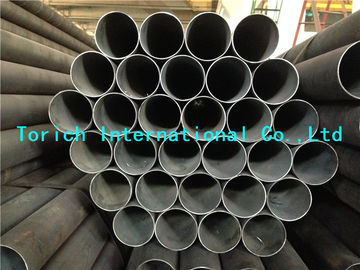

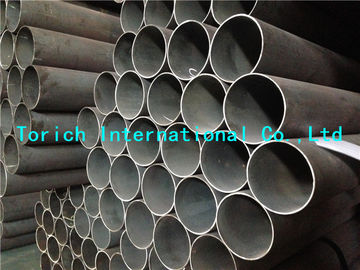

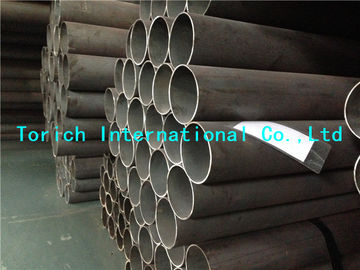

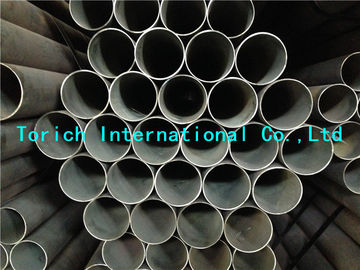

Otomobil için sıcak bitmiş kaynaklı çelik borular BS6323- 2
Ürün Ayrıntıları
çelik boru kaynak
,Elektrik direnç kaynaklı çelik boru
BS6323-2 HFW2 HFW3 HFW4 HFW5 Otomobil için sıcak halinde kaynaklı çelik borular
Standart: BS6323-2Otomobil, mekanik ve genel mühendislik amaçlı dikişsiz ve kaynaklı çelik borular
Bölüm 2:Sıcak halinde kaynaklı çelik borular için özel gereksinimler
Uygulamalar:Otomotiv endüstrisi / makine kullanımı / mekanik ve genel mühendislik amaçları için
Boyut aralığı:O.D.:6-350mm W.T.:1-30mm L:max12000mm
Üretim yöntemi:
Tüpler, dolgu metali eklenmeden uzunlamasına deniz kaynaklı düz yuvarlanmış şeritten sürekli bir işlemle üretilir ve sıcak bitirilmelidir.
Teslim koşulları:
Tüpler sıcak bitmiş durumda tedarik edilir.
| Tasarım | Kimyasal Kompozisyonlar (Ladle analizi) | Mekanik | ||||||
| Cmax. | Simax. | Mnmax. | Pmax. | Smax. | Remin. | Rmmin. | Amin. | |
| % | % | % | % | % | N/mm2 | N/mm2 | % | |
| HFW 2 | 0.16a | ~ | 0.70 | 0.050 | 0.050 | 195 | 320 | 25 |
| HFW 3 | 0.20a | 0.35 | 0.90 | 0.050 | 0.050 | 215 | 360 | 24 |
| HFW 4 | 0.25 | 0.35 | 1.20 | 0.050 | 0.050 | 235 | 410 | 22 |
| HFW 5b | 0.23 | 0.35 | 1.50 | 0.050 | 0.050 | 340 | 490 | 20 |
| NOT: Bu sınıfların borularının kaynaklanması özel teknikler gerektirmez. Dikkat edilmeli ve kaynak, kaynak için uygun İngiliz Standartında verilen rehberlik, örneğin BS 5135. a2 sınıfı için çerçeve veya yarı öldürülmüş çelik kullanılırsa, karbon içeriği % 0,19'a ve 3. sınıf için kullanıldığında % 0,23'e yükseltildi. üreticinin tercihiyle bu sınıfa eklenebilir. | ||||||||
| Sıcak halinde kaynaklı çelik boruların boyutları | ||||||
| Dışarıda. | HFW 2 ve 3 adı | HFW 4 ve 5 isimleri | ||||
| Kalınlıklar | Kalınlıklar | |||||
| mm | mm | mm | mm | mm | mm | mm |
| 21.3 | 2.0 | 2.6 | 3.2 | 3.2 |
|
|
| 26.9 | 2.3 | 2.6 | 3.2 | 3.2 |
|
|
| 33.7 | 2.6 | 3.2 | 4.0 | 2.6 | 3.2 | 4.0 |
| 42.4 | 2.6 | 3.2 | 4.0 | 2.6 | 3.2 | 4.0 |
| 48.3 | 2.9 | 3.2 | 4.0 | 3.2 | 4.0 | 5.0 |
| 60.3 | 2.9 | 3.6 | 4.5 | 3.2 | 4.0 | 5.0 |
| 76.1 | 3.2 | 3.6 | 4.5 | 3.2 | 4.0 | 5.0 |
| 88.9 | 3.2 | 4.0 | 5.0 | 3.2 | 4.0 | 5.0 |
| 114.3 | 3.6 | 4.5 | 5.4 | 3.6 | 5.0 | 6.3 |
| 139.7 | 6.3 | 6.3 | ||||
| NOT: Uzunluk birimi başına ağırlık da dahil olmak üzere kesit özellikleri için, BS 6323-1'in B eklentisine bakın:1982 | ||||||
Testler
Düzleştirme testi
Eğiliş testi (tüm boru)
| Düzleştirme testi için plakalar arasındaki mesafe | |
| Adlandırma | Platonlar arasındaki mesafe |
|
| % |
| HFW 2 | 75 |
| HFW 3 | 85 |
| HFW 4 | 85 |
| HFW 5 | 85 |
Aşağıdakilere atıfta bulunan yayınlar:
BS 3602-1Basınç amaçlı dikişsiz çamur çelik borular ve borular: belirli yüksek sıcaklık özelliklerine sahip karbon ve karbon manganez çelikleri
BS 3602-1Dikişsiz elektrik direnci kaynaklı ve endüksiyon kaynaklı borular
BS 3602-2, Denizaltı yaylı kaynaklı borular
BS 3603Basınç amaçlı çelik borular ve borular için spesifikasyon: belirtilen düşük sıcaklık özelliklerine sahip karbon ve alaşımlı çelik
BS3604,Basınç amaçlı çelik borular ve borular için spesifikasyon: Belirli yüksek sıcaklık özelliklerine sahip ferritik alaşımlı çelik.
BS3605Basınç amaçlı dikişsiz ve kaynaklı austenitik paslanmaz çelik borular ve çelik borular
BS4360, Kaynatılabilir yapısal çelikler için özellik
BS4848, Sıcak lastiklenmiş yapısal çelik profiller
BS4848-2,Çürük bölümler
BS5135, Karbon ve karbon manganez çeliklerinin metal ark kaynakları
BS6323Otomobil, mekanik ve genel mühendislik amaçlı dikişsiz ve kaynaklı çelik borular için özellik
BS6323-1Genel Gereksinimler
-
