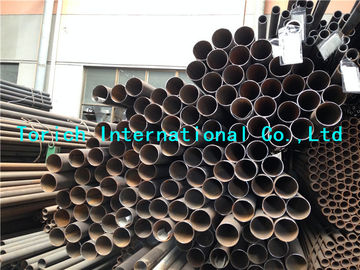

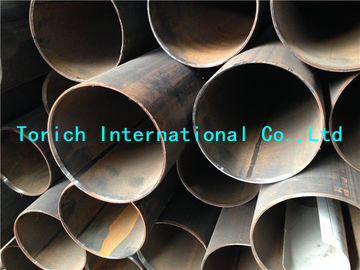

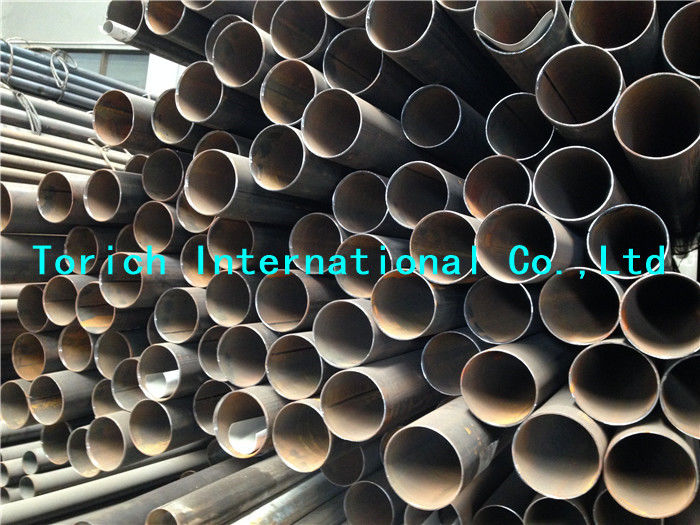

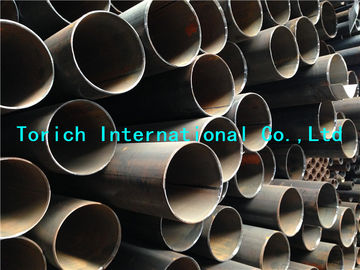

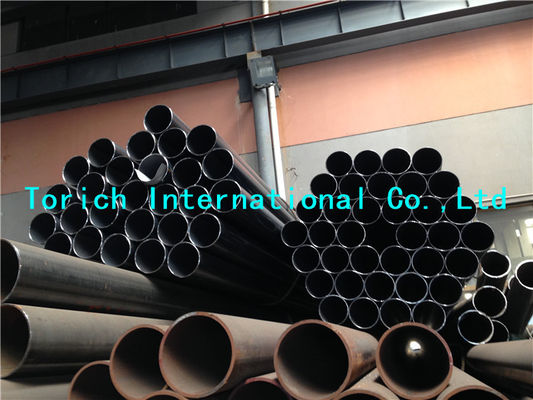

EN10219-2 Alaşımsız / İnce Taneli Çelikler Soğuk Şekillendirilmiş Kaynaklı Yapısal Hollow Bölümler
Ürün Ayrıntıları
dikişli çelik boru
,çelik boru kaynak
EN10219-1 EN10219-2 Alaşımsız ve İnce Taneli Çeliklerin Soğuk Şekillendirilmiş Kaynaklı Yapısal İçi Boş Kesitleri
Bölüm 1: Teknik teslimat durumu
Bölüm 2: Toleranslar, Boyutlar ve Kesit Özellikleri
Yapısal içi boş profil üretim süreci:
Yapısal içi boş bölümler, daha sonra ısıl işlem uygulanmadan elektrik kaynağı veya tozaltı ark kaynağı ile üretilir. Sürekli bir işlemle üretilen içi boş bölümler, içi boş bölümü oluşturmadan önce şerit uzunluklarını birleştirmek için kullanılan kaynakları içermez; ancak helezoni kaynaklı tozaltı ark kaynaklı (SAW) içi boş bölümler için, bu tür kaynaklara 9.4.3.0 EN10219-1, EN10291-2'ye uygun olarak test edildiğinde izin verilir.
Teslim şartları:
İçi boş bölümler, kaynak dikişinin kaynaklanmış veya ısıl işlem görmüş durumda olması haricinde, daha sonra ısıl işlem görmeden soğuk şekillendirilmiş olarak teslim edilir.
NOT: 508 mm dış çapın üzerindeki SAW içi boş profillerde, yuvarlaklıktan sapma toleransı gereksinimlerini karşılamak amacıyla, mekanik özellikleri etkilemeyen bir sıcak şekillendirme işleminin gerçekleştirilmesi gerekebilir.
Sıcak daldırma galvanizlemeye uygunluk:
Ürünler sıcak daldırma galvanizlemeye uygundur.
TABLO 1 Toleranslar
| Sembol | Birim | Tanım |
| B | mm | Kare içi boş bölümün kenar nominal uzunluğu. Dikdörtgen içi boş bölümün kısa kenar nominal uzunluğu |
| C1/C2 | mm | Kare veya dikdörtgen kesitli bir içi boş bölümün köşe bölgesinin uzunluğu |
| Dmaks/Dmin | mm | Aynı düzlemde ölçülen dairesel bir içi boş bölümün maksimum ve minimum dış çapı |
| H | mm | Dikdörtgen bir içi boş bölümün uzun kenarının nominal uzunluğu |
| M | Kg/m | Birim uzunluk başına kütle |
| T | mm | Nominal kalınlık |
| Ö | % | Yuvarlaklıktan sapma |
| T | mm | Nominal kalınlık |
| V | mm | Toplam ölçülen büküm |
TABLO 2 Toleranslar
| Özellik | Dairesel içi boş profiller | Kare ve dikdörtgen içi boş kesitler | |
| Dış Boyutlar (D,B veH) | ±1% minimum ±0,5mm ve maksimum ±10mm | Kenar uzunluğu (mm) | Hata payı |
| Y,B <100
100≤H,B≤200 Y,B＞200 | ±1% minimum ile ±0,5 mm ±0,8% ±0,6% | ||
| Kalınlık(T) | D≤406.4mm için: T≤5mm ±%10 T＞5mm ±0,50mm D＞406.4mm için: ±10% maksimum 2mm | T≤5mm ±%10 T＞5mm ±0,50mm | |
| Yuvarlaklıktan sapma(O) | Çap/kalınlık oranı 100①'ü aşmayan içi boş kesitler için %2 | —— | |
| İçbükeylik/dışbükeylik② | —— | Maksimum %0,8 ile minimum 0,5 mm | |
| Kenarın kareliği | —— | 90° ±1° | |
| Dış köşe profili | —— | Tablo 3'e bakın | |
| Büküm(V) | —— | 2mm artı 0,5mm/m uzunluk | |
| Düzlük | Toplam uzunluğun %0,20'si | Toplam uzunluğun %0,15'i | |
| Kütle(M) | Bireysel uzunluklarda ±%6 | ||
①Çap/kalınlık oranı 100'ü geçtiğinde yuvarlaklıktan sapma toleransı kararlaştırılır.
②Dışbükeylik ve içbükeylik toleransı, dış boyutlar toleransından bağımsızdır.
TABLO 3 Dış Köşe Profili
| Kalınlık T mm | Dış Köşe Profili C1,C2 veya R1 mm |
| T≤6 6＜T≤10 10＜T | 1.6T ila 2.4T 2.0T ila 3.0T 2,4T ila 3,6T |
Kenarların köşe yaylarına teğet olması gerekmez.
TABLO 4 Uzunluk toleransları①
| Uzunluk türü | mm cinsinden aralık | Hata payı |
| Rastgele uzunluk | 4000 ile 16000 arasında, sipariş başına 2000 aralığında | Tedarik edilen bölümlerin %10'u sipariş edilen aralık için asgari değerin altında olabilir ancak aralığın asgari değerinin %75'inden az olamaz |
| Yaklaşık uzunluk | ≥4000 | ﹢50mm 0 |
| Tam uzunluk | <6000 ≥6000 ila ≤10000 ＞10000 | ﹢5mm 0 ﹢15mm 0 ﹢5mm +1mm/m 0 |
①Alıcı, talep ve siparişte gerekli uzunluk tipini ve gerekli uzunluk aralığını veya uzunluğunu belirtmelidir.
TABLO 5 Tozaltı ark kaynaklı içi boş profillerde iç ve dış kaynak boncuğunun yükseklik toleransları
| Kalınlık(T) | Maksimum kaynak dikişi yüksekliği (mm) |
| ≤14.2 ＞14.2 | 3.5 4.8 |
Ürün formları:
CFCHS = soğuk şekillendirilmiş dairesel içi boş kesit
CFRHS = soğuk şekillendirilmiş kare veya dikdörtgen içi boş kesit
Özellikleri:
- Boyut ve şekillerdeki toleranslar
- Uzama
- Gerilme direnci
- Akma dayanımı
- Darbe dayanıklılığı
- kaynaklanabilirlik (kimyasal bileşim)
Normatif referanslar:
EN287-1, Kaynakçıların yeterlilik testi - Füzyon kaynağı - Bölüm 1: Çelikler
EN10020-1, Metalik malzemeler - Çekme testi - Bölüm 1: Ortam sıcaklığında test yöntemi
EN10020:2000, Çelik sınıflarının tanımı ve sınıflandırılması
EN10021:1983, Çelik ve demir ürünler için genel teknik teslimat gereksinimleri
EN10027-1, Çelikler için tanımlama sistemleri - Bölüm 1: Çelik adları
EN10027-2, Çelikler için tanımlama sistemleri - Bölüm 2: Sayısal sistemler
EN10045-1, Metalik malzemeler - Charpy darbe testi - Bölüm 1: Test yöntemi
EN10052:1993, Demirli ürünler için ısıl işlem terimleri sözlüğü
EN10168, Çelik ürünleri - Muayene belgeleri - Bilgi ve açıklama listesi
EN10204, Metalik ürünler - Muayene türleri ve açıklamaları
EN10219-2:2006, Alaşımsız ve ince taneli çeliklerden soğuk şekillendirilmiş kaynaklı yapısal içi boş kesitler - Bölüm 2: Toleranslar, boyutlar ve kesit özellikleri
EN10246-3, Çelik boruların tahribatsız muayenesi - Bölüm 3: Kusurların tespiti için dikişsiz ve kaynaklı (tozaltı ark kaynaklı hariç) çelik boruların otomatik girdap akımı muayenesi.
EN10246-5, Çelik boruların tahribatsız muayenesi - Bölüm 5: Dikişsiz ve kaynaklı (tozaltı ark kaynaklı hariç) ferromanyetik çelik boruların boylamasına kusurların tespiti için otomatik tam çevresel manyetik dönüştürücü/akı sızıntısı muayenesi
EN10246-8, Çelik boruların tahribatsız muayenesi - Bölüm 8: Uzunlamasına kusurların tespiti için elektrik kaynaklı çelik boruların kaynak dikişinin otomatik ultrasonik muayenesi
EN10246-9, Çelik boruların tahribatsız muayenesi - Bölüm 9: Uzunlamasına ve/veya enine kusurların tespiti için tozaltı ark kaynaklı çelik boruların kaynak dikişinin otomatik ultrasonik muayenesi
EN10246-10, Çelik boruların tahribatsız muayenesi - Bölüm 10: Kusurların tespiti için otomatik füzyon ark kaynaklı çelik boruların kaynak dikişinin radyografik muayenesi
EN1056, Çelik boruların tahribatsız muayenesi - Seviye 1 ve 2 tahribatsız muayene personelinin yeterliliği ve yeterliliği
CR 10261, ECISS bilgi Dairesi 11 - Demir ve çelik - Mevcut kimyasal analiz yöntemlerinin gözden geçirilmesi
EN10266:2003, Çelik borular, bağlantı parçaları ve çelik yapı içi boş profiller - Ürün standartlarında kullanım için semboller ve terimlerin tanımları
EN ISO 377, Çelik ve çelik ürünleri - Mekanik test için dikişsiz ve test parçalarının yerleştirilmesi ve hazırlanması (ISO 377: 1997)
EN ISO 643, Çelikler - Görünür tane boyutunun mikrografik tayini (ISO 643:2003)
EN ISO 2566-1, Çelikler - Uzama valflerinin dönüştürülmesi - Bölüm 1: Karbon ve düşük alaşımlı çelikler (ISO 2566-1:1984)
EN ISO 9001:2000, Kalite yönetim sistemleri - Gereksinimler (ISO9001:2000)
EN ISO 14284, Çelik ve demir - Kimyasal bileşimin belirlenmesi için numune alma ve numune hazırlama (ISO 14284:1996)
EN ISO 15607, Metalik malzemeler için kaynak prosedürlerinin şartnamesi ve kalifikasyonu - Genel kurallar (ISO15607:2003)
EN ISO 15609-1, Metalik malzemeler için kaynak prosedürlerinin şartnamesi ve kalifikasyonu - Kaynak prosedürü şartnamesi - Bölüm 1: Ark kaynağı (ISO 15609-1:2004)
EN ISO 15614-1, Metalik malzemeler için kaynak prosedürlerinin şartnamesi ve kalifikasyonu - Kaynak prosedürü testi - Bölüm 1: Çeliklerin ark ve gaz kaynağı ve nikel ve nikel alaşımlarının ark kaynağı (ISO 15614-1: 2004)
-
