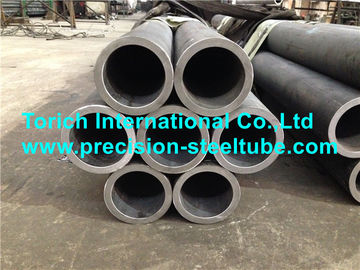

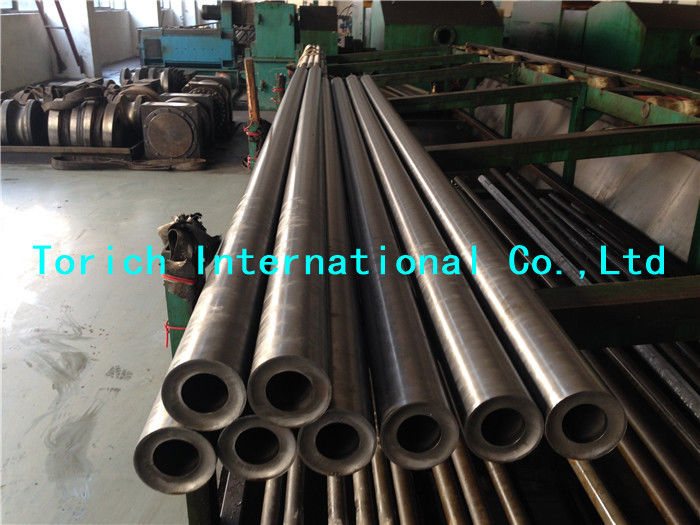

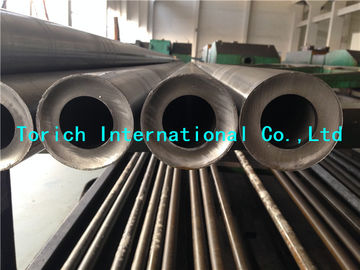

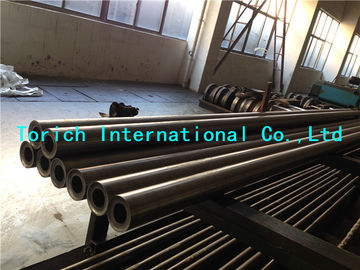

DIN EN 10210-1 Sıcak Hazır Ağır Duvar Çelik Boru, Kalın Duvar Çelik Boru
Ürün Ayrıntıları
thick wall steel pipe
,Kalın Etli Çelik Boru
DIN EN 10210-1
Alaşımsız ve ince taneli çeliklerin sıcak işlenmiş yapısal boşluklu bölümleri
Bölüm 1: Teknik teslim şartları
Bölüm 2: Toleranslar, boyutlar ve kesitsel özellikler
Soğuk şekillendirme:
İşlem ortam sıcaklığında yapılır
Yapısal oyuk bölüm üretim süreci:
Yapısal oyuk bölümler dikişsiz veya kaynakla üretilmiştir.
Sürekli işlemle üretilen kaynaklı bölümler.
Elektrik kaynaklı delikli bölümler, iç kaynak boncuk kesilmeden tedarik edilir.
Teslimat durumu:
Nitelikler JR, J0, J2 ve K2 - Sıcak tamamlandı
Nitelikler N ve NL - normalleştirilmiş. (normalize haddelenmiş)
- hızlandırılmış soğutma için + DC
- su verme ve temperleme için + QT
Yüzey koşulu:
İçi boş bölümler, kullanılan imalat yöntemine karşılık gelen düz bir yüzeye sahiptir; Kalınlık tolerans dahilinde olmak kaydıyla, imalat işleminden kaynaklanan darbelere, boşluklara veya sığ uzunlamasına oluklara izin verilir.
Sonu: kare kesim
TABLO 1 Belirtilen döküm analizinin belirtilen sınırlarından ürün analizinin izin verilen sapmaları
eleman | Oyunculuk analizinde izin verilen maksimum içerik | Ürün analizinin, döküm analizi için belirlenen sınırlardan izin verilen sapması |
CA | ≤0.20 | 0,02 |
> 0.20 | 0,03 | |
Si | ≤0.60 | 0,05 |
Mn | Alaşımsız | 0,10 |
İnce taneli ≤1.70 | -0,05 0,10 | |
P | Alaşımsız | 0,010 |
İnce taneli ≤0.035 | 0,005 | |
S | Alaşımsız | 0,010 |
İnce taneli ≤0.030 | 0,005 | |
Nb | ≤0.060 | 0,010 |
V | ≤0.20 | 0,02 |
Ti | ≤0.03 | 0,01 |
Cr | ≤0.30 | 0,05 |
Ni | ≤0.80 | 0,05 |
Mo | ≤0.10 | 0,03 |
Cu | ≤0.35 | 0,04 |
0.35 <Cu≤0.70 | 0,07 | |
N- | ≤0.025 | 0,002 |
AItotal | ≥0.020 | -0,005 |
a 216 mm kalınlıktaki S235JRH için izin verilen sapma =% 0,04 C ve ＞ 16 mm ve ≤40 mm kalınlık için izin verilen sapma =% 0,05 C | ||
Normatif Referanslar :
EN 287-1, Kaynakçıların yeterlilik testi - Füzyon kaynağı - Bölüm 1: Çelikler
EN 10002-1, Metalik malzemeler - Çekme deneyi - Bölüm 1: Ortam sıcaklığında test yöntemi
EN 10020: 2000, Çelik derecelerinin tanımı ve sınıflandırılması
EN 10021: 1993, Çelik ve demir ürünleri için genel teknik teslim şartları
EN 10027-1, Çelik belirleme sistemleri - Bölüm 1: Çelik isimler
EN 10027-2, Çelikler için tasarım sistemleri - Bölüm 1: Sayısal sistem
EN10045-1, Metalik malzemeler - Charpy darbe testi - Bölüm 1: Test yöntemi
EN10052, Demir ürünlerinde ısıl işlem terimlerinin kelimeleri.
Kaynakça,
DIN EN 10025-2, Sıcak haddelenmiş yapı çelikleri - Bölüm 2: Teknik teslim şartları
alaşımsız yapı çelikleri için
DIN EN 10025-3, Sıcak haddelenmiş yapı çelikleri - Bölüm 3: Teknik teslim şartları
normalize / normalize haddelenmiş kaynaklanabilir ince taneli yapı çelikleri
DIN EN 10210-2, Alaşımsız ve ince taneli çeliklerin sıcak işlenmiş yapısal boşluklu bölümleri -
Bölüm 2: Toleranslar, boyutlar ve kesitsel özellikler
DIN EN 10219-1, Alaşımsız ve ince taneli soğuk şekillendirilmiş kaynaklı yapısal boşluklu bölümler
çelikler - Bölüm 1: Teknik teslim şartları
DIN EN 10219-2, Alaşımsız ve ince taneli soğuk şekillendirilmiş kaynaklı yapısal boşluklu bölümler
çelikler - Bölüm 2: Toleranslar, boyutsal ve kesitsel özellikler
Önceki baskı:
DIN EN 10210: 1994-09
DIN EN 17120: 1984-06
DIN EN 17121: 1984-06
DIN EN 17123: 1986-05
DIN EN 17124: 1986-05
DIN EN 17125: 1986-05
-
