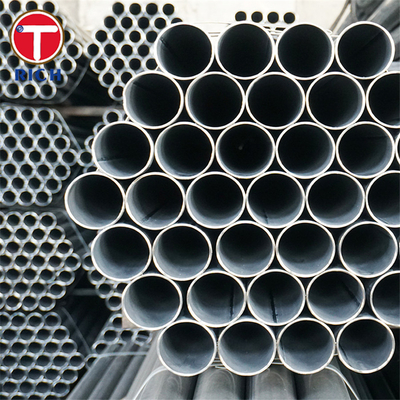

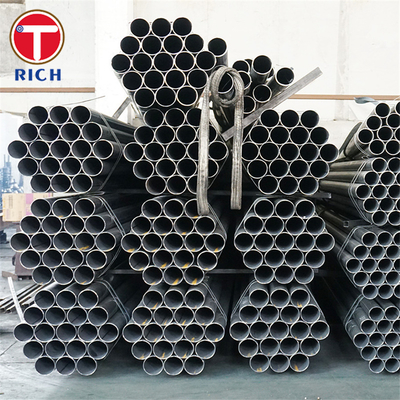

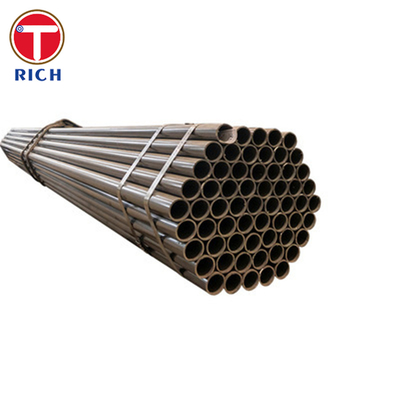

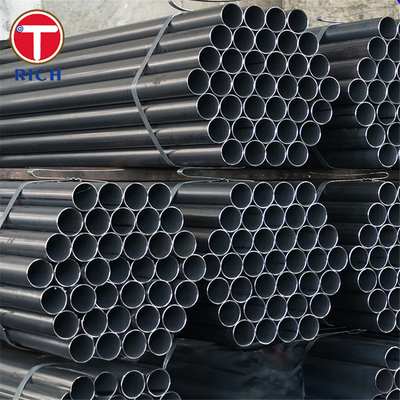

GB/T 31315-2014 Q195 Mekanik yapılar için özelleştirilebilir boyutlara sahip soğuk lastikli hassas kaynaklı çelik boru
Ürün Ayrıntıları
Yumuşak çelik hassas yuvarlak boru
,hassas metal borular
,Hassas Dikişsiz Çelik Boru
GB/T 31315 Q195 soğuk lastikli hassas kaynaklı çelik boru, daha sık boyut kontrolü, daha temiz yüzeyler gerektiren uygulamalar için tasarlanmış soğuk boyutlu mekanik bir borudur.ve sıradan ERW yapısal borusuna kıyasla üstün formabilite. GB/T 31315-2014 standardına göre, bu ürün, makine, araç, mobilya ve genel mühendislik uygulamaları için soğuk çekilmiş veya soğuk yuvarlanmış hassas kaynaklı çelik boruları kapsar.Q195, GB/T 700'e atıfta bulunan kimyasal olarak belirtilen çelik isimlerinden biridir..
| Ürün | Açıklama |
|---|---|
| Malzeme | Karbon yapılı çelik |
| Standart | GB/T 31315-2014 |
| Sınıf | Q195 |
| Dış çapı | Çizim ve tolerans sınıfına göre özel |
| Duvar kalınlığı | Çizim ve tolerans sınıfına göre özel |
| Uzunluk | 1-12 m, özelleştirilebilir |
| Tolerans aralığı | GB/T 31315 boyut tolerans gereksinimlerinde kabul edildiği gibi; yuvarlaklık ve duvar kalınlığının eşitsizliği ilgili toleransın %80'ini geçmemelidir. |
| Düzlük | ≤ 1,5 mm/m; OD > 16 mm için, toplam uzunluğun %0,1'i |
| Yüzey Durumu | Soğuk rulo / soğuk çekilmiş yüzey; pürüzsüz iç ve dış yüzeyler; soğuk bitmiş teslimatlarda izin verilen fosfat ve kayganlaştırıcı filmi; gevşek değilse ısı işleminden sonra izin verilen oksit filmi |
| Isı Tedavisi | +C soğuk bitirilmiş sert, +LC soğuk bitirilmiş yumuşak, +SR gerginliği hafifletildi, +A kızartıldı, +N normalleştirildi |
-
Formasyon ve kaynak için düşük karbonlu Q195 kimyası
Q195, C ≤ 0.12%, Si ≤ 0.30%, Mn ≤ 0.50%, yüksek plastiklik, mükemmel kaynaklanabilirlik ve kollar, braketler, kabuklar için güvenilir soğuk şekillendirme davranışı sunan hafif bir karbon yapısal çeliktir.Mobilya çerçeveleri, ve hafif mekanik parçalar.
-
Montaj için uygun parçalar için hassas geometri
GB/T 31315, normal ERW borusunun işlenmesi için çok kaba olduğu uygulamalar için borunun geometrisini, eğriliğini, yüzey durumunu ve boyut tutarlılığını kontrol eden bir hassasluk boru standardıdır.Teleskop, basmak veya kaydırmak.
-
Kontrol edilen yüzey kalitesi
Standart, yerel çukurlar, çizikler ve küçük izlerle maksimum 0.08 mm derinliğe kadar sınırlı olan pürüzsüz iç ve dış yüzeyler gerektirir.Geride kalan duvar kalınlığı hala izin verilen minimum toleransın üzerinde kalmalıdır.Bu, bükülecek, kaplanacak, boyanacak veya doğrudan monte edilecek parçalar için çok önemlidir.
-
Hafif yüklü yapılar için uygun mekanik baz hatı
Q195, tipik olarak küçük kesim referans ürünleri için verim mukavemeti ≥ 195 MPa, gerim mukavemeti 315-430 MPa ve uzantı ≥ 33% sağlar.şekillendirilebilirliğin yüksek yük taşıma kapasitesinden daha önemli olduğu yerlerde uygun hale getirilmesi.
-
Sıradan ERW borusundan fark
Temel fark, yürütme standardıdır. GB/T 31315 özellikle mekanik ve otomotiv kullanım için soğuk çekilmiş veya soğuk yuvarlanmış hassas kaynaklı çelik borular için yazılmıştır.Boyut doğruluğu gereksinimleri ile, eğrilik, yüzey finişi ve inceleme.
-
Saldırma Bölgesi Güvenilirlik Kontrolü
GB/T 31315 referanslar GB/T 7735-2004 sisik akım testi ve onun denetim çerçevesinde düzleştirme ve sürükleyici genişleme testleri içerir.,Çekim testleri, düzleştirme, yanma, NDT, yüzey incelemesi ve boyut doğrulama.
-
Aşağıda İşleme için Optimize Oldu
Profesyonel alıcılar istikrarlı kimya, düzlük ve yüzey kalitesine öncelik verir. GB / T 31315 referanslı kimya standartları, 1.5 mm / m ve 0.16 mm'den fazla olan OD için %1 tam uzunluk, ve yerel yüzey kusur derinliği sınırı 0,08 mm, kesme, armatür montajı, bükme ve kaplama sırasında yeniden işlemeyi azaltır.
| Standart Sistem | Referans |
|---|---|
| GB | GB/T 31315-2014 -- Mekanik yapılar için soğuk çekilmiş veya soğuk lastikli hassas kaynaklı çelik borular; Q195 için kimya GB/T 700'e atıfta bulunur. |
| ASTM | ASTM A513 -- Saldırılmış karbon ve alaşımlı mekanik borular; yaygın olarak en yakın Kuzey Amerika mekanik boru referansı olarak kullanılır |
| EN | EN 10305-3 -- Hızlı uygulamalar için soğuktan kaynaklı çelik borular |
| GOST | GOST 9567 -- Kesin çelik borular; genellikle en yakın Rus hassas boru referansı olarak kullanılır |
| JIS | JIS G3445 -- Makine yapısı amaçlı karbon çelik borular |
Otomobil koltuğu rehber koltuğu-- Q195 hassas kaynaklı boru, düzlük, kaynaklanabilirlik,ve tutarlı dış çapı yüksek yapısal dayanıklılıktan daha önemlidirBu, standartın makine, araç, mobilya ve genel mühendislik imalatı gibi amaçlanan alanlarıyla uyumludur.
| Sınıf | Standart Referans | Cmax % | En fazla % | En fazla % | Pmax % | S maksimum % |
|---|---|---|---|---|---|---|
| Q195 | GB/T 700 | 0.12 | 0.30 | 0.50 | 0.035 | 0.040 |
| Q215A | GB/T 700 | 0.15 | 0.35 | 1.20 | 0.045 | 0.050 |
| Q235B | GB/T 700 | 0.20 | 0.35 | 1.40 | 0.045 | 0.045 |
| Q275B | GB/T 700 | 0.21 | 0.35 | 1.50 | 0.045 | 0.045 |
| Q345B | GB/T 1591 | 0.20 | 0.50 | 1.70 | 0.035 | 0.035 |
| Sınıf | Referans Kalınlığı | Verim gücü min MPa | Çekim Gücü MPa | Uzunluk min % |
|---|---|---|---|---|
| Q195 | ≤ 16 mm | 195 | 315-430 | 33 |
| Q215A | ≤ 16 mm | 215 | 335-450 | 31 |
| Q235B | ≤ 16 mm | 235 | 370-500 | 26 |
| Q275B | ≤ 16 mm | 275 | 410-540 | 22 |
| Q345B | ≤ 16 mm | 345 | 470-630 | 20 |
-
