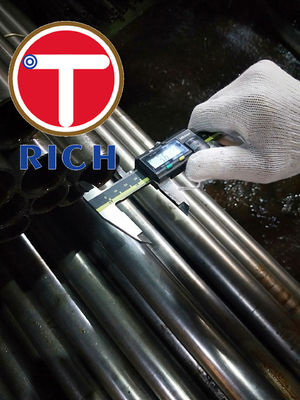

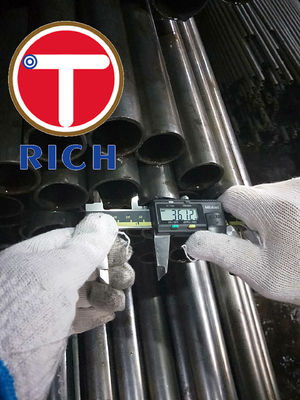

Motosiklet Ön Çatal DIN 2393 Karbon Çelik Dikişsiz Kaynaklı Boru

Motosiklet ön çatalı DIN 2393 Karbon Çelik Düzleştirilmiş Dikişsiz Kaynaklı Boru

Açıklama:

Dış çapı:EN 10305-2 (DIN 2393)

Sürüm:+C (BK) Soğuk çekimden sonra ısı işlemesi yok (bükme için NBK sürümüne bakın)

Bu tür tüpler soğuk olarak şekillendirilmek için kısıtlanmış kısıtlamalar içinde.

Düzlük:Dış çapı > 15 mm = en fazla 0,25% uzunluk sapması

Dış çapı 6 - 15 mm = gözüne doğru düzleştirilmiş

Dış çapı < 6 mm = düzlük garantisi yoktur

UzunluklarRastgele 5-7 metre, isteğe göre kesilebilir

Düzlük≤0,5 mm/1m
Yuvarlaklık≤0.5

OD aralığı:15-200mm WT aralığı: 0.8-16mm
OD toleransı:+/-0.06mm WT: ((+/-0.03)
Kimlik yüzeyi: ≤ 0,4 μm

Özellik: Yüksek hassasiyet, Güzel iç delik yüzeyi

Sınıf ve karşılaştırma

DIN 2393 ısı ile tedavi edilen boruların çapı için sınır sapmaları

Tablo 2'de verilen çaplar için sınır sapmaları, yumurtacılığa izin verir ve soğuk bitmiş Hare BK ve soğuk bitmiş Hare BK için geçerlidir.

Bitmiş yumuşak BKW koşulları.

Uygulama:

Motosiklet ön çatal,Motor dış kabuğu,Automobil amortisör silindir,toz kapak,Automobil amortisör

rezervuar, soğutma gazı rezervuarı
Üretim süreci: Malzeme giriş denetimi Yüzey işleme,Soğuk sarma denetimi,Rust önleme çalışmaları,

Depo depolama.

Standart göreceli bilgi:

Din 2393 Bu standart, kaynaklı hassas çelik borular için boyutları belirtir ve

DIN 2393 part2 ilgili teknik teslimat koşullarını belirten.

esas olarak makine ve otomotiv mühendisliğinde kullanılır.

Bu standartta belirtilen boyutlara sahip çelik borular, teknik teslimat koşullarına uymak için

Din 2393 part2'nin 1.2 alt maddesinde listelenen ürünler, C kalite sınıfında sipariş edilir.

İsimlendirme:

St52-3 çelikten yapılan,dış çapı 18 mm ve içi bir

D1 çapı 13 mm (ID13),soğuk halinde bitirilmiş (Sert) ((BK):

Tüp DIN 2393-St52-3 BK 18XID13

St52-3 çelikten yapılan,dış çapı 18 mm ve duvar kalınlığı olan,saldırılmış hassas çelik borunun tanımı

T,2,5 mm,soğuk halinde bitirilmiş (sertleştirilmiş):

Tüp DIN 2393-St52-3 BK 18X2.5

St52-3 çelikten yapılan,dış çapı 13 mm ve duvar kalınlığı olan,saldırılmış hassas çelik borunun tanımı

T,2,5 mm,soğuk halinde bitirilmiş (sertleştirilmiş):

Tüp DIN 2393-St52-3 BK 13X2.5

St37.8 çelikten yapılan,dış çapı 25mm olan,dış çapı D olan,dış çapı D olan,saldırılmış hassas çelik borusunun tanımı

DIN171777'de belirtilen teknik teslimat koşullarına uygun olarak, 1,5 mm'lik bir duvar kalınlığı T,normalize (NBK):

Tüp DIN 2393 -C-25x1.5-DIN17177-St37.8 NBK
