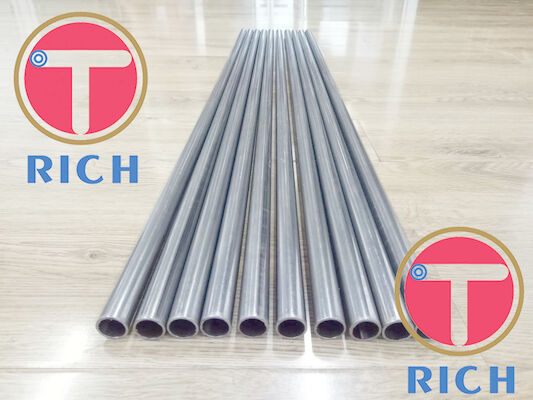

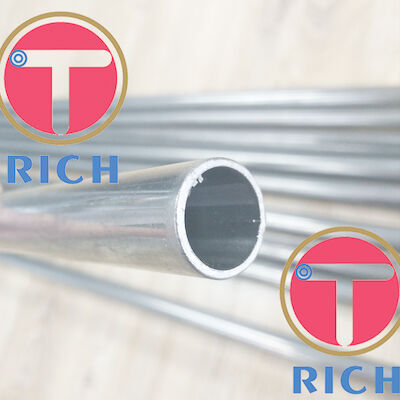

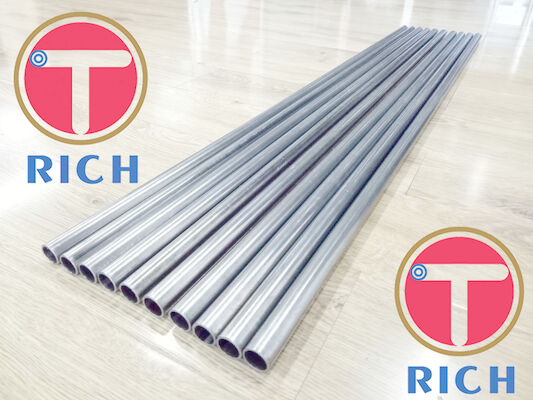

Yüksek Basınçlı Eşanjör ASTM A672 Efw Boru

ASTM A672 Yüksek Basınçlı Hizmet Isı Değiştiricisi Tüpü İçin Elektrik Füzyon Kaynaklı Çelik Boru

Uygulama Alanı

Bu spesifikasyon çelik boruları kapsar: doldurma metali eklenmiş elektrikli füzyonla kaynaklı,Basınçlı kap kalitesi tabakasından çeşitli analiz ve sertlik seviyelerinden herhangi birinden üretilmiştir ve orta sıcaklıklarda yüksek basınçlı hizmet için uygundurİstenen özellikleri elde etmek veya geçerli kod gereksinimlerine uymak için ısı işlemine ihtiyaç duyulabilir veya olmayabilir.Ek test veya inceleme istendiğinde kullanmak için ek gereksinimler sağlanmıştır..

Boyut aralığı

OD≥400mm

WT≤75mm

Referanslı Belgeler

ASTM Standartları:

A20/A20M Basınçlı kaplar için çelik levhalar için genel gereksinimler için spesifikasyon

A370 Çelik ürünlerinin mekanik testleri için test yöntemleri ve tanımları

A435/A435M Çelik levhaların düz ışın ultrasonik incelemesi için spesifikasyon

Özel karbon ve alaşımlı çelik boruları için genel gereksinimler için A530/A530M Spesifikasyonu

A5771A577M Çelik levhaların ultrasonik açı ışını incelemesi için spesifikasyon

A578/A578M Özel Uygulamalar İçin Lastik Çelik Plakların Düz Işın Ultrasonik Denetimi Spesifikasyonu

E109 Kuru tozu manyetik parçacık denetimi yöntemi; E 709 ile değiştirildi (Arkalanmıştır 1981) (4)

E138 Islak manyetik parçacık denetim yöntemi; E 709 ile değiştirildi (Arkalanmıştır 1981) (4)

E110 Taşınabilir Sertlik Denetleyicileri ile Metal Malzemelerin Çökme Sertliği Deneme Yöntemi

E165 Genel Endüstri için Sıvı Penetrant Sınavı Uygulamaları

E709 Manyetik parçacık testi kılavuzu

2.1.1 Plak çelik özellikleri (Tablo 1)

A204/A204M Basınçlı Kaplar, Alaşımlı Çelik, Molibden Tabanları için Spesifikasyon

A285/A285M Basınçlı Kaplar, Karbon Çelik, Düşük ve Orta Çekim Gücü için Spesifikasyon

A299/A299M Basınçlı Kap Plakaları, Karbon Çelik, Mangan Silikonları için Spesifikasyon

A302/A302M Basınçlı Kap Tabakları, Alaşımlı Çelik,Mangan-Molibdenum ve Mangan-Molibdenum-Nikel Spesifikasyonu

A515/A515M Karbon çelik basınçlı kap plakaları için şartname, orta ve yüksek sıcaklıklı hizmet için

A516/A516M Orta ve düşük sıcaklıkta hizmet için karbon çelik basınçlı kap plakaları için spesifikasyon

A533/A533M Basınçlı Kaplar, Alaşımlı Çelik, Saldırılmış ve Sıfırlanmış, Mangan-Molibden ve Mangan-Molibden-Nikel Tabanları için Spesifikasyon

A537/A537M Basınçlı Kaplık Plakası, Sıcak Düzeltilmiş Karbon-Mangansilik Silikon Çelikleri için Spesifikasyon

Tablo Spesifikasyonu

Testler

Gerim testi, Çapraz Yönlendirilmiş Kaydırma testi, Basınç testi

Sıcak işlem parametreleri

Ek Gereksinimler

1Gerim ve büküm testleri

• Charpy V-Notch Test (Nominel duvar kalınlığı [13 mm] ve daha büyük olan boru için)
• Sertlik testi
• Ürün Analizi
• Metallografi
• Alçak metalin manyetik parçacık incelemesi
• Kaynaklı metallerin manyetik parçacık incelemesi
• Alçak metallerin sıvı penetranı incelemesi
• Saldırma metalinin sıvı nüfuzlayıcı incelemesi
• Flat Plate-UT1 düz ışın ultrasonik incelemesi
• Düz ışın ultrasonik incelemesi düz plaka-UT2
• Açı ışını ultrasonik incelemesi (Plat 2 inçten daha az (50 mm) kalınlıkta) -UT3
