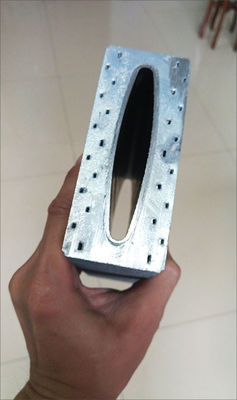

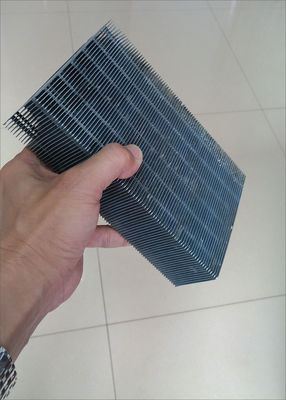

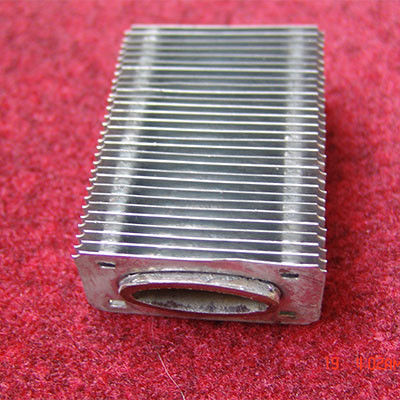

Eliptik Tip Düz Helisel Kanatlı 2mm Eşanjör Boruları

Fined Tubes Elliptik Tip Flat Tube Isı Değiştiricisi Helical Fined Tube
Elliptik kanatlı boru [1] bir taban boru elliptik borudan ve dış kanatlardan oluşan bir ısı değişim elemanıdır.elliptik elliptik kanatlı tüpler, eliptik yuvarlak kanatlı tüpler, spiral eliptik düz tüpler, eliptik H şekilli kanatlı tüpler vb.Oval kanatlı borular yuvarlak kanatlı borulara göre üstün performansları nedeniyle dikkat çekiyorŞu anda, eliptik kanatlı tüpler, etilen ve petrol rafinerliği gibi endüstriyel alanlarda yaygın olarak kullanılmaktadır.Elipsik kanatlı tüp, ısı değiştirme ekipmanlarında yüksek verimli bir ısı değiştirme elementi olarak kullanılırTüp dışındaki küçük akış direnci ve yüksek ısı değişimi verimliliği, ısı değişim cihazını kompakt, hafif, verimli ve minyatür hale getirir.Araştırmalarında birçok sonuç elde edilmesine rağmen, hala yapılacak çok fazla araştırma işi var.

Tüp uzunluğu:Müşteriye göre

Tüp Kesim Boyutu:36 X 14 (mm X mm)

Tüp Duvarı Kalınlığı:2 mm

Fin Tube KesitBoyut: 55 X 26 (mm X mm)

Pençe taban kalınlığı:0.3 mm

Fin Pitch: 2,4 mm (416 Fin/m)

Tüp malzemesi:10 # (Çin tüpü)

Pençe malzemesi:SPCC

Özellik:

(1) Yuvarlak boru kanatlı borulara kıyasla, eliptik kanatlı borular kompakt bir düzen elde etmek için daha kolaydır, bu da tüm ısı değiştiricinin toplam hacmini azaltır ve böylece ayak izini azaltır.
(2) Eliptik kanatlı tüpün şekil özellikleri nedeniyle, hava tarafı direnci küçüktür ve sıvılar arasındaki ısı transferi katsayısı arttırılır;Tüplerdeki ısı direnci nispeten küçüktür., bu da tüpteki sıvının ısı aktarımını arttırır.
(3) Eliptik kanatlı bir tüpün ısı transferi alanı, aynı çapraz kesim alanına sahip yuvarlak bir tüpünkinden daha büyüktür.Bunun nedeni, eliptik tüpün ısı transferi çevresinin aynı kesit alanı altında nispeten uzun olmasıdır..
(4) En yaygın kullanılan eliptik kanatlı boru, yüksek dayanıklılığa sahip dikdörtgen çelik kanatlıdır ve taban borusu kışın dondurulmaya ve çatlamaya uygun değildir ve uzun bir kullanım ömrüne sahiptir.
(5) Eliptik kanatlı borunun daha kompakt bir şekilde düzenlenebilmesi nedeniyle, ön sıra borular arka sıra üzerinde daha büyük bir etkiye sahiptir.Tüp dışındaki akış direncini azaltmak için boruların arka sırasının kanat aralığı artırılabilir, ancak boru satırlarının sayısı çok büyük olmamalıdır. .
