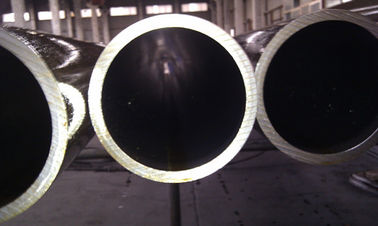

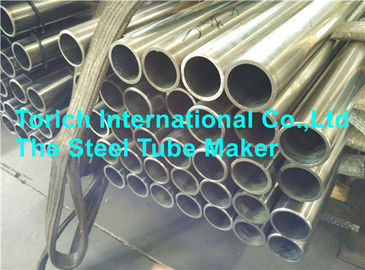

Vurgulamak: | honed hydraulic cylinder tubing,Hidrolik Silindir Boru |
---|
Dikişsiz soğuk çekme / haddeleme çelik borular Hassas uygulamalar için çelik borular. Teknik teslim şartları.
Boyut aralığı:
Silindir kimliği: 20-400mm
OD: 6-500mm
WT: 1-30mm
L: max12000mm
Çelik Sınıfı ve Kimyasal Bileşimleri: | |||||||
Çelik notu | C | Si | Mn | P | S | Al | |
Çelik adı | Çelik numarası | maksimum | maksimum | maksimum | maksimum | maksimum | min |
E215 | 1,0212 | 0.10 | 0.05 | 0.70 | 0.03 | 0.025 | 0.025 |
E235 | 1,0308 | 0.17 | 0.35 | 1.20 | 0.03 | 0.025 | - |
E355 | 1,0580 | 0.22 | 0,55 | 1.60 | 0.03 | 0.025 | - |
Oda sıcaklığında mekanik özellikler | |||||||||||||
Çelik notu | Teslimat koşulu için minimum değerler | ||||||||||||
Çelik adı | çelik nubmer | (+ C c ) | (+ LC c ) | (+ SR) | (+ A d ) | (+ N) NBK | |||||||
Rm Mpa | % | Rm Mpa | % | Rm Mpa | ReH Mpa | % | Rm Mpa | % | Rm Mpa | ReH Mpa | % | ||
E215 | 1,0212 | 430 | 8 | 380 | 12 | 380 | 280 | 16 | 280 | 30 | 290-430 | 215 | 30 |
E235 | 1,0308 | 480 | 6 | 420 | 10 | 420 | 350 | 16 | 315 | 25 | 340-480 | 235 | 25 |
E355 | 1,0580 | 640 | 4 | 580 | 7 | 580 | 450 f | 10 | 450 | 22 | 490-630 | 355 | 22 |
bir Rm: çekme dayanımı; ReH: yüksek akma dayanımı; A: kırılma sonrası uzama | |||||||||||||
b 1Mpa = 1N / mm2 | |||||||||||||
c Terbiye geçişindeki soğuk iş derecesine bağlı olarak akma dayanımı gerilme dayanımı kadar yüksek olabilir. | |||||||||||||
Hesaplama amacıyla aşağıdaki ilişkiler önerilir: | |||||||||||||
teslimat koşulu için + C: ReH ≥0,8 Rm | |||||||||||||
teslimat koşulu için + LC: ReH ≥0,7 Rm | |||||||||||||
d Kireçlenme amaçları için aşağıdaki ilişki önerilir: ReH≥0.5Rm | |||||||||||||
e Dış çapı ≤30mm ve et kalınlığı ≤3mm olan borular için ReH minimum değerleri bu Tabloda verilen değerlerden 10Mpa daha düşüktür. | |||||||||||||
f Dış çapı > 160mm olan tüpler için: ReH≥420Mpa |
Not: Müşteri isteğine göre özel çelik kalitesi de mevcuttur.
Uygulamalar: Otomobil endüstrisi için / makine kullanımı için / Yağ Silindiri Tüpü / Motorkyle amortisör
